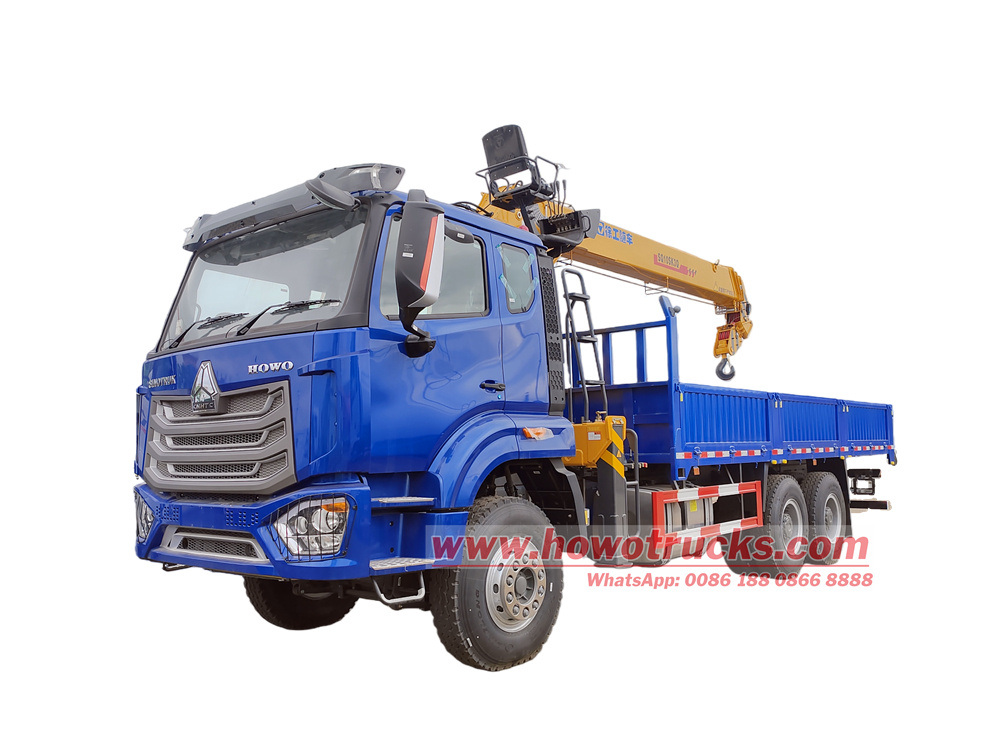

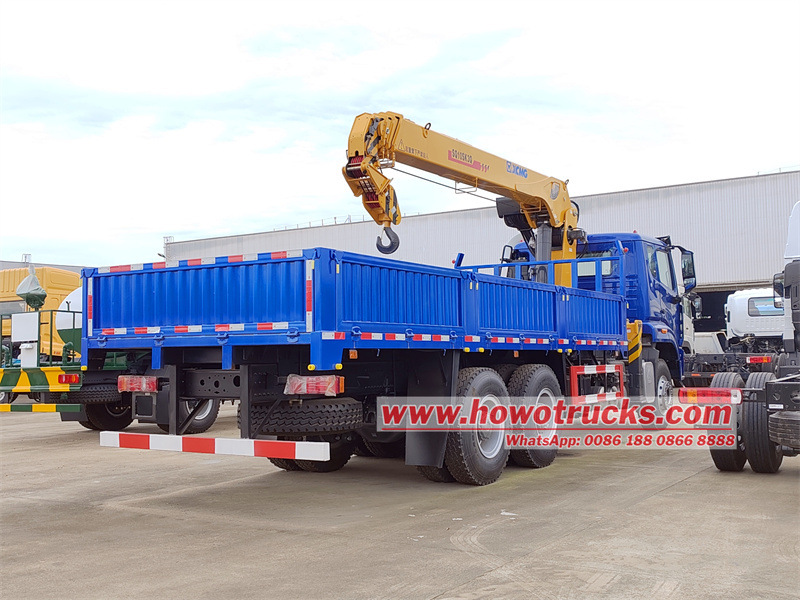

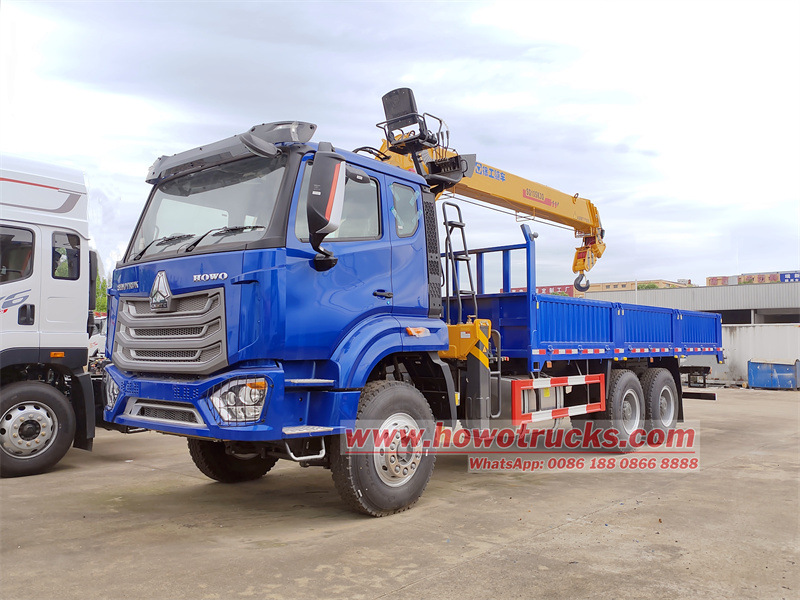

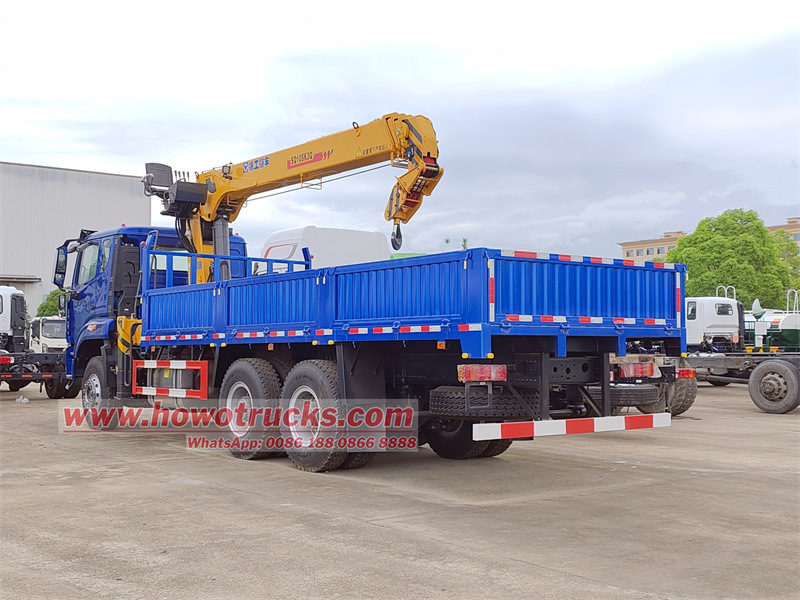

Грузовик HOWO с гидравлическим краном грузоподъемностью 10 тонн.
Автокран Sinotruk Howo NX 6x4 имеет грузоподъемность 10 тонн и колесную базу 4600+1350 мм. Он оснащен двигателем Sinotruk WD615.47 мощностью 371 л.с., 10-ступенчатой коробкой передач HW19710 и краном XCMG SQ10SK3Q. Максимальная грузоподъемность составляет 10 тонн, а крутящий момент — 25 Т·м. Габариты грузового отсека — 6200x2450x550 мм. Кран имеет гидравлические опоры и рычаг управления с обеих сторон, верхнее управление с левой стороны и пульт дистанционного управления.
Рабочая мощность :
5000LТип каюты :
HOWO NX371Система привода :
4X2Колесная база (мм) :
4600+1350Специфика двигателя :
371 HP / Sinotruk WD615.47Коробка передач :
HW19710 , manual, 10 forwards & 2 reversesПередняя ось (кг) :
9500Задняя ось (кг) :
16000 x 2Он Грузовик HOWO с гидравлическим краном грузоподъемностью 10 тонн. Это мощный инженерный инструмент среднего размера, сочетающий в себе транспортные и подъемные возможности. Шасси приводится в движение двигателем мощностью 371 лошадиная сила в паре с 10-ступенчатой трансмиссией, обеспечивая высокую грузоподъемность. Надстройка включает в себя 10-тонный 4-секционный прямой стреловой кран XCMG с максимальной высотой подъема более 12,35 м и рабочим радиусом 12 м, легко справляющийся с транспортировкой на строительную площадку и установкой оборудования. 6,2-метровый грузовой отсек из углеродистой стали отличается прочностью и долговечностью. Благодаря нескольким режимам работы, включая управление сверху вниз и снизу вверх, а также пульту дистанционного управления, он обеспечивает гибкую и безопасную работу одного человека, что делает его практичным выбором для строительных площадок и логистических задач.

Наша фабрика — профессиональный производитель грузовых автомобилей.
Гарантируем, что вся продукция абсолютно новая и высокого качества.
»I.Основная конфигурация:
Производитель:CS TRUCKS GROUP LIMITED
Рабочая вместимость | Модель двигателя | Колесная база | Приложение |
10-тонный кран XCMG | WD615.47 / 371 л.с. | 4600+1350 мм | • Строительные площадки: • Логистика и транспортировка: • Муниципальное строительство: • Экстренная спасательная операция: |
» II.Параметры продукта дляАвтокран HOWO NX 6x4 с телескопической стрелой:
| Мобильный грузовик HOWO NX 6X4 с краном | ||
| Общие технические параметры | ||
| Габаритные размеры | 9650 × 2550 × 3830 мм | |
| Полная масса транспортного средства | 25000 кг | |
| Снаряженная масса | 15840 Kg | |
| Технические характеристики шасси | ||
| Марка шасси | SINOTRUK HOWO NX | |
| Модель привода | 6x4, левостороннее рулевое управление | |
| Хижина | Кабина HOWO H77LЛевостороннее движение, одна спальня, кондиционер. | |
| Количество пассажиров | 3 | |
| Двигатель | Стиль | Рядный 6-цилиндровый, с водяным охлаждением, четырехтактный, с тормозом выпускного клапана, непосредственным впрыском, с турбонаддувом и промежуточным охлаждением, дизельный двигатель. |
| Модель | SINOTRUK WD615.47 | |
| Власть | 371HP / 273 кВт | |
| Номинальная скорость | 2200 об/мин | |
| Максимальный крутящий момент | 1500 Н·м | |
| Максимальная скорость вращения с максимальным крутящим моментом | 1100-1600 об/мин | |
| Стандарт выбросов | ЕВРО 2 | |
| Смещение | 9,726 л | |
| Коробка передач | HW19710, 10F и 2R,руководство | |
| Тормозная система | Воздушный брвыпечка | |
| Колесная база | 4600+1350 mm | |
| Нагрузка на переднюю/заднюю ось | 7000/18000 (две оси) кг | |
| Шина | 315/80R22.5,10+1 шин | |
| Максимальная скорость движения | 90км/ч | |
| Спецификация верхней структуры | ||
| Грузовой кузов | Измерение | 6200 x 2450 x 550 мм |
| Материал | углеродистая сталь Q235 | |
| Толщина груза | Сторона 3мм,Низ 4mm | |
| Стреловой кран | Модель | XCMG SQ10SK3Q 4-секционный стреловой кран |
| Максимальный подъемный момент | 25Т·m | |
| Максимальная грузоподъемность | 10000 кг | |
| Максимальная высота подъема | 12.35m | |
| Максимальная длина гидравлической стрелы | 12m | |
| Угол поворота | Вращение на 360° | |
| Диапазон амплитуды | 0~75° | |
| Максимальное рабочее давление | 26 МПа | |
| Рекомендуемая мощность | 30 кВт | |
| Максимальный расход масла Гидравлическая система | 63 л/мин | |
| Вместимость масляного бака | 160 L | |
| Вес крана | 3765 кг | |
| Место установки | 1150 мм | |
| Дополнительная функция | 1. Шарнирно-сочлененный стреловой кран. | |
| 2. Гидравлический самосвальный кузов. | ||
| 3. Возьмите ведро | ||
| 4. Воздушная рабочая корзина | ||
| Другие параметры конфигурации | Ручной гидравлический джойстик, Дистанционное управление и т. д. | |
» Ⅲ.Конфигурация шасси

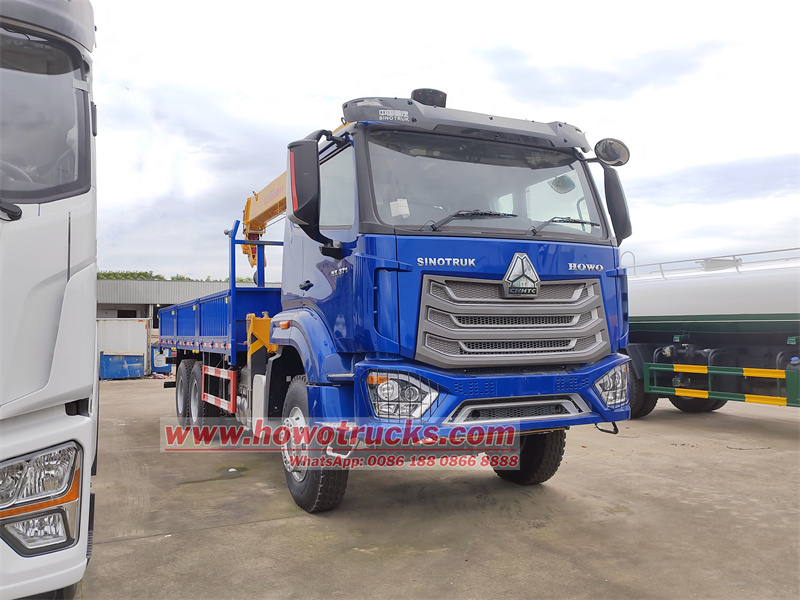

• Модель шасси: Шасси Sinotruk Howo NX371.
• Тип привода: Привод 6x4, высокая грузоподъемность.
• Колесная база: 4600+1350 мм
• Силовая установка: Дизельный двигатель Sinotruk WD615.47, рядный шестицилиндровый, мощностью 371 л.с., рабочим объемом 9,726 л, крутящим моментом 1500 Нм, соответствует стандарту выбросов Euro III.
• Система трансмиссии: Десятиступенчатая коробка передач Sinotruk HW19710.
• Оси: Передний мост VGD95 (барабаны), задний мост MCX16ZG с двойными барабанами и передаточным числом 4,803.
• Шины: Шины 12.00R20.
• Топливный бак: Топливный бак объемом 400 л.

• Габариты грузового бокса: 6200x2450x550 мм, достаточно места для погрузки.
• Материалы и конструкция: Углеродистая сталь Q235B, прочная и износостойкая.
• Толщина пластины: Боковые пластины толщиной 3 мм, нижние пластины толщиной 4 мм.

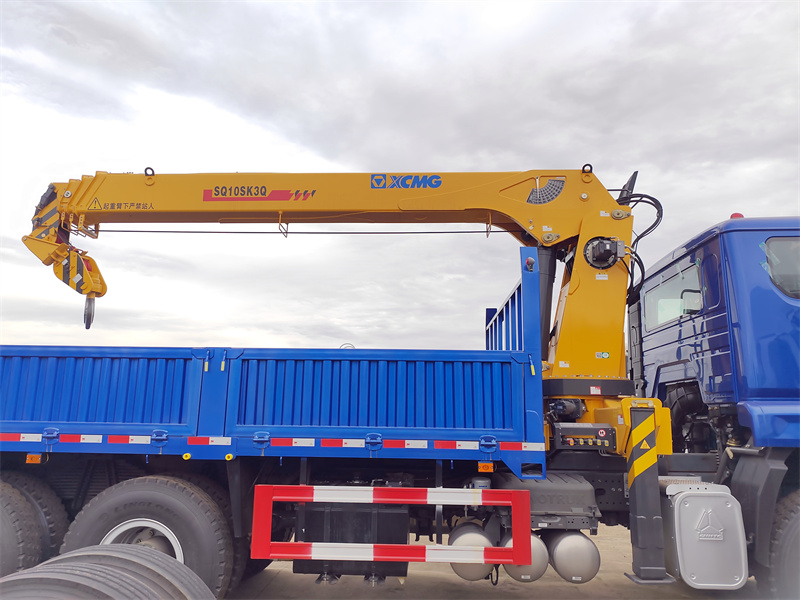

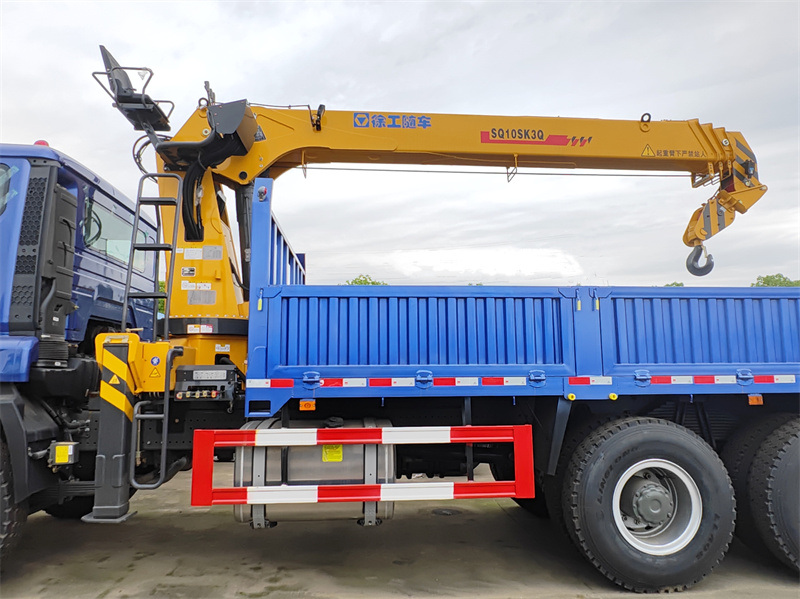

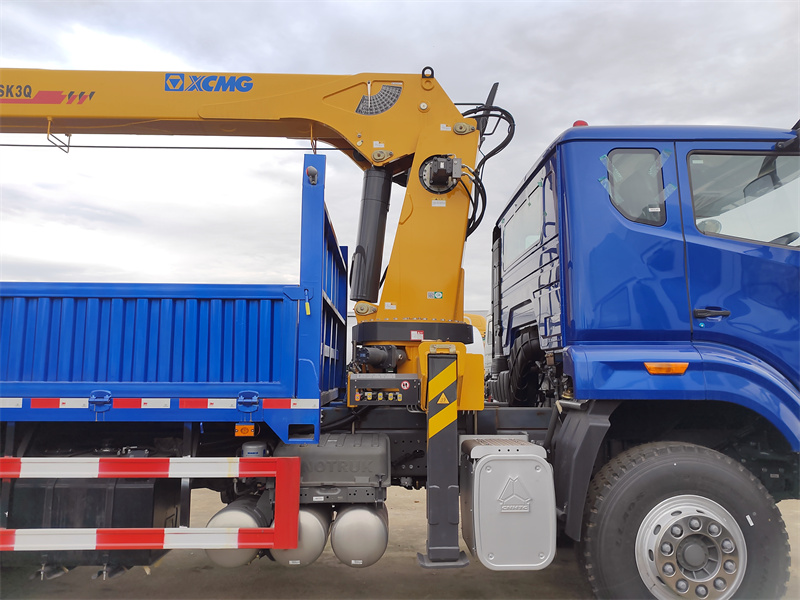

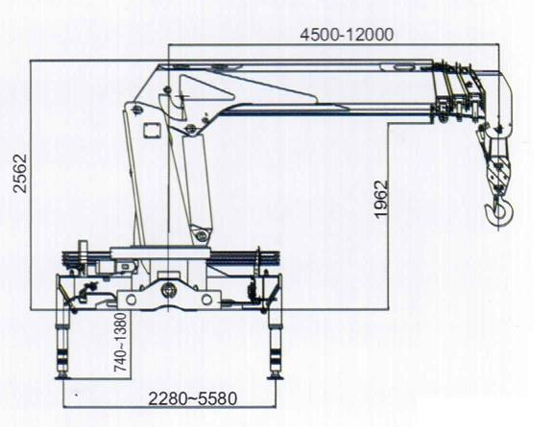

» Ⅴ. Кран XCMG SQ10SK3Q:

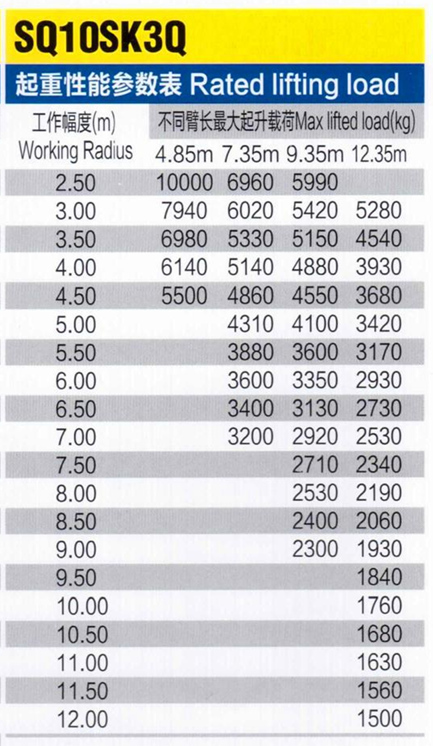

• Номинальная грузоподъемность: Грузоподъемность 10 тонн, максимальный крутящий момент до 25 Т·м, что обеспечивает высокую грузоподъемность.
• Технология «бум»: Используется технология синхронной телескопической прямой стрелы с четырьмя секциями для эффективной и быстрой работы.

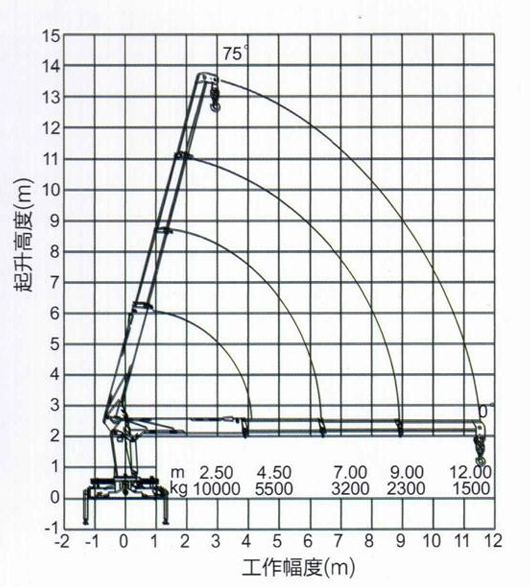

• Рабочий диапазон: Максимальная длина выдвинутой стрелы составляет 12 метров, максимальная высота подъема — до 12,35 метров, что обеспечивает широкую зону работы.
• Масса: Вес крана составляет приблизительно 3765 кг, что обеспечивает разумную легкость конструкции при сохранении прочности.

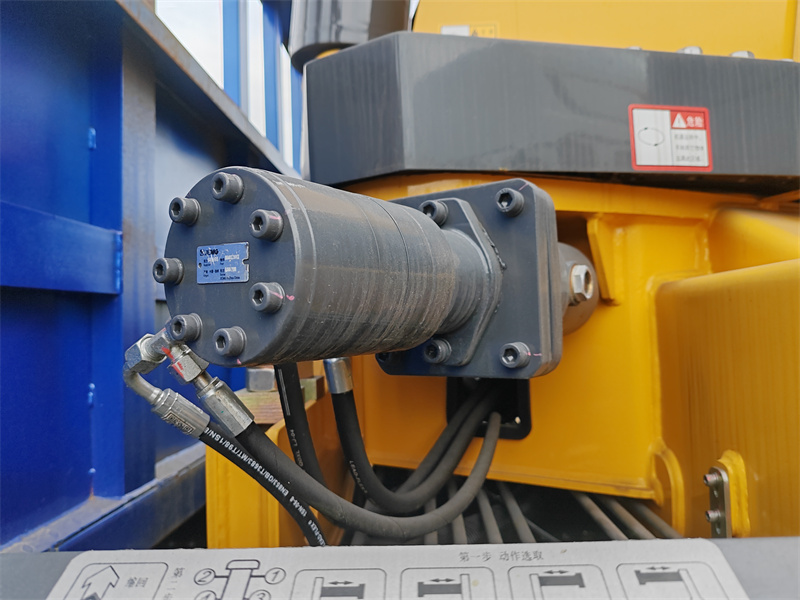

• Гидравлическая система: Максимальное рабочее давление 26 МПа, расход 63 л/мин.
• Рабочий угол: Полное вращение на 360°; диапазон амплитуды 0–75°.

»VI. Система управления операциями:

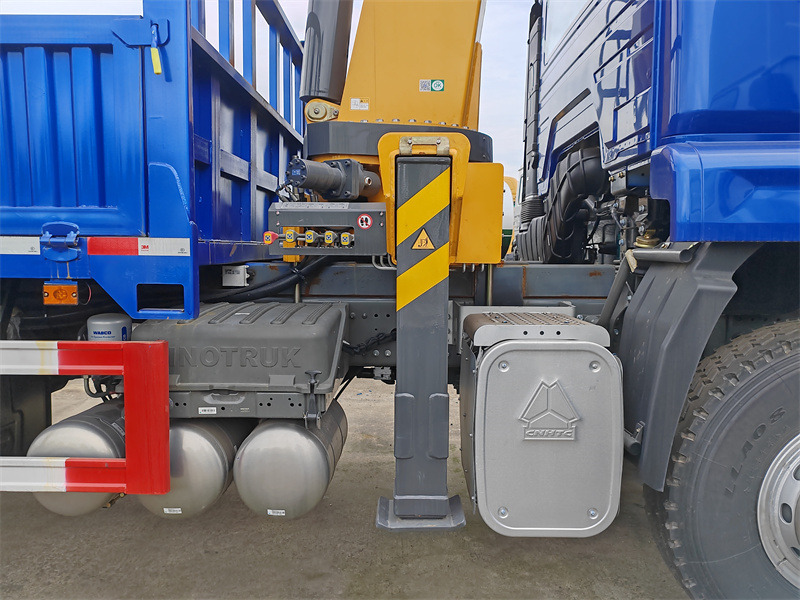

• Система аутригеров: С каждой стороны крана установлена одна гидравлическая опора, образующая устойчивую несущую конструкцию.
• Система управления:

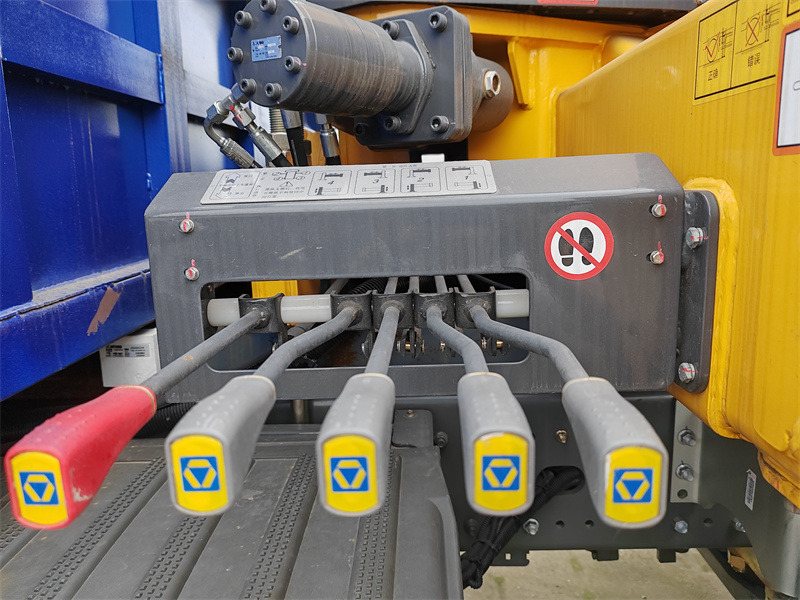

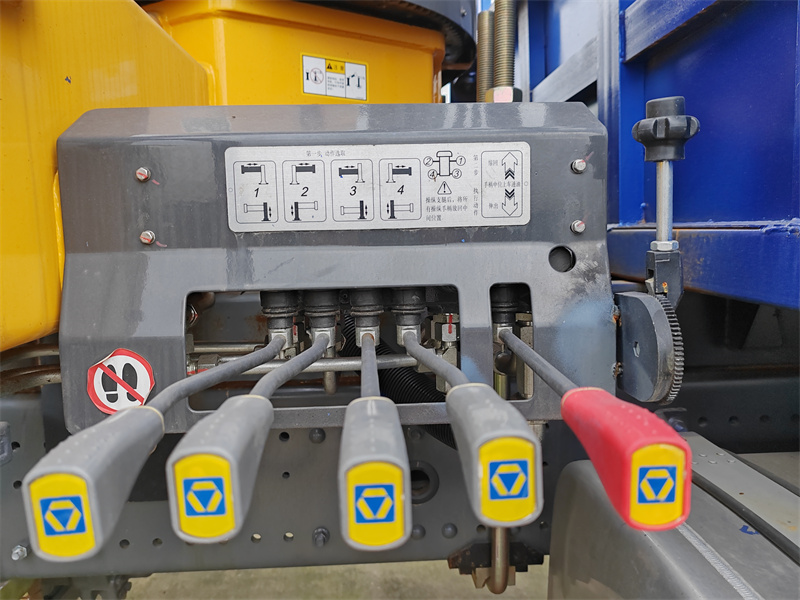

1. Боковая операция: С каждой стороны предусмотрены рычаги ручного гидравлического управления, позволяющие оператору управлять краном под оптимальным углом обзора.

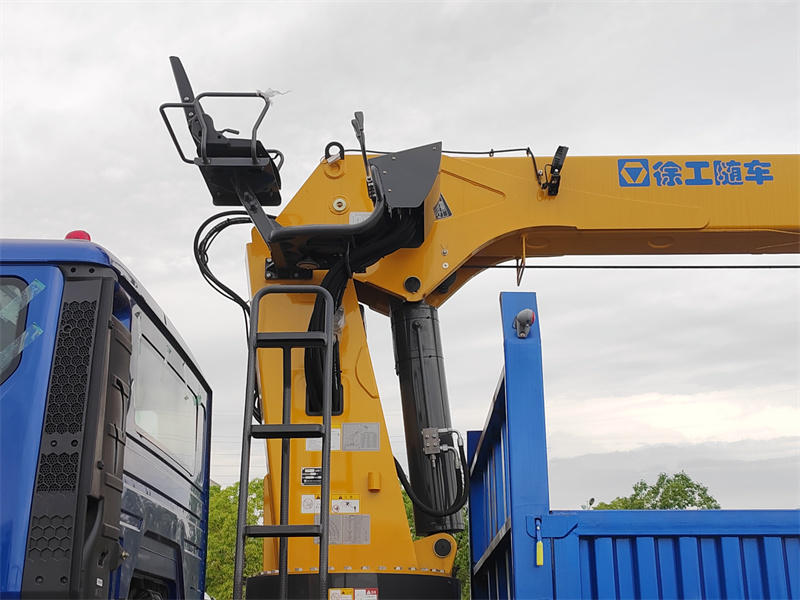

2. Верхняя панель управления: С левой стороны расположена верхняя панель управления с сиденьем, объединяющая один комплект рычагов ручного гидравлического управления, обеспечивающая обзор при работе на большой высоте и точное управление подъемными действиями.

3. Блок дистанционного управления: Оснащен для более интуитивно понятного и удобного управления.
• Функции управления: Все рычаги управления работают согласованно, контролируя все действия, включая горизонтальное и вертикальное выдвижение и втягивание опор, выдвижение, втягивание, подъем и вращение стрелы, а также подъем и опускание крюка, обеспечивая точность и гибкость.
• Функции безопасности:
o Защита от перегрузки: Гидравлическая система имеет встроенный датчик давления, который автоматически ограничивает нагрузку в случае перегрузки.
o Экстренное торможение: На панели управления предусмотрена кнопка аварийной остановки для быстрого реагирования на чрезвычайные ситуации.
» Ⅶ. Сценарии применения:
• Строительные площадки: Подъем арматуры, бетонных элементов и строительных лесов.
• Логистика и транспортировка: погрузка и разгрузка крупногабаритного оборудования и контейнеров.
• Муниципальное строительство: установка уличного освещения и замена рекламных щитов.
• Экстренные спасательные работы: подъем грузов на местах стихийных бедствий.
