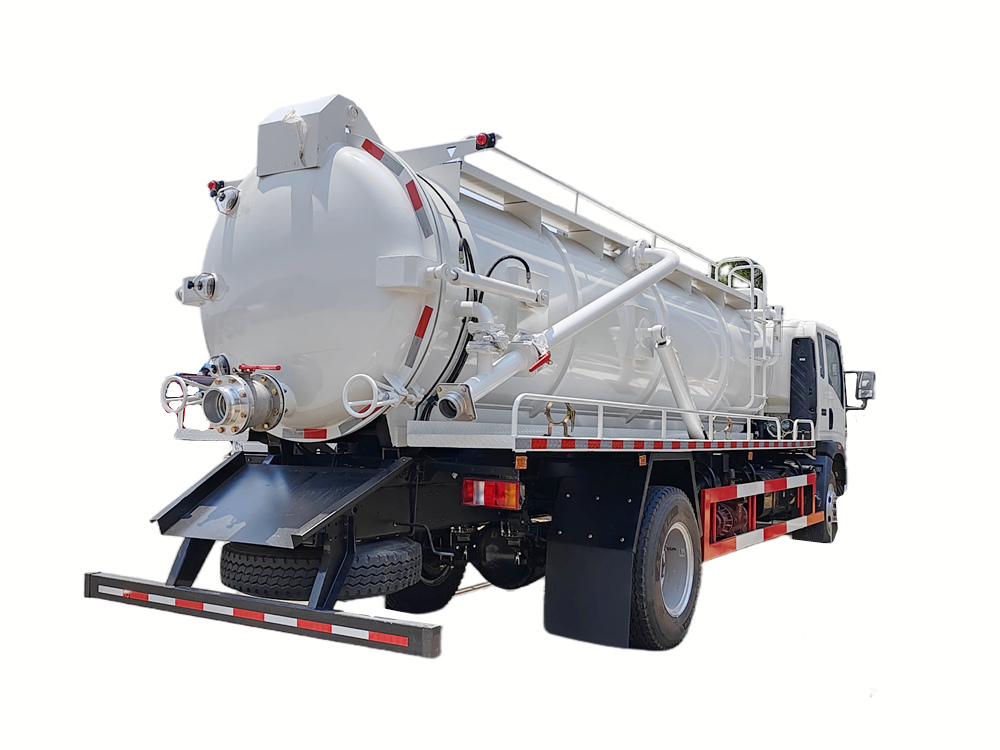

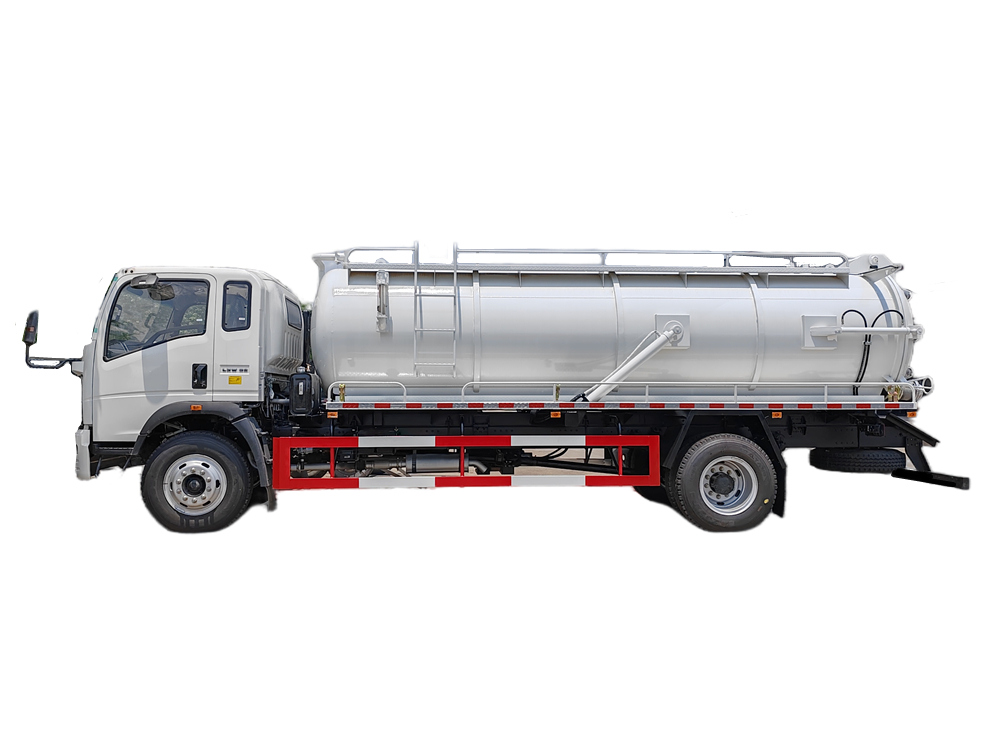

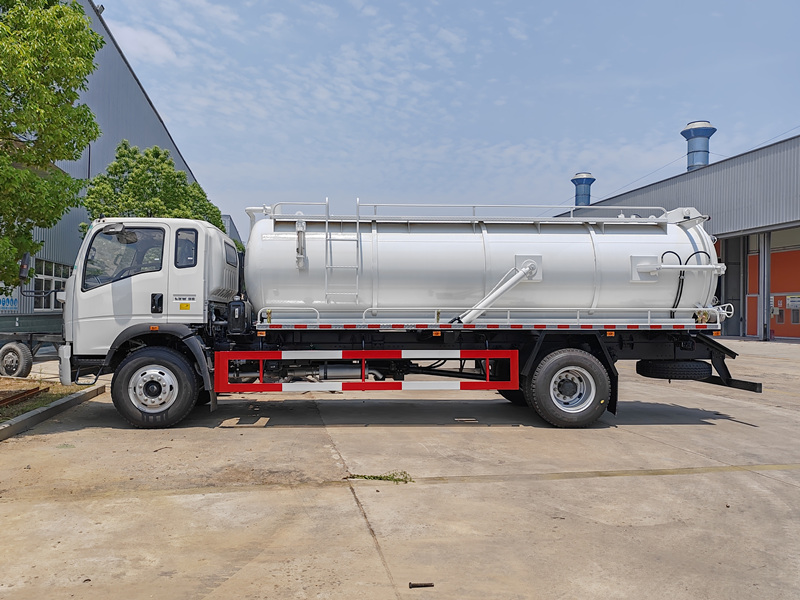

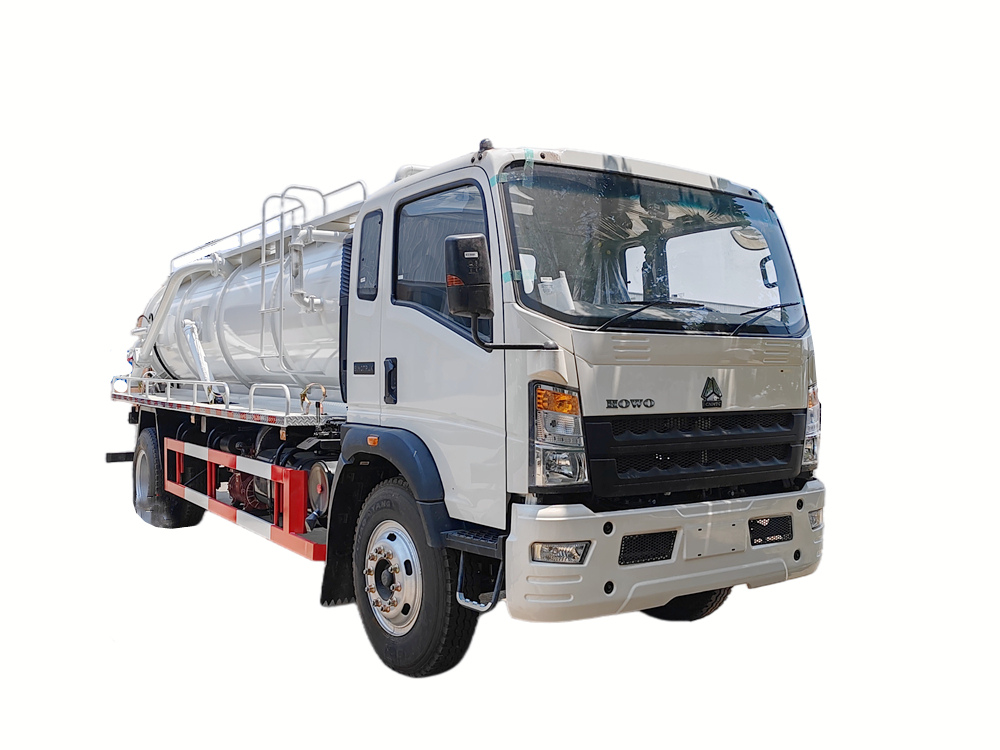

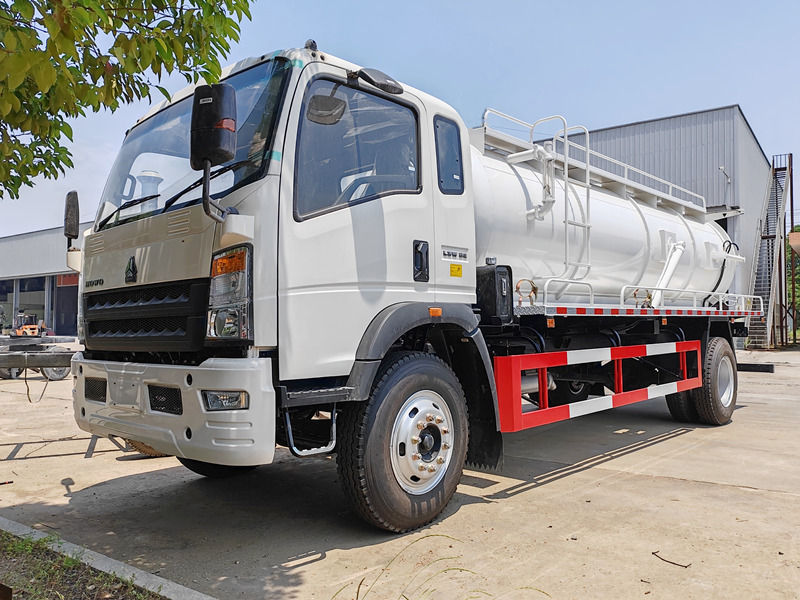

Автоцистерна Howo с насосом для сточных вод объемом 5 куб. м
Ассенизационная машина HOWO объемом 5 кубических метров, оснащенная полукабиной HOWO Commander 2080 с колесной базой 4200 мм, имеет следующее оборудование:Камминс Двигатель ISF3.8s3168 мощностью 168 лошадиных сил, коробка передач WLY6G70, верхняя часть кузова представляет собой 5-кубовый резервуар для сточных вод, изготовленный из углеродистой стали, оснащен вакуумным насосом Jurop PN106D, канализационной трубой, лестницей, рабочим регулирующим клапаном (управление резервуаром и подъемом задней двери), гидравлическим масляным баком, клапаном сброса задней двери и т. д.
Рабочая мощность :
5cbmТип каюты :
Howo light cabinСистема привода :
4x2,RHDКолесная база (мм) :
4200Специфика двигателя :
168HP /Cummins ISF3.8s3168Коробка передач :
WLY6G70,6-speed,manualПередняя ось (кг) :
3200Задняя ось (кг) :
8000ОнАвтоцистерна для откачки сточных вод HOWO объемом 5 куб. м. Это высокоэффективная специализированная машина, предназначенная для городской санитарии, коммунального хозяйства и промышленной очистки. Оснащенная двигателем Cummins мощностью 168 лошадиных сил в паре с 6-ступенчатой коробкой передач, она обеспечивает высокую мощность. Надстройка включает в себя антикоррозийный бак из углеродистой стали объемом 5 м³, оборудованный итальянским высоковакуумным насосом Jurop (производительность всасывания: 11 000 л/мин), позволяющим быстро откачивать сточные воды, осадок и мелкие твердые частицы. Труба для визуального осмотра и гидравлическая система управления обеспечивают безопасную и удобную эксплуатацию. Благодаря функциям подъема бака и быстрого открытия задней крышки, машина отличается низкими затратами на техническое обслуживание и увеличенным сроком службы. Она широко применяется в коммунальной санитарии (очистка септических резервуаров, дноуглубление трубопроводов), очистке промышленных сточных вод, аварийно-спасательных операциях и различных других областях.

Наша фабрика — профессиональный производитель грузовых автомобилей.
Гарантируем, что вся продукция абсолютно новая и высокого качества.
»I.Описание и представление продукта:
Производитель:CS TRUCKS GROUP LIMITED
Характеристики продукта
1. Мощь и адаптивность
• Оснащенный двигателем Cummins мощностью 168 лошадиных сил и 6-ступенчатой коробкой передач, он обеспечивает высокий крутящий момент на низких оборотах, адаптируется к сложным дорожным условиям и соответствует стандартам выбросов China VI.
2. Профессионально разработанный, эффективный и долговечный.
• Резервуар из углеродистой стали объемом 5 куб. м: коррозионностойкий и устойчивый к давлению, подходит для транспортировки сточных вод и осадка.
• Вакуумный насос Jurop PN106D: высокая мощность всасывания, высокая скорость откачки и высокая эффективность работы.
3. Удобство в эксплуатации и функции безопасности
• Гидравлическая система управления (подъем цистерны, разгрузка из заднего борта) обеспечивает легкое и точное управление.
• Визуальный контроль всасывающей трубы позволяет в режиме реального времени отслеживать состояние всасывания и предотвращать засорение или перегрузку.

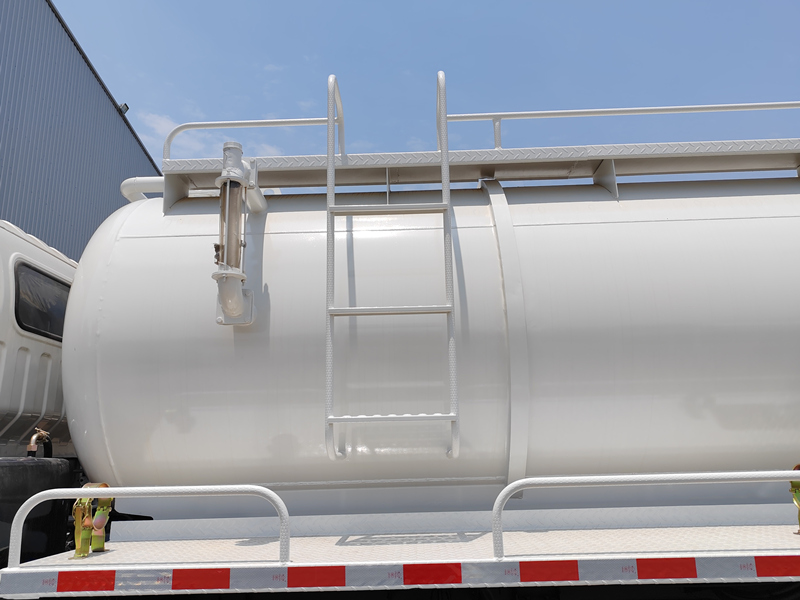

• Гидравлическая лестница для удобного доступа и обслуживания
» II.Параметры продукта для вакуумного отсоса HOWO 5CBMгрузовик:
| Информация о продукте | ||
| Продукт | Ассенизационная машина | |
| Название бренда | СИНОТРУК-ХОВО | |
| Габаритные размеры (Д*Ш*В) | 7540*2350*2680 мм | |
| Место происхождения | Хубэй, Китай | |
| Цвет | Доступен любой цвет. | |
| Производство | CS TRUCKS | |
| Технические характеристики шасси | ||
| Колесная база | 4200 мм | |
| Полная масса автомобиля | 11,2 тонны | |
| Нагрузка на ось | 3200/8000 кг | |
| Максимальная скорость | 95 км/ч | |
| Передача инфекции | WLY6G70, 6-ступенчатая механическая коробка передач | |
| Шина | 8.25R206+ 1 запасное колесо | |
| Хижина | 2080 верно- Кабина с ручным управлением, полтора ряда сидений, кондиционер, USB. | |
| Двигатель | ||
| Модель | Cummins ISF3.8s3168 | |
| лошадиные силы | 168 л.с./125 кВт | |
| Тип | Рядный 4-цилиндровый, 4-тактный, с наддувом, промежуточным охлаждением, водяным охлаждением | |
| Максимальный крутящий момент | 600 Н·м | |
| Номинальная скорость | 2600 об/мин | |
| Максимальная скорость вращения с максимальным крутящим моментом | 1300-1700 об/мин | |
| Смещение | 3,76 л | |
| Выбросы | Евро 3 | |
| Топливный бак | 120-литровый топливный бак из алюминиевого сплава для дизельного топлива | |
| Минимальный расход топлива при полной нагрузке | 195 г/кВт·ч | |
| Технические характеристики верхней части тела | ||
| Танк | 5000 лВысококачественная углеродистая сталь толщиной 0,5 мм | |
| Вакуумный насос | Модель | Jurop PN106D |
| Максимальное давление | 1,5 бар | |
| Максимальная скорость | 1300 об/мин | |
| Максимальный поток | 11000 л/мин | |
| Поток воздуха при 60% вакууме | 10000 л/мин | |
| Максимальный вакуум | 92% | |
| Непрерывный вакуум | 60% | |
| Максимальная мощность холостого хода. | 13,6 кВт/18,4 л.с. | |
| Масса | 143 кг | |
| Всасывающая головка | ≥7m | |
| Насос Моро, насос для купирования боли в наличии. | ||
» Ⅲ.Продукт Подробное введение

Основные параметры силовой установки и шасси
1. Кабина и колесная база

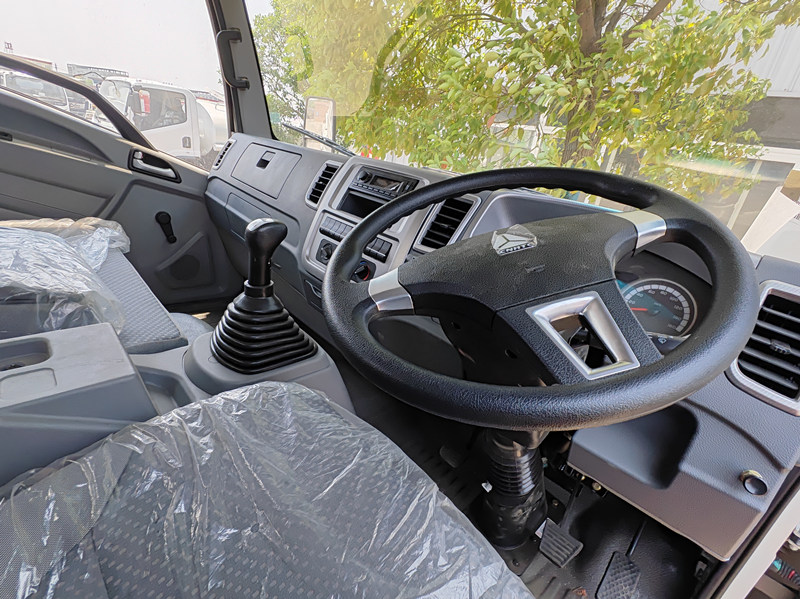

• Полукабина HOWO Commander с 2080 рядами сидений обеспечивает простор и отличную обзорность. Она оснащена эргономичным сиденьем и многофункциональным рулевым колесом, обеспечивая баланс между комфортом и маневренностью.
• Колесная база 4200 мм обеспечивает устойчивую опору для надстройки.
2. Силовая установка
• Двигатель: Оснащен рядным четырехцилиндровым дизельным двигателем Cummins ISF3.8s3168 объемом 3,8 л, максимальной мощностью 168 лошадиных сил (125 кВт) и пиковым крутящим моментом 600 Нм, соответствующим стандартам выбросов Китая VI.

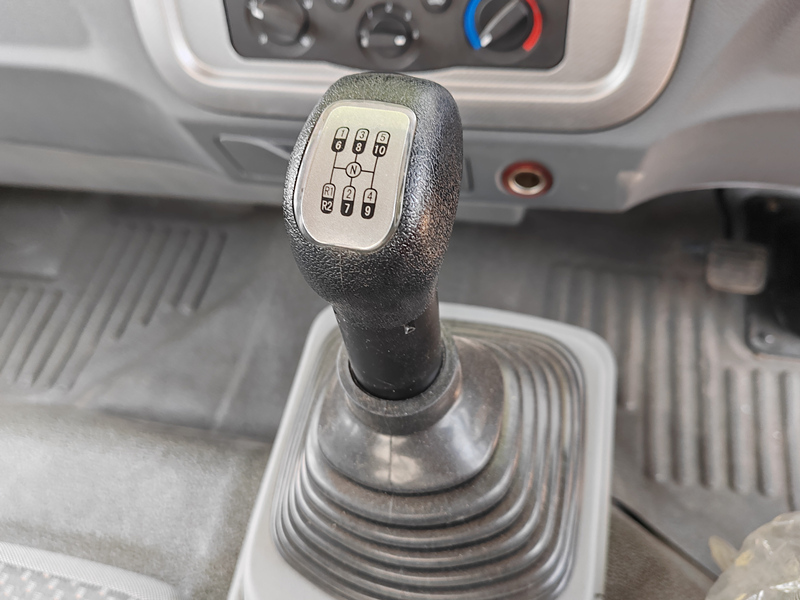

• Передача инфекции: Оснащенный шестиступенчатой механической коробкой передач WLY6G70, он обеспечивает плавное переключение передач и высокую эффективность трансмиссии, адаптируясь к различным условиям эксплуатации.

Профессиональная конфигурация верхней части тела
1. Резервуар для откачки сточных вод
• Материал и вместимость: Резервуар изготовлен из углеродистой стали Q235B методом цельной штамповки и имеет вместимость 5 кубических метров. Поверхность подвергается антикоррозионной пескоструйной обработке для повышения коррозионной стойкости.

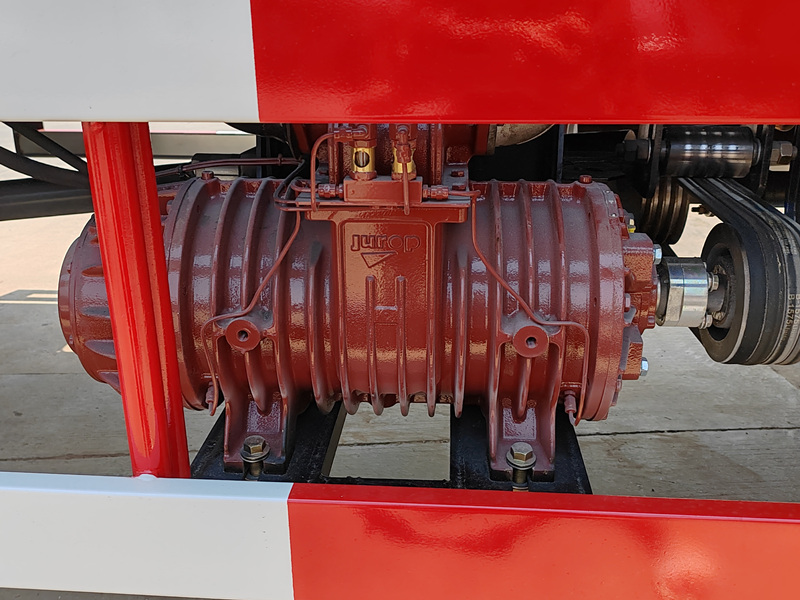

• Вакуумная система: Оснащенный итальянским жидкостно-кольцевым вакуумным насосом Jurop PN106D, он обладает скоростью откачки до 11 000 л/мин и максимальным вакуумом -0,092 МПа. Он способен быстро откачивать сточные воды, пульпу и твердые частицы (диаметром). ≤ 50 мм), что повышает эффективность работы на 15% по сравнению с аналогичными изделиями.

2. Функциональные компоненты
• Инспектор по канализации: Оконные смотровые люки с обеих сторон резервуара обеспечивают видимость уровня жидкости в режиме реального времени, предотвращая риск перегрузки.

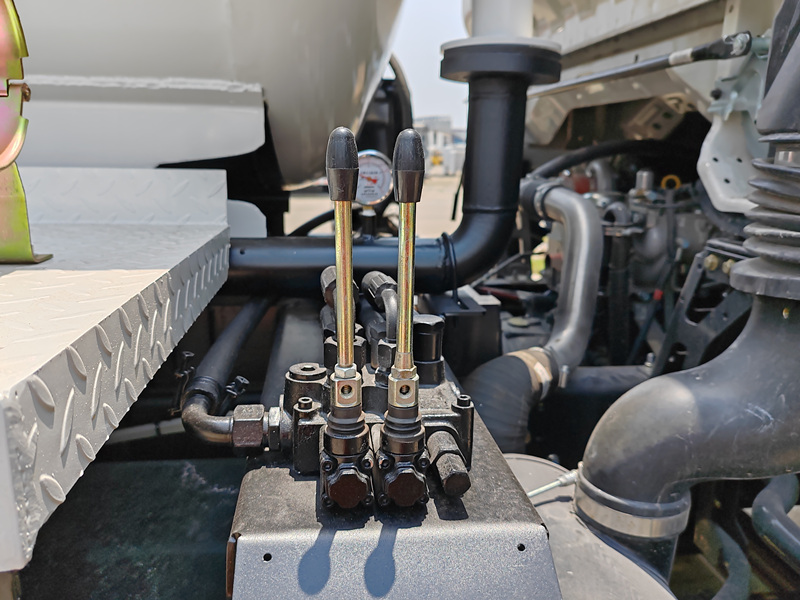

• Система управления операциями: Встроенный блок гидравлических регулирующих клапанов обеспечивает управление одним нажатием кнопки для таких действий, как подъем резервуара и открытие/закрытие задней крышки.

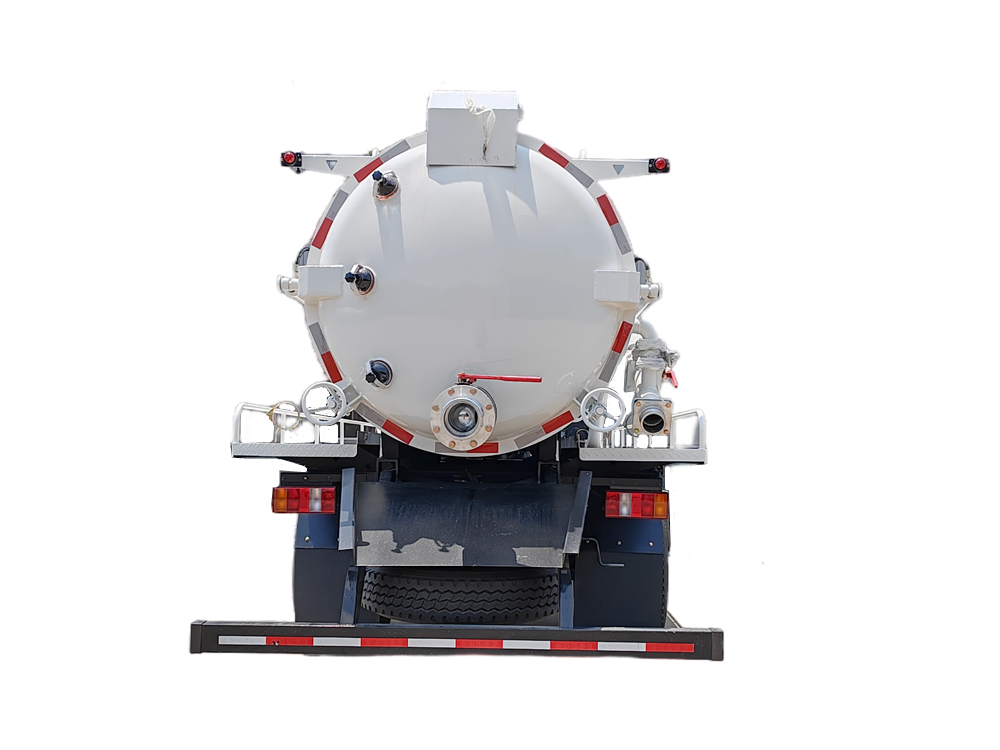

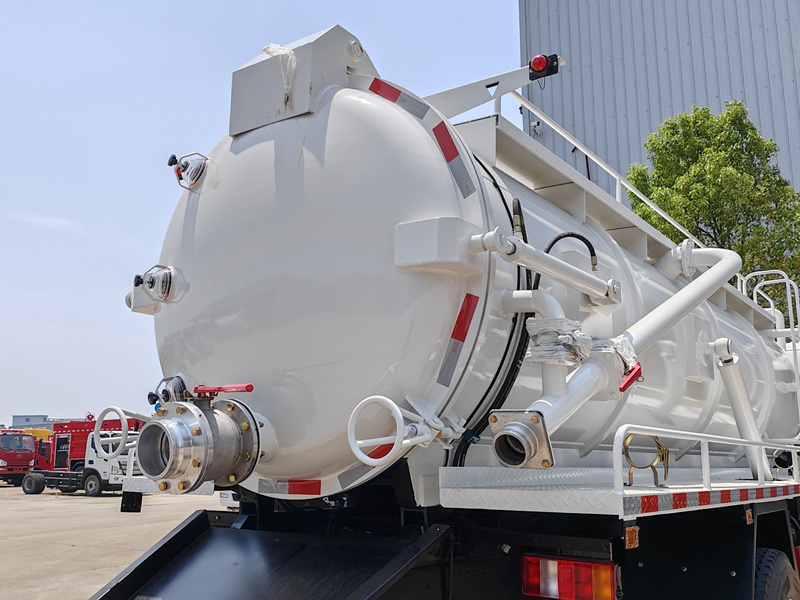

• Система сброса: Сзади установлен быстрооткрывающийся сливной клапан DN200, обеспечивающий как самотечное, так и вакуумное опорожнение для полного опорожнения без остатков. Вспомогательное оборудование: стандартная лестница и сигнальные огни, детальная конструкция повышает удобство использования.

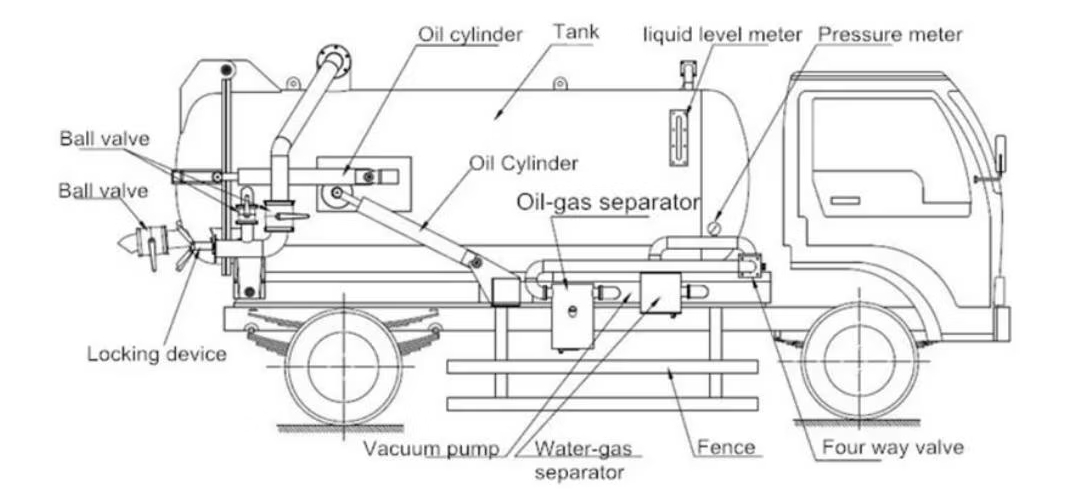

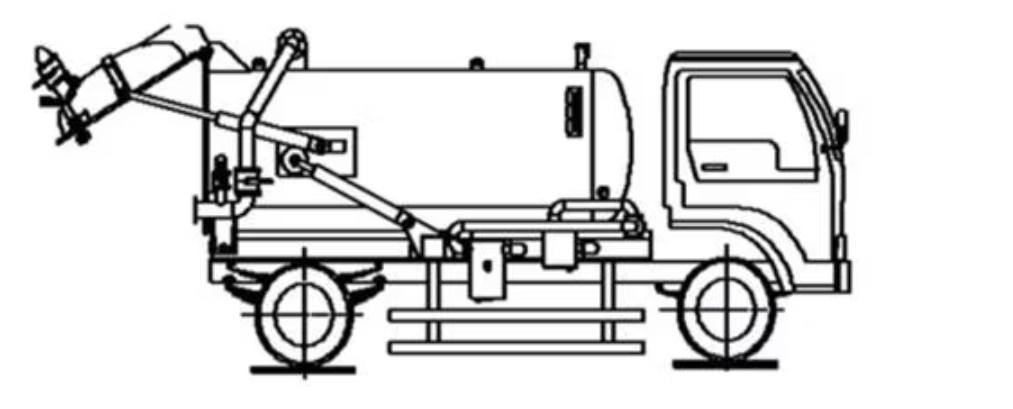

Чертеж ассенизационной машины:

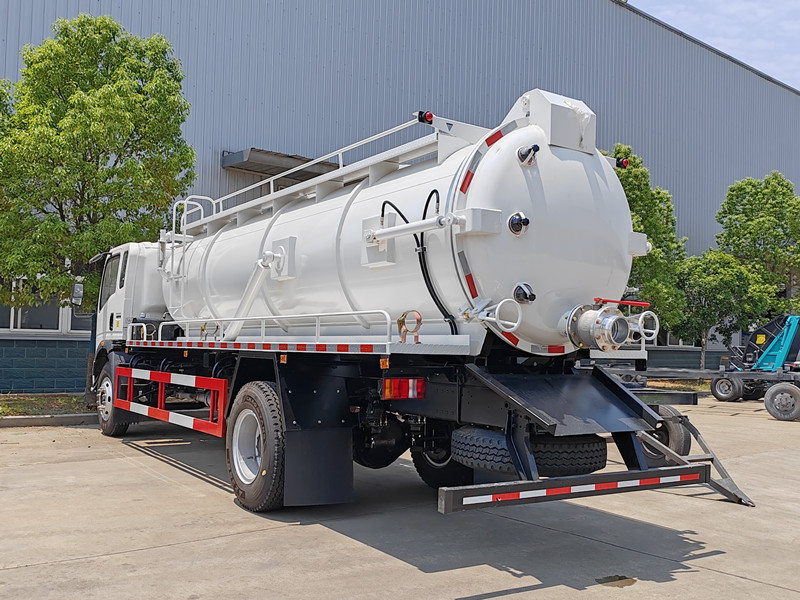

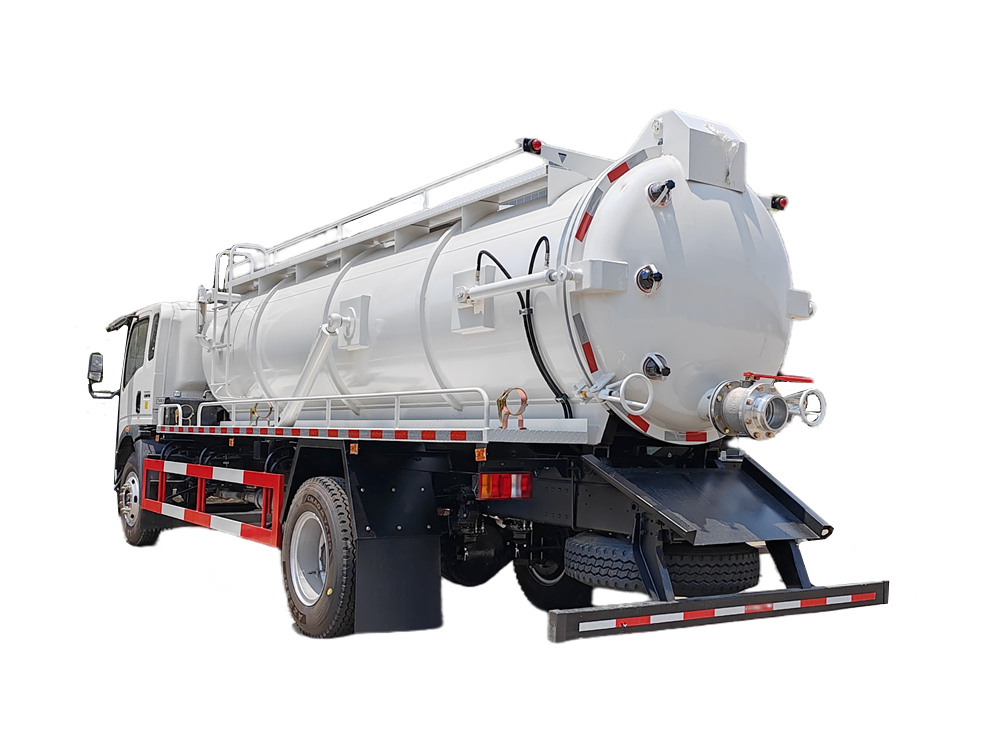

Откройте заднюю дверь:
UСброс сточных вод:

»IV. Принцип работы
1. Принцип вакуумного всасывания

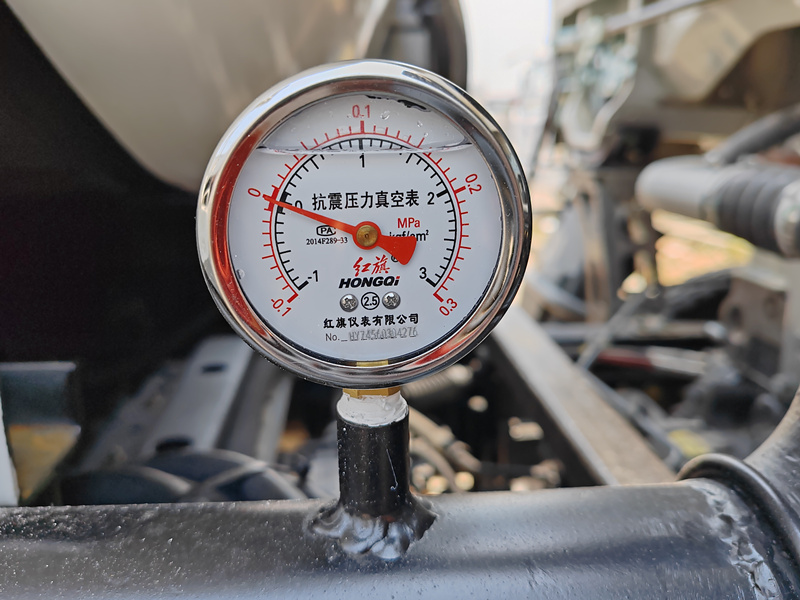

• Двигатель приводит в движение вакуумный насос Jurop на высокой скорости, создавая отрицательное давление (вакуум) внутри резервуара.
• Сточные воды/шлам поступают в резервуар через всасывающую трубу. Уровень жидкости контролируется в режиме реального времени для предотвращения перегрузки.
2. Сброс и очистка
• После завершения операции сточные воды отводятся через быстрооткрывающийся клапан задней двери с помощью силы тяжести или вакуума.
• Функция подъема резервуара позволяет полностью сбрасывать остаточные отходы.
3. Координация гидравлической системы

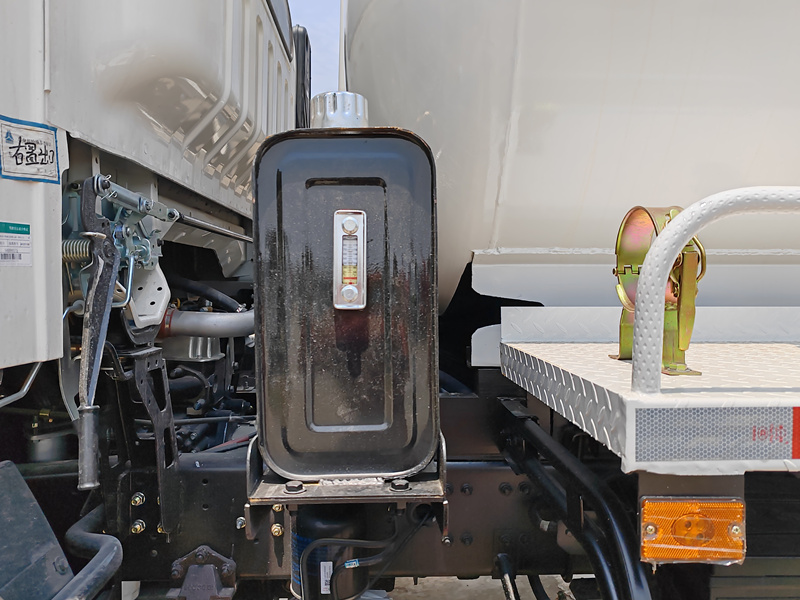

• Гидравлический бак обеспечивает подачу энергии к регулирующим клапанам, позволяя выполнять такие действия, как подъем и опускание бака, а также герметизацию задней крышки, обеспечивая бесперебойный рабочий процесс.
»V.Сценарии применения
1. Муниципальная санитария
◇ Очистка городских септических резервуаров, канализационных колодцев и канализационных сетей для решения проблемы засорения канализации.
◇ Регулярное техническое обслуживание ливневых водоотводов и водосточных труб на дорогах для предотвращения затоплений.
2. Промышленность и строительство
◇ Откачка сточных вод из заводских отстойников и промышленных водохранилищ, подходит для таких отраслей, как химическая и пищевая промышленность.
◇ Удаление скопившейся воды и грязи из котлованов под фундаменты на строительных площадках для обеспечения безопасных условий строительства.
3. Экстренное спасение
◇ Откачка сточных вод и удаление осадка после наводнений.
4. Охрана окружающей среды в сельской местности
◇ Сбор навоза на фермах и очистка сточных вод в сельской местности.
