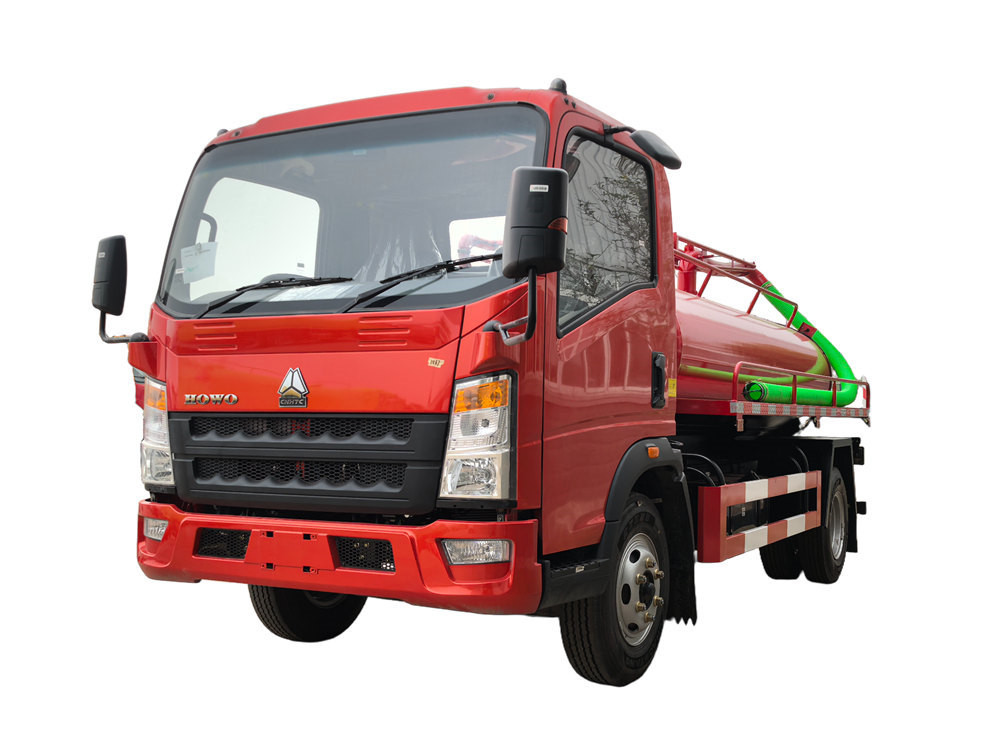

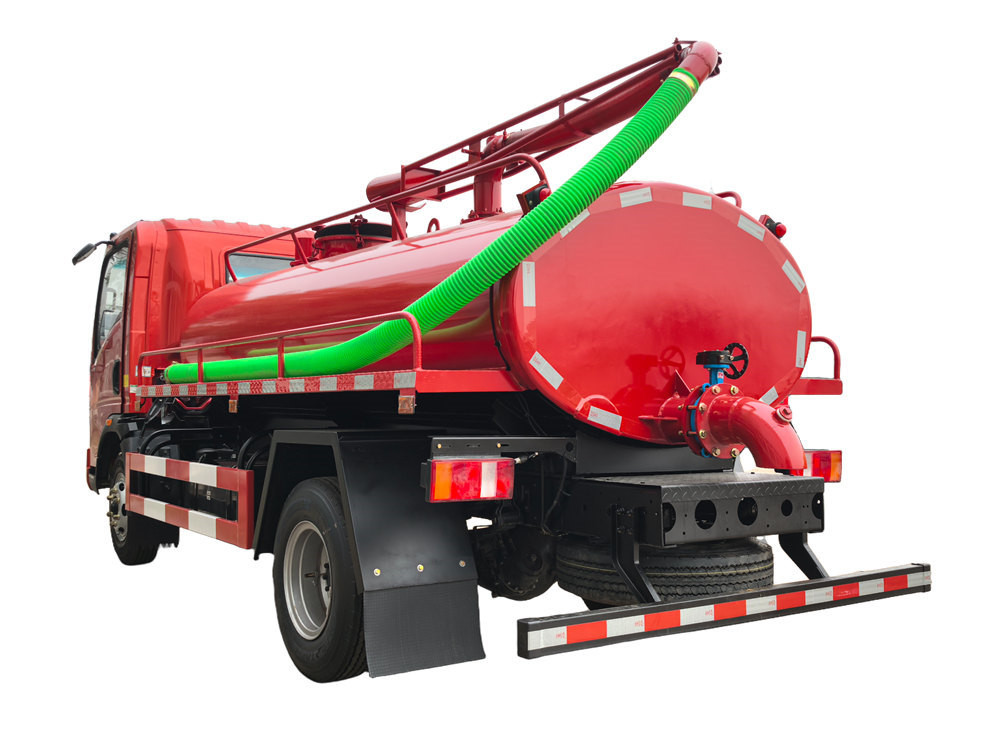

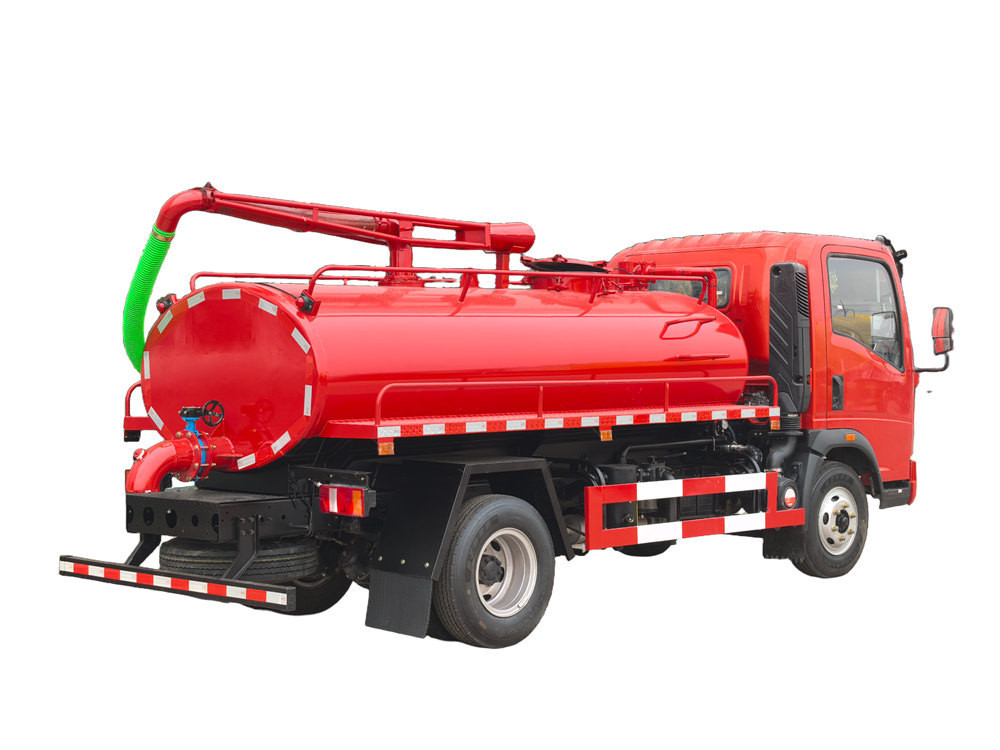

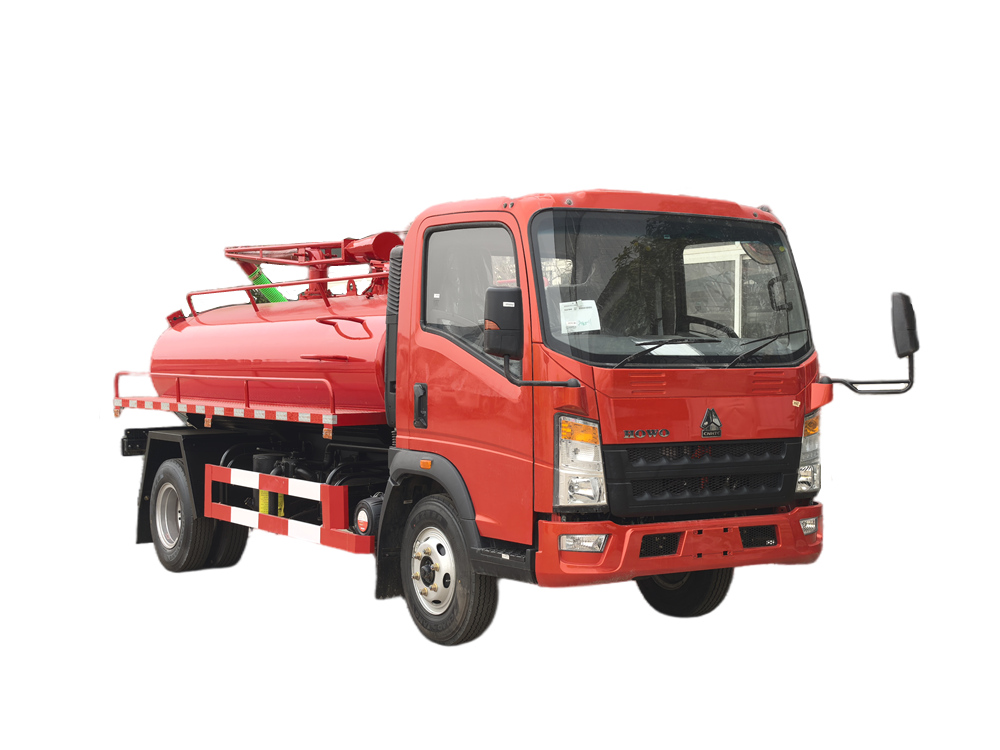

Грузовик для откачки септиков Howo 4x4 drive

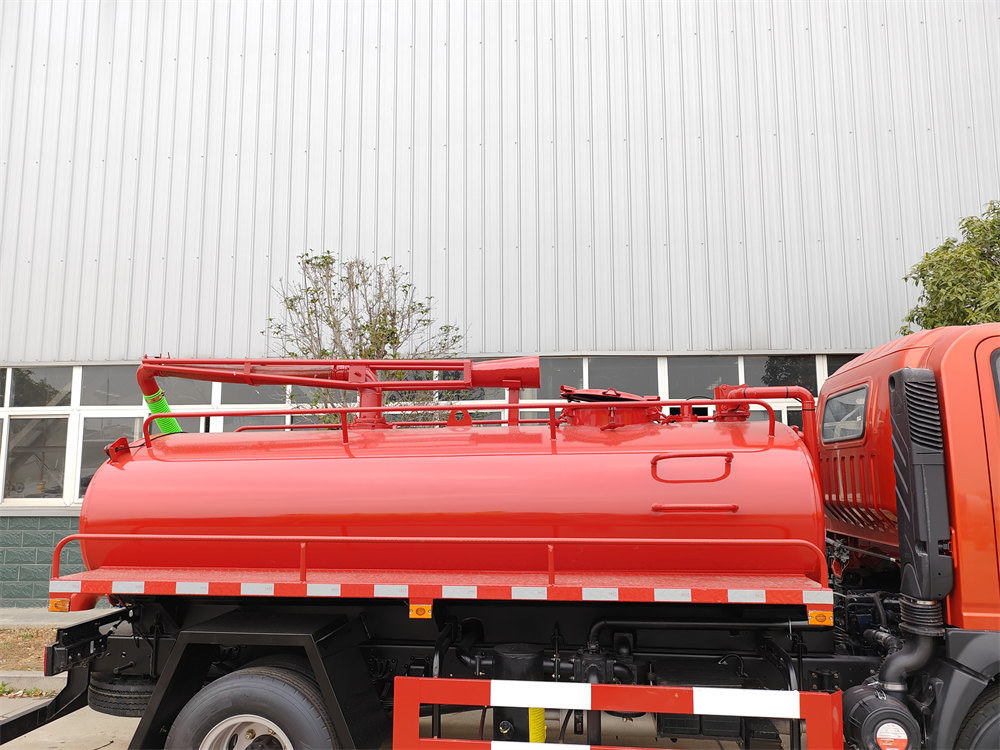

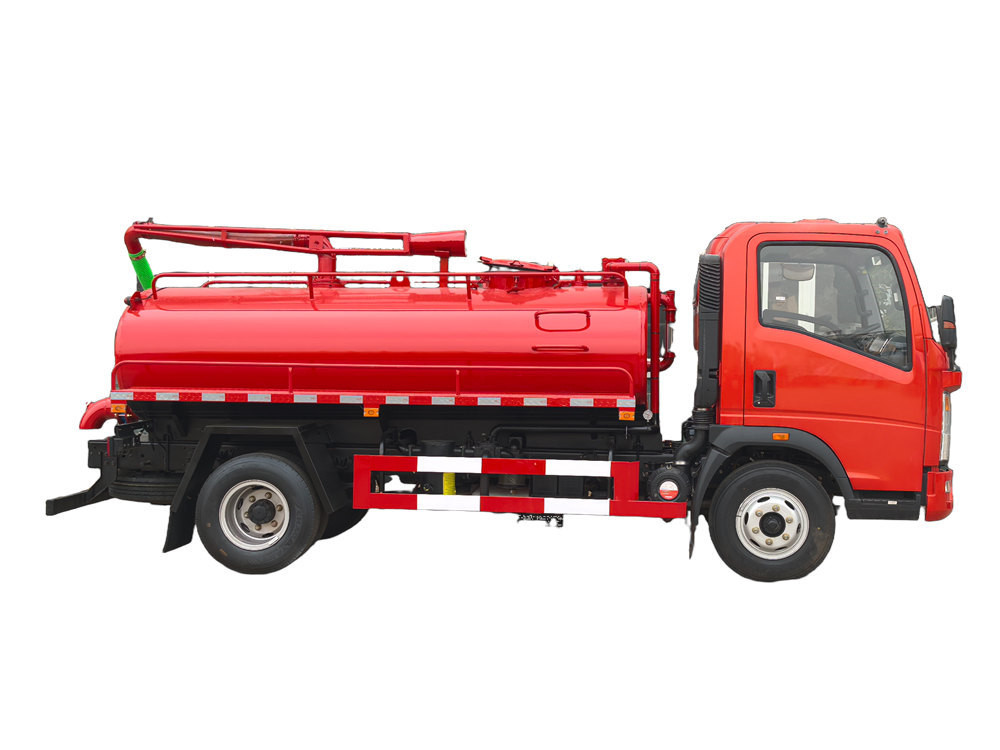

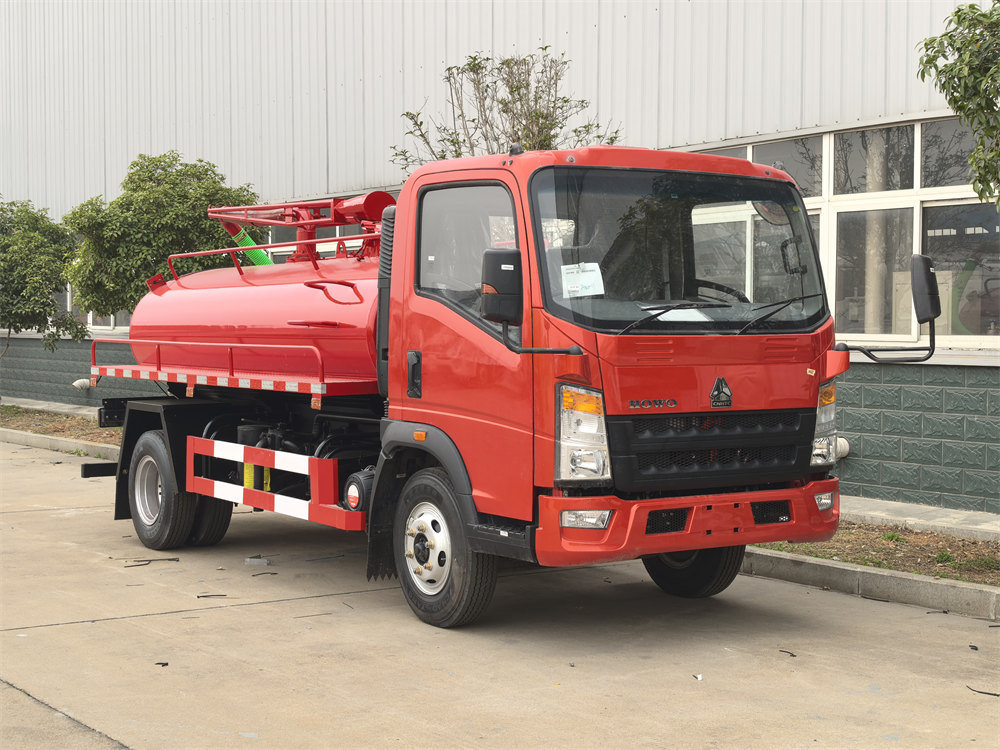

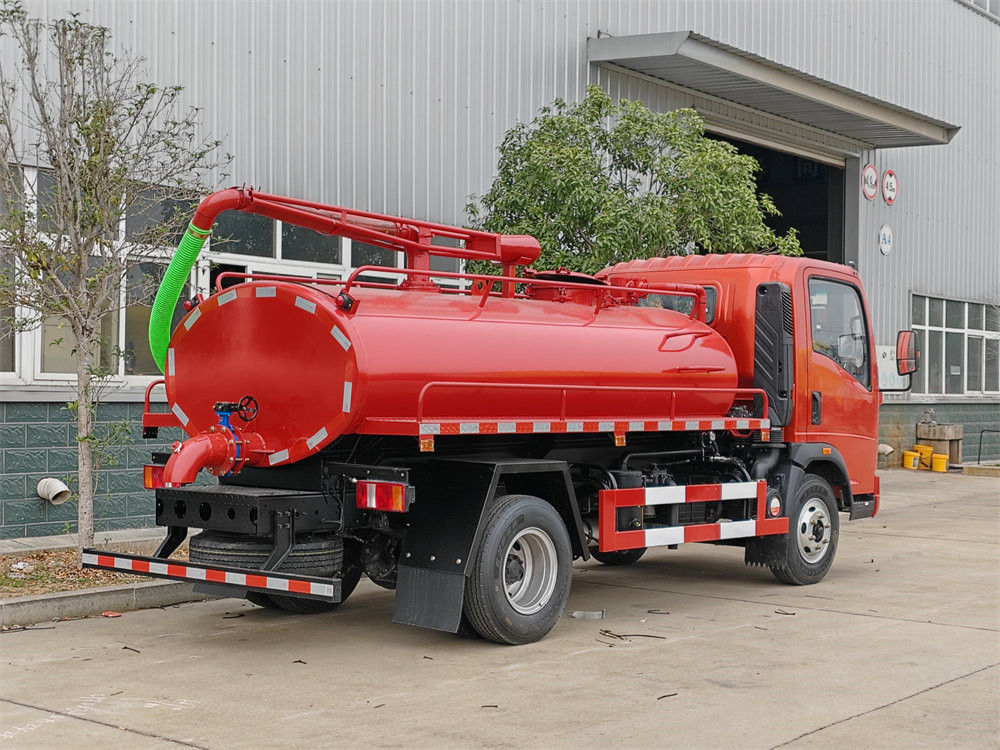

Автовышка HOWO 4x4 RHD объемом 4 куб.м оснащена однорядной кабиной HOWO Hanjiang 1880, полным приводом 4x4, правым рулем, колесной базой 3360 мм, двигателем YN4102QBZL мощностью 116 лошадиных сил и 6-ступенчатой коробкой передач WLY6TS40. Верхняя часть кузова представляет собой септик объемом 4 куб.м, изготовленный из углеродистой стали с антикоррозийной обработкой. Оснащена водокольцевым вакуумным насосом Yifeng SK-6, максимальная скорость откачки: 6 куб.м/мин, частота вращения: 970 об/мин. Верхняя 6-метровая стрела для откачки септика оборудована смотровым окном, перепускным клапаном, манометром, выпускным клапаном и т.д.
Рабочая мощность :
4cbmТип каюты :
Howo light cabinСистема привода :
4x4,RHDКолесная база (мм) :
3360Специфика двигателя :
116HP / YN4102QBZLКоробка передач :
WLY6TS40,6-speed,manualПередняя ось (кг) :
2000Задняя ось (кг) :
3500Он ХАВОВнедорожник с насосом для откачки септиков.Это высокоэффективный и долговечный мусоровоз, предназначенный для самовсасывания и удаления фекалий и сточных вод из навозных ям, а также сточных вод из канав, прудов и канализационных систем. Оснащенный двигателем YN4102QBZL мощностью 116 лошадиных сил и трансмиссией WLY6TS40, он имеет мощный полный привод (4).×4) для использования в сложных условиях, таких как грязные и наклонные дороги. Оснащенный мощным вакуумным насосом Yifeng SK-6, автомобиль обладает дальностью всасывания 8 метров, высокой эффективностью всасывания и откачки и может заполнить резервуар всего за 4 минуты. Благодаря выдвижной всасывающей штанге длиной 6 метров, смотровому окну для осмотра фекалий и перепускному клапану, он обеспечивает удобную, безопасную и надежную работу.

Наша фабрика — профессиональный производитель грузовых автомобилей.
Гарантируем, что вся продукция абсолютно новая и высокого качества.
»I.Описание и представление продукта:
Производитель:CS TRUCKS GROUP LIMITED
Характеристики производительности
1. Эффективная работа: Скорость откачки 6 м³Производительность насоса составляет 5000 об/мин, что позволяет полностью откачать резервуар объемом 4 кубических метра за 5 минут, поэтому он подходит для частой эксплуатации.
2. Возможность адаптации к полному приводу: 4×4-приводная система повышает возможности эвакуации, что делает ее пригодной для использования в сельской местности без асфальтированных дорог, на фермах и в других условиях.
3. Долговечность:
• Корпус резервуара из углеродистой стали с антикоррозионной защитой и внутренним усилением для предотвращения деформации.
• Водокольцевой насос имеет простую конструкцию и низкий процент отказов.
4. Конструкция, обеспечивающая безопасность: Многочисленные защитные механизмы, включая предохранительный клапан и смотровое окно, предотвращают риск перегрузки и ошибок в работе.
• Визуальный контроль всасывающей трубы позволяет в режиме реального времени отслеживать состояние всасывания и предотвращать засорение или перегрузку.
• Гидравлическая лестница для удобного доступа и обслуживания

» II.Технические характеристики устройства для отсасывания кала HOWO 4CBMгрузовик:
| Вакуумный насосный грузовик HOWO 4x4 с правым рулем, 4 куб. м. | |
| Общий | |
| Размеры | 5995 x 2200 x 2560 мм |
| Масса | 3050 кг |
| Такси | Синотрук 1880, однорядный Правый руль такси |
| Максимальная скорость | 115 км/ч |
| Шасси | |
| Колесная база | 3360 мм |
| Передняя ось | 2 тонны |
| задний мост | 3,5 тонны |
| Коробка передач | Шестиступенчатая коробка передач Wanliyang, WLY6TS40 |
| Рама транспортного средства | Прямопроходная армированная балка |
| Шины | Стальные шины 7.00R16 |
| Количество шин | 6+1 |
| Тип привода | 4*4Рулевое колесо, правостороннее рулевое управление |
| Двигатель | |
| Модель | YN4102QBZL |
| Тип | Рядный 4-цилиндровый дизельный двигатель |
| Власть | 116 л.с./ 85 кВт |
| Номинальная скорость | 3000 об/мин |
| Максимальный крутящий момент | 290 Н·м |
| Максимальная скорость вращения с максимальным крутящим моментом | 1800-2100 об/мин |
| Смещение | 3,76 л |
| Стандарт выбросов | Евро 2 |
| Топливный бак | Топливный бак из алюминиевого сплава объемом 80 л |
| Верхняя часть тела | |
| Объем резервуара | 4 куб.м |
| Материал резервуара | углеродистая сталь Q235, углеродистая сталь |
| Вакуумный насос | Вакуумный насос для циркуляции воды |
| модель насоса циркуляции воды | YIFENG SK-6 (китайский бренд) |
| Скорость | 970 об/мин |
| Максимальная скорость откачки | 6 м³/мин |
| Диаметр | Входное отверстие: DN100, выходное отверстие: DN100 |
| Потребление воды | 80-100 л/мин |
| Всасывающая труба | 1 шт./6 метров |
| Окно для наблюдения за стулом | Да |
| Выходной патрубок для отвода травы | Да |
| Предотвращающий перелив клапан | Да |
| Входное отверстие для подачи | ДН100 |
| Выходное отверстие подачи | ДН100 |
| Подъем резервуара | Гидравлический цилиндр / 2 шт. |

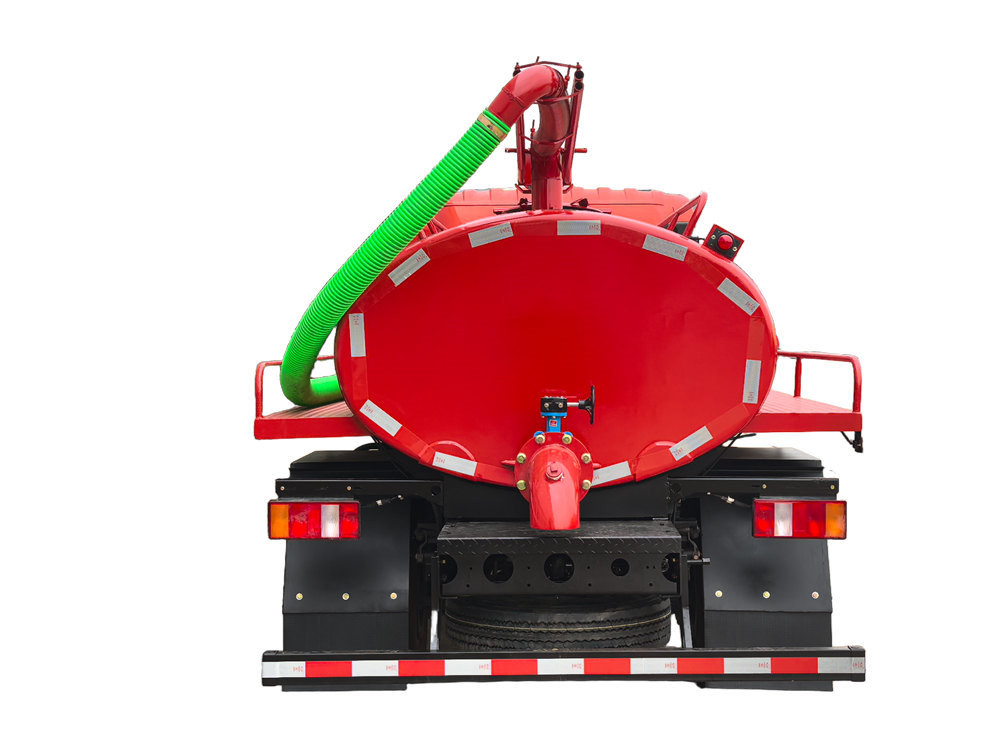

| задняя крышка бака | Открывается с помощью гидравлического давления |
| Цвет | В соответствии с вашим желанием |
» Ⅲ.Продукт Подробное введение

Основные параметры силовой установки и шасси

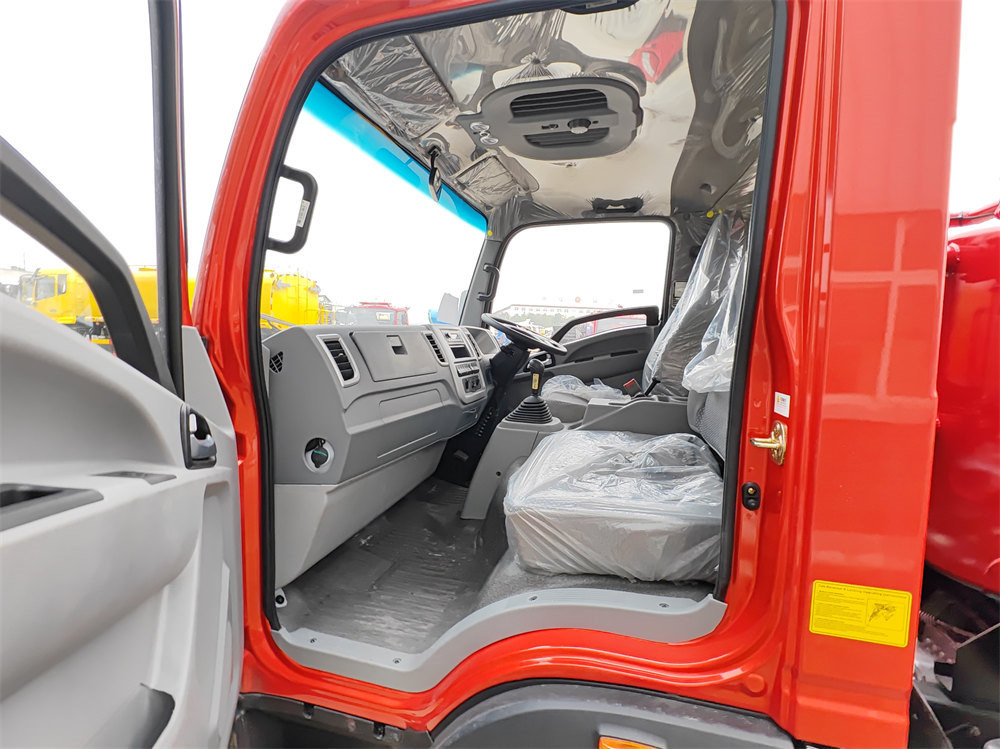

1. Каюта: HOWO Hanjiang 1880 — однорядная кабина, правостороннее рулевое управление, соответствующее особенностям правостороннего движения в Китае.
2. Тип привода: Полный привод (4)×4), адаптируемый к сложным дорожным условиям, таким как грязные и наклонные дороги.
3. Колесная база: 3360 мм, баланс между проходимостью и устойчивостью.
4. Двигатель: Дизельный двигатель YN4102QBZL, 116 лошадиных сил, высокий крутящий момент на низких оборотах и достаточная мощность.
5. Передача: Механическая коробка передач WLY6TS40 (6 скоростей), высокая эффективность трансмиссии и низкие затраты на техническое обслуживание.

Верхняя система

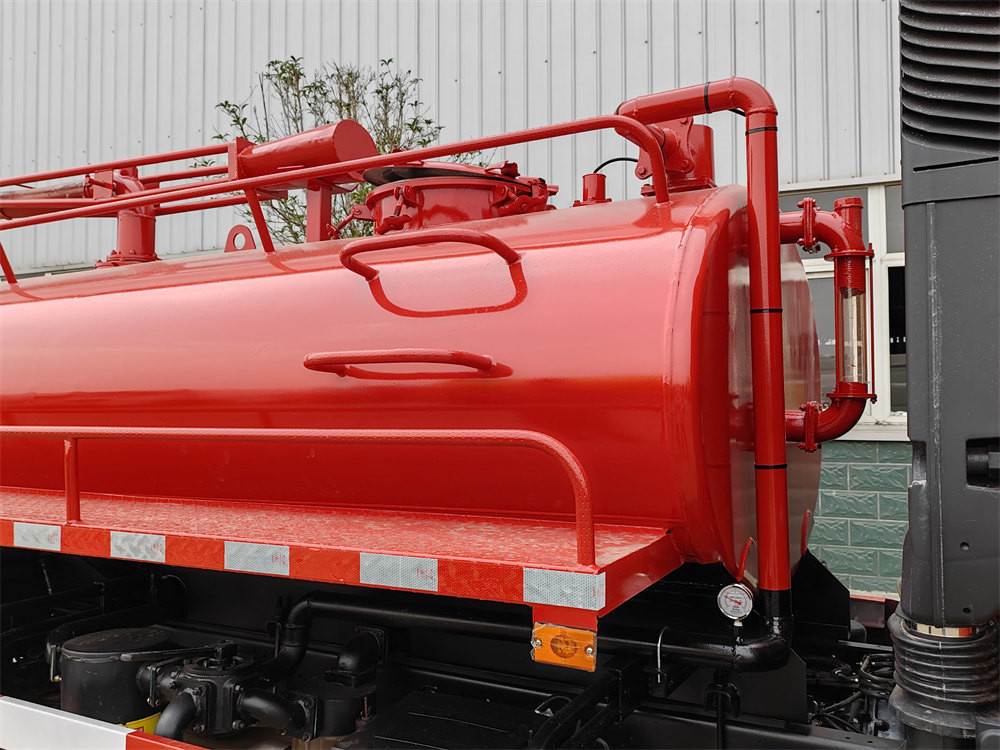

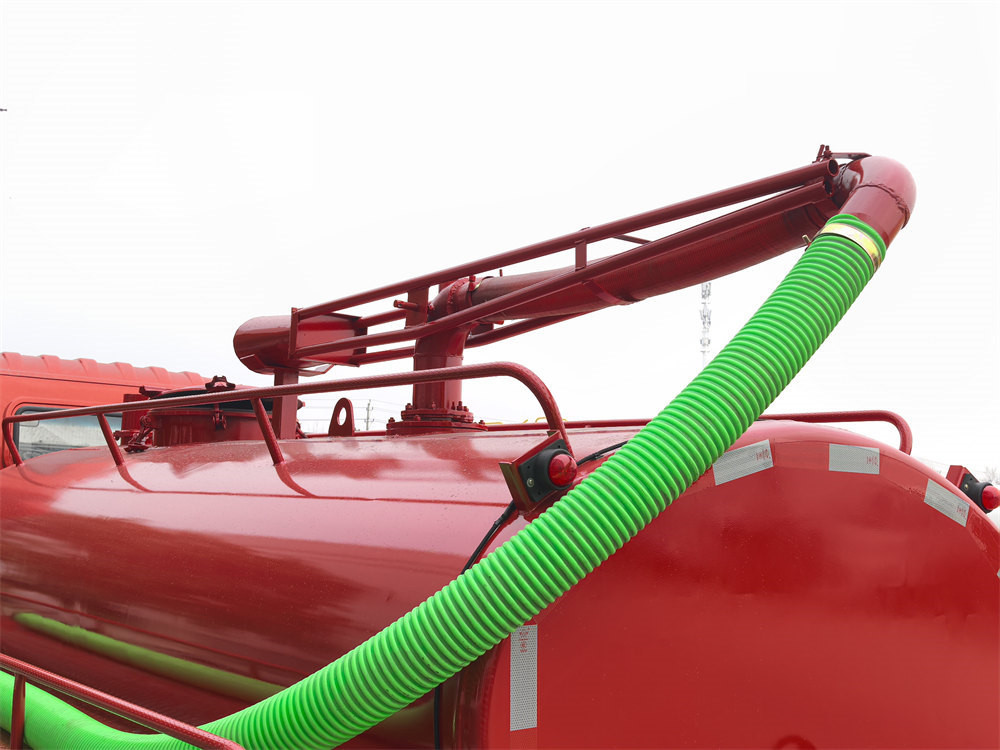

• Резервуар: Резервуар из углеродистой стали объемом 4 кубических метра. ≥ Толщина 4 мм, обработано антикоррозионным и антиржавейным покрытием для увеличения срока службы. Сверху установлена выдвижная всасывающая стрела длиной 6 метров, позволяющая работать под разными углами. Сзади установлен разгрузочный клапан, позволяющий осуществлять разгрузку самотеком или с помощью сжатого воздуха.

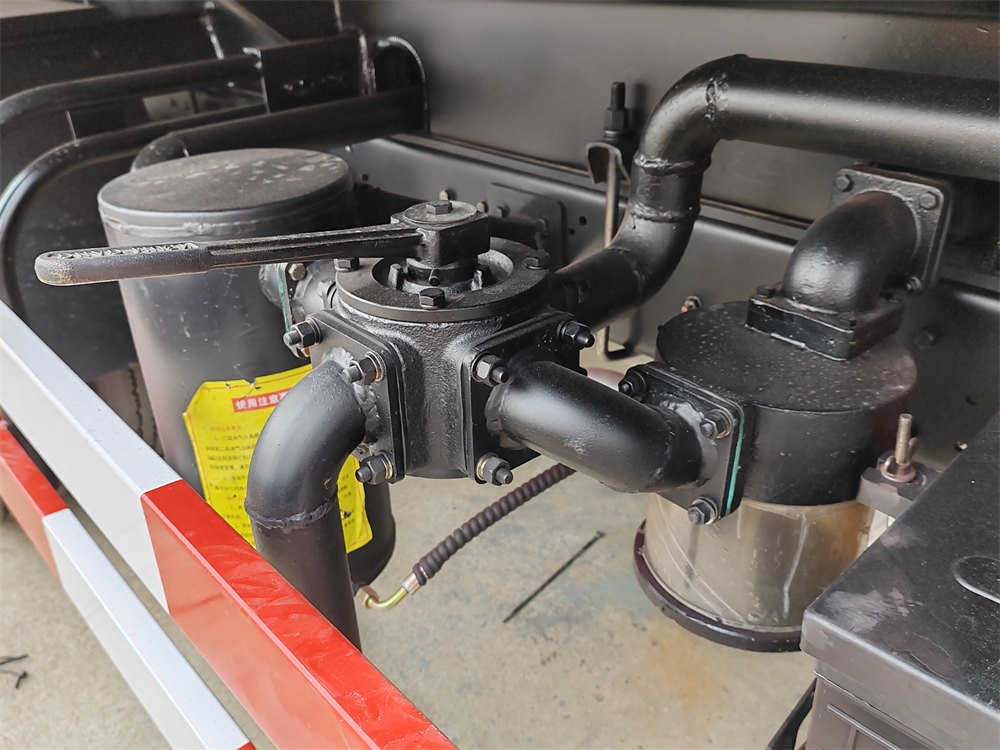

• Вакуумный насос: Водокольцевой вакуумный насос Yifeng SK-6 с максимальной скоростью откачки 6 м³/мин и скорость вращения 970 об/мин обеспечивают высокую эффективность всасывания. Предохранительный клапан предотвращает перегрузки, а маслоотделитель гарантирует непрерывную и стабильную работу.

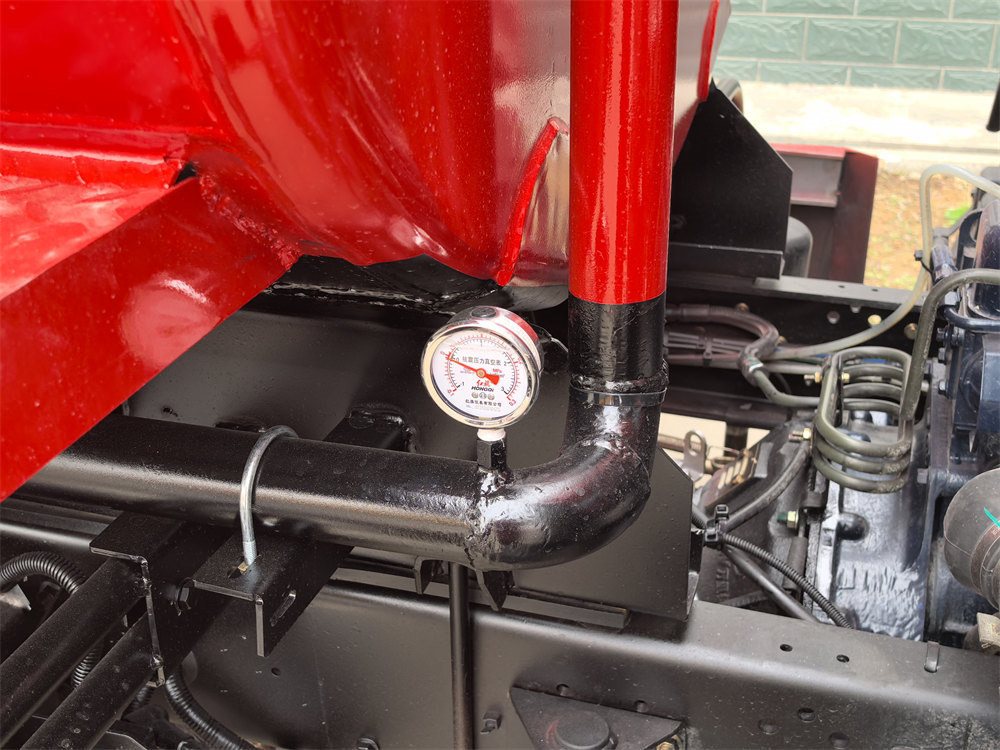

• Безопасность и мониторинг: В передней части резервуара расположено смотровое окно для контроля внутренних условий в режиме реального времени. Вакуумный манометр предотвращает избыточное давление. Предохранительный клапан автоматически сбрасывает давление, предотвращая его превышение. Быстродействующий выпускной клапан ускоряет сброс сточных вод во время разгрузки.
Чертеж ассенизационной машины:
»IV.Принцип работы
1. Процесс отсасывания:
◇ Мощность вакуумного насоса поступает от двигателя шасси. Эта мощность передается на вакуумный насос через трансмиссию, вал отбора мощности и карданный вал.
◇ При работе вакуумного насоса внутри резервуара создается отрицательное давление, которое затягивает отходы/сточные воды в резервуар через всасывающую трубу.
◇ Водокольцевой насос использует циркулирующую воду для герметизации резервуара, предотвращая утечку воздуха и охлаждая насос.
2. Процесс выписки:
Откройте заднюю крышку или клапан бака и быстро опорожните его самотеком или за счет перепада давления воздуха.
