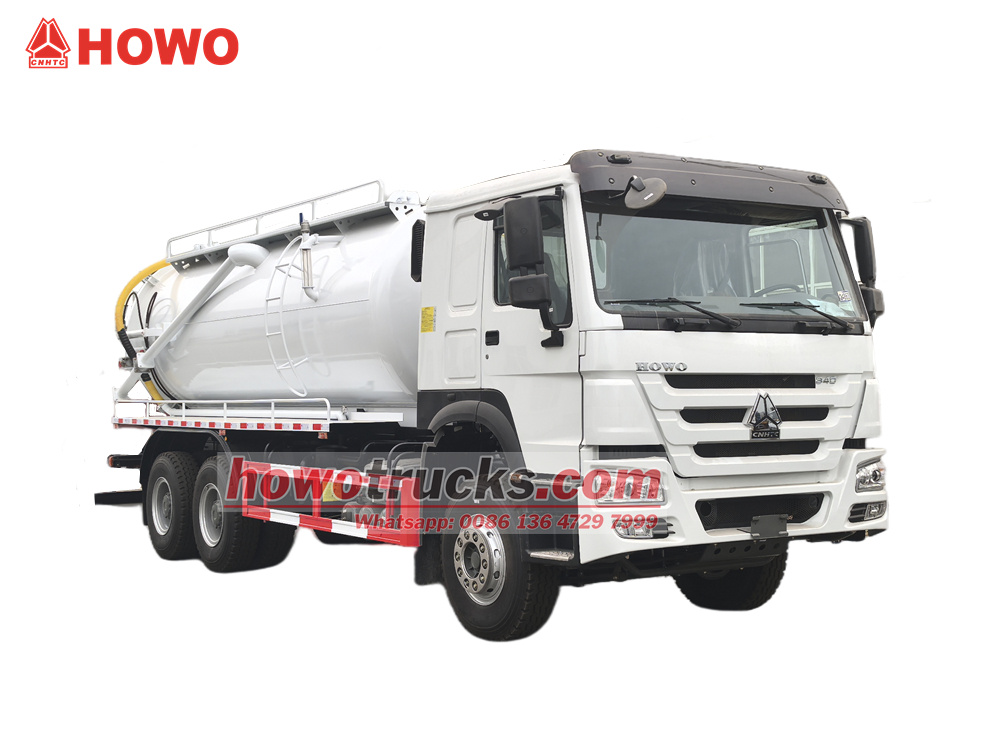

Автоцистерны для очистки канализации HOWO

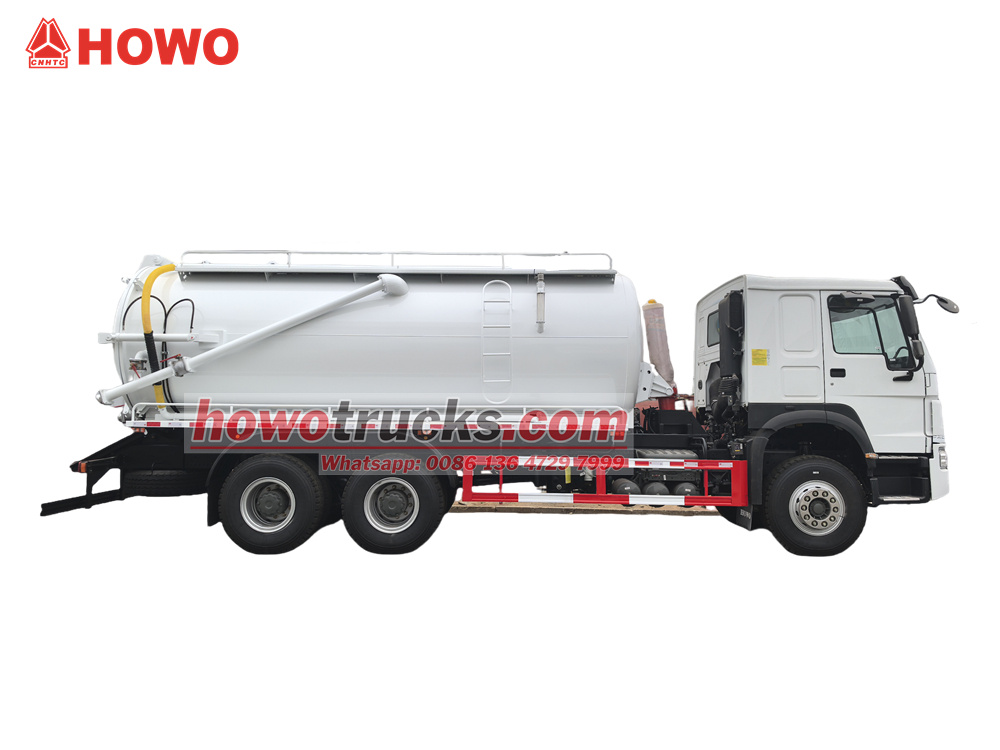

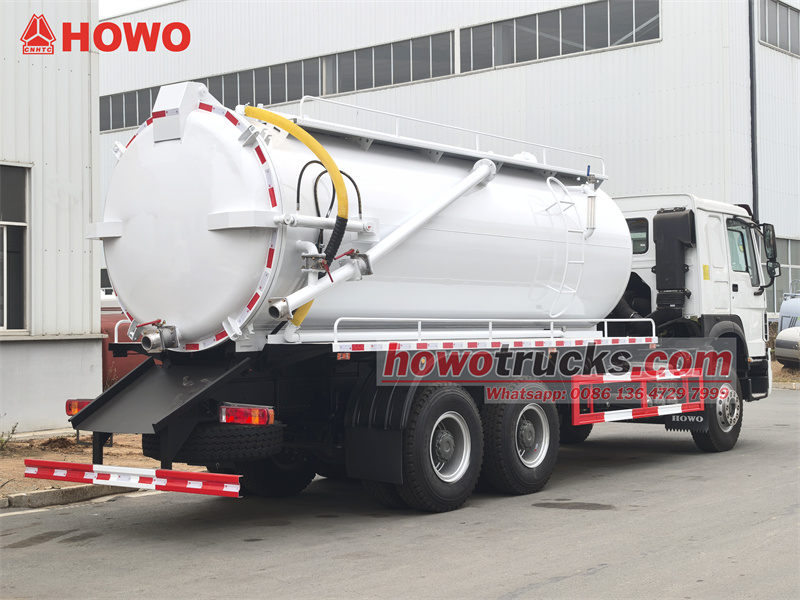

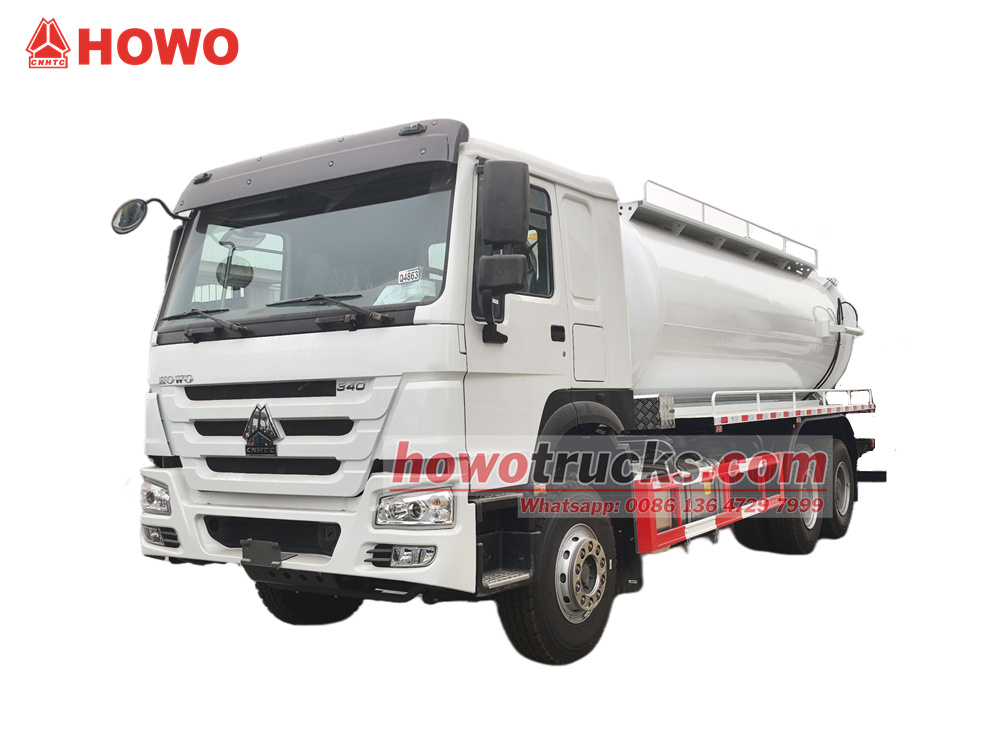

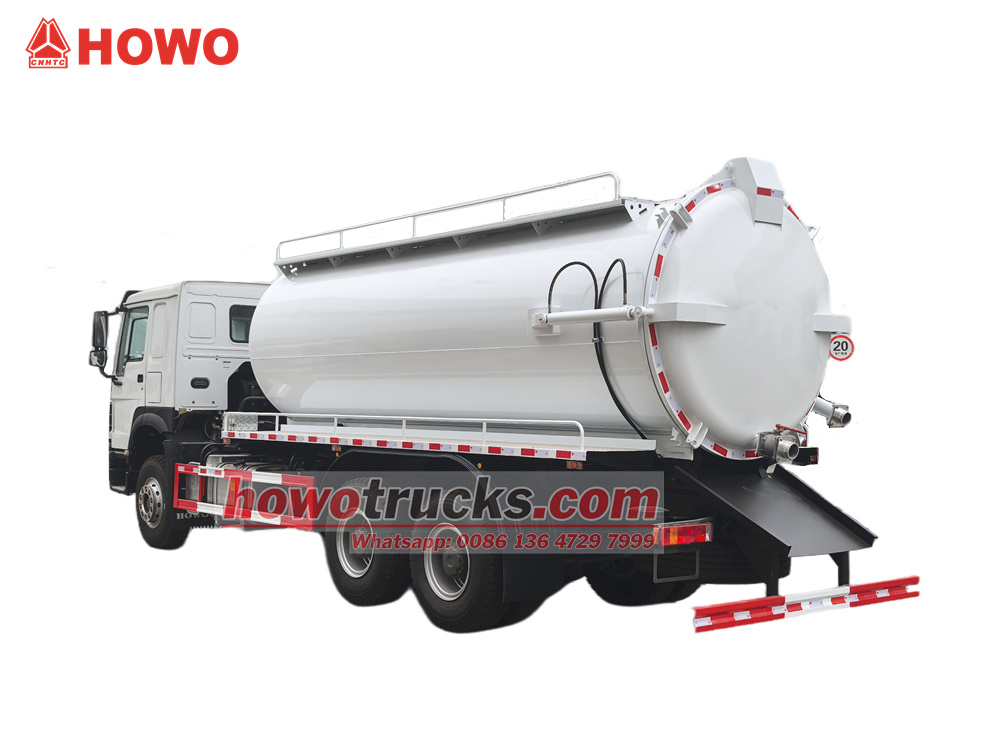

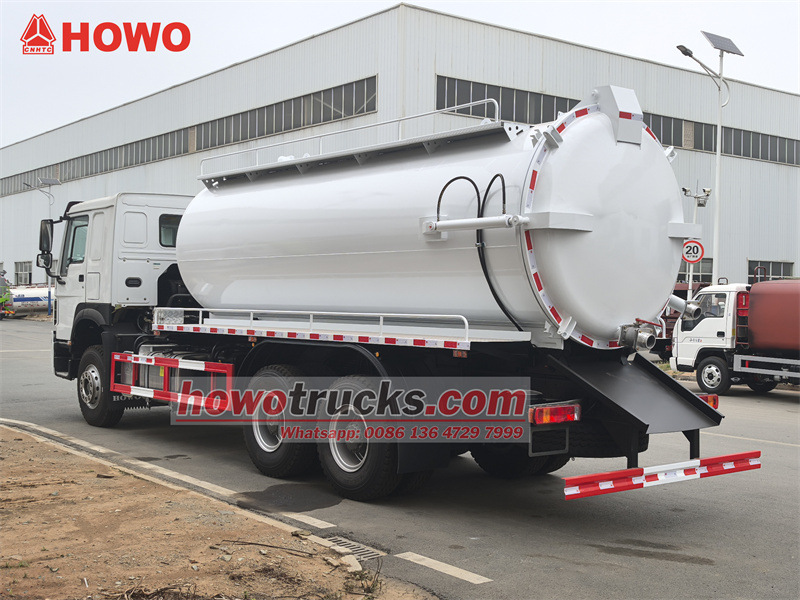

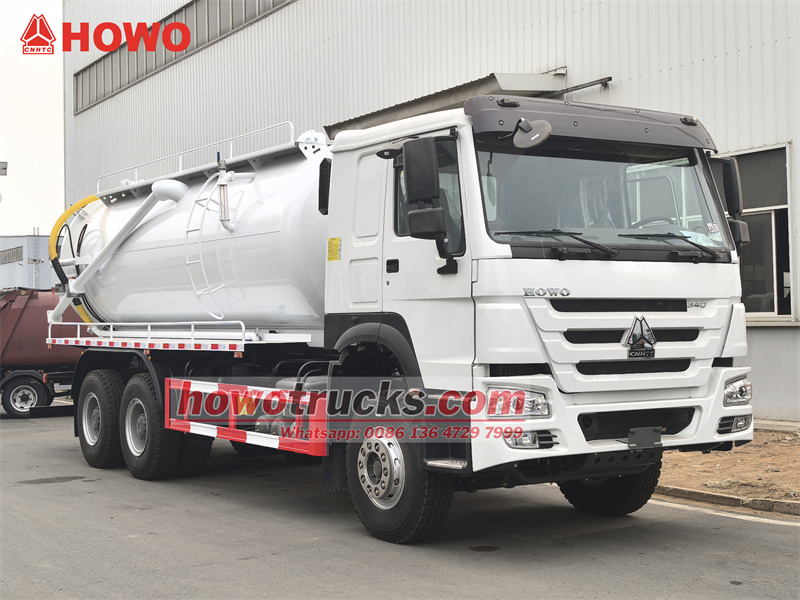

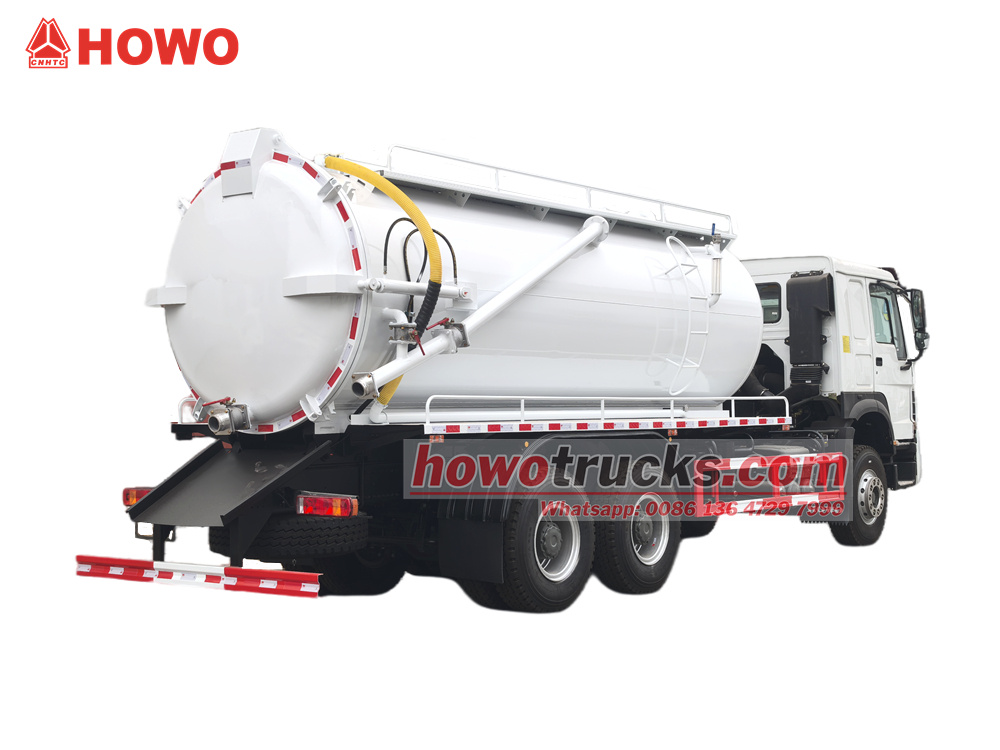

Ассенизационная машина HOWO 6x4 объемом 15 куб. м построена на базе шасси HOWO HW76 с колесной базой 4600+1350 мм, оснащена двигателем Weichai WP10.340E22 и 10-ступенчатой коробкой передач Sinotruk HW19710. Верхняя часть кузова представляет собой резервуар для сточных вод объемом 15 куб. м, изготовленный из углеродистой стали толщиной 5 мм. Резервуар можно поднимать, а задний борт можно открывать. Машина также оборудована вакуумным насосом Jurop PN106D с производительностью 11 000 л/мин. Кроме того, машина оснащена смотровым окном, лестницей, сливным клапаном заднего борта и ручным гидравлическим рычагом управления со стороны водителя (для управления открытием/закрытием заднего борта и подъемом/опусканием резервуара).
Рабочая мощность :
15cbmТип каюты :
Howo HW76 cabinСистема привода :
6x4,RHDКолесная база (мм) :
4600+1350Специфика двигателя :
340HP / WEICHAI WP10.340E22Коробка передач :
HW19710 transmission, 10 forward and 2 reverseПередняя ось (кг) :
7000Задняя ось (кг) :
18000(2 AXLES)ОнАвтоцистерны для очистки канализации HOWO Это специализированный автомобиль, предназначенный для эффективной обработки жидких и полутвердых отходов. Оснащенный двигателем Weichai мощностью 340 лошадиных сил и 10-ступенчатой коробкой передач, он обеспечивает высокую мощность и адаптивность к сложным дорожным условиям. Основная конструкция грузовика — это 15-кубовый стальной бак, оснащенный итальянским высокопроизводительным вакуумным насосом Jurop, который быстро создает сильное отрицательное давление для эффективного откачивания осадка сточных вод, остатков из септических резервуаров, промышленных сточных вод и других отходов. Бак имеет гидравлический подъем, а задний борт может быть гидравлически открыт для быстрого опорожнения. Клапан сброса через задний борт также может быть открыт для отвода сточных вод, что делает работу чрезвычайно удобной. Мощное всасывание, прочная конструкция и простота в эксплуатации делают его широко используемым для очистки септических резервуаров, очистки канализационных стоков, откачки осадка и других операций.

Наша фабрика — профессиональный производитель грузовых автомобилей.
Гарантируем, что вся продукция абсолютно новая и высокого качества.
»I.Описание и представление продукта:
Производитель:CS TRUCKS GROUP LIMITED
Характеристики продукта
1. Проверенная силовая установка: Двигатель Weichai + трансмиссия Sinotruk + шасси HOWO – Удачное сочетание стабильной работы и обширной общенациональной сети сервисного обслуживания.
2. Мощное всасывание: Высокопроизводительный вакуумный насос JUROP обеспечивает высокую эффективность и способен работать в различных сложных условиях.
3. Удобная разгрузка: Двухрежимная разгрузка (подъемный механизм + прямая выгрузка через задний борт) позволяет использовать отходы различной вязкости.
4. Резервуар большой емкости: Большой всасывающий резервуар объемом 15 кубических метров обеспечивает высокую вместимость и эффективность работы.
5. Простота в использовании: Оснащен рычагом ручного гидравлического управления на уровне земли для простоты и удобства использования.
» II.Технические характеристики вакуумного отсоса HOWO объемом 15 куб. мгрузовик:
| HOWO 15 куб.м вакуумное всасывание грузовик | |||
| Общий | Марка автомобиля | CS TRUCKS | |
| Модель автомобиля | CS5250GXH | ||
| Марка шасси | ХАВО | ||
| Габаритные размеры | 9760 х 2550 х 3540 мм | ||
| Полная масса транспортного средства / Снаряженная масса | 25000 кг / 11500 кг | ||
| Осевые нагрузки | 7000/18000 кг | ||
| Такси | Вместимость кабины | Салон HOWO HW76, полтора ряда сидений, кондиционер, USB-порт, система помощи при поворотах. | |
| Двигатель | Тип топлива | Дизельное топливо, 6 цилиндры в ряд, 4-тактный, с наддувом, с промежуточным охлаждением, с водяным охлаждением | |
| Бренд | Вэйхай | ||
| Модель | WP10.340E22 | ||
| Власть | 340 HP/ 250 кВт | ||
| Номинальная скорость | 2200 об/мин | ||
| Максимальный крутящий момент | 1250 Н·м | ||
| Максимальная скорость вращения с максимальным крутящим моментом | 1400-1600 об/мин | ||
| Смещение | 9,726 л | ||
| Стандарт выбросов | Евро 3 | ||
| Шасси | Тип привода | 6x4, левый ручное управление | |
| Передача инфекции | Трансмиссия HW19710, 10 передач переднего хода и 2 передачи заднего хода. | ||
| Колесная база | 4600+1350 мм | ||
| Количество осей | 3 | ||
| Технические характеристики шин | 12.00R20 | ||
| Номер шины | 10 шины и 1 запасное колесо | ||
| Максимальная скорость | 89км/ч | ||
| Топливный бак | Топливный бак из алюминиевого сплава объемом 400 л | ||
| Краска | Металлическая краска | ||
| Надстройка | Танк | Вместимость резервуара | 15000 литры |
| Материалы для резервуара | 5углеродистая сталь толщиной мм с антисептическим покрытием | ||
| угол подъема резервуара | ≥45° | ||
| Вакуумный насос | Вакуум Насос | Jurop PN106D | |
| Поток | 660 м³/ч,11000 л/мин,388 куб. футов в минуту | ||
| Скорость вращения | 1300 об/мин | ||
| Максимальная скорость при максимальном разрежении | 2900 об/мин | ||
| Вакуум | 27.5 Hg,92% | ||
| Непрерывный вакуум | 18 Рв.,60% | ||
| Максимальное давление | 1,5 бар, 21,8 пси | ||
| Максимальная мощность холостого хода. | 18,4 л.с./13,6 кВт | ||
| Масса | 143 кг | ||
| Всасывающая головка | Длина 7 м, диаметр DN 100 мм. | ||
| Время всасывания | 250 с | ||
| Форсунки | В состав группы сопел входил набор | ||
| Вакуумный насос | Высокоэффективный, степень вакуумирования 93%, быстрое всасывание и нагнетание, высота всасывания 6 м. | ||
| Задняя дверь может открываться с помощью гидравлического привода для полной выгрузки твердых материалов. | |||
| В стандартную комплектацию входят: люк, набор инструментов, инструкция на английском языке... | |||
| Необязательный | ** Материал резервуара может быть нержавеющей сталью. | ||
» Ⅲ.Продукт Подробное введение

Конфигурация шасси
• Шасси: Кабина-шасси HOWO серии HW76, колесная база 4600+1350 мм, привод 6x4, высокая грузоподъемность.
• Двигатель: Оснащен двигателем Weichai WP10.340E22. Рабочий объем: 10 литров, максимальная мощность: 340 лошадиных сил. Этот двигатель известен своим высоким крутящим моментом, низким расходом топлива и высокой надежностью, обеспечивая достаточную мощность для насосных работ и транспортировки.
• Передача инфекции: Используется 10-ступенчатая механическая коробка передач Sinotruk серии HW19710. Большое передаточное число первой передачи обеспечивает отличную проходимость в гору, четко выраженный шаг переключения передач и превосходную плавность переключения.

Основная конфигурация тела:
1. Резервуар для откачки сточных вод:

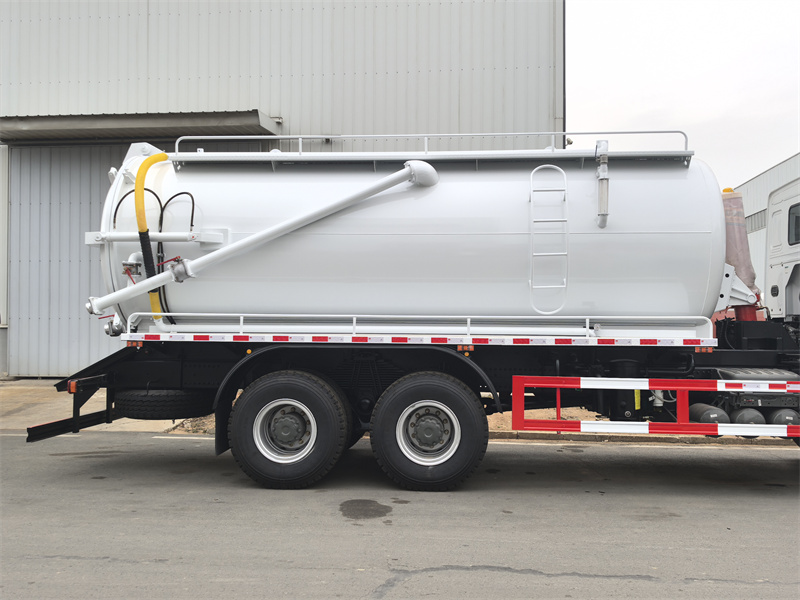

• Емкость: Резервуар объемом 15 кубических метров изготовлен из высококачественной стали Q235B толщиной 5 мм. Внутренняя поверхность резервуара обработана антикоррозионным покрытием для продления срока его службы.
• Особенности конструкции:

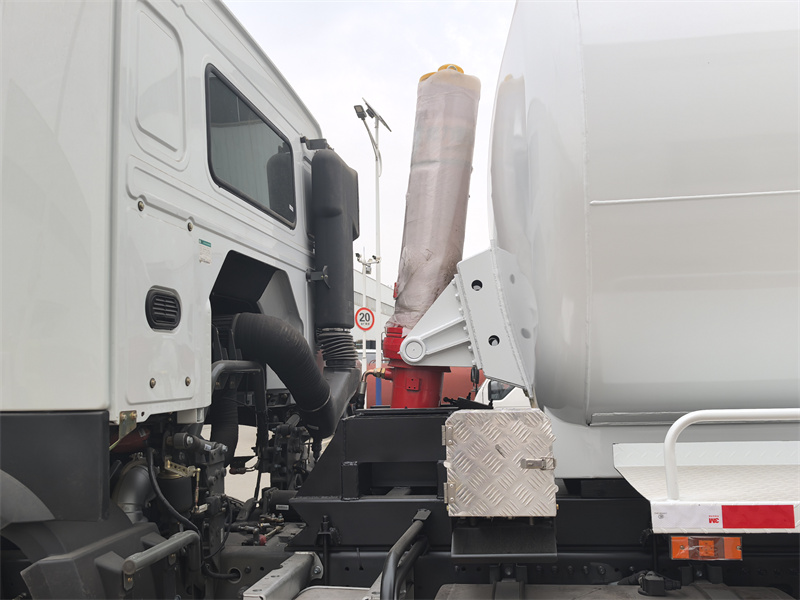

Гидравлическая подъемная система: Оснащенный гидравлическим подъемным механизмом, управляемым ручным гидравлическим рычагом со стороны водителя, он наклоняет и поднимает резервуар на 45 градусов.° угол, облегчающий быстрое опорожнение мусорных баков.

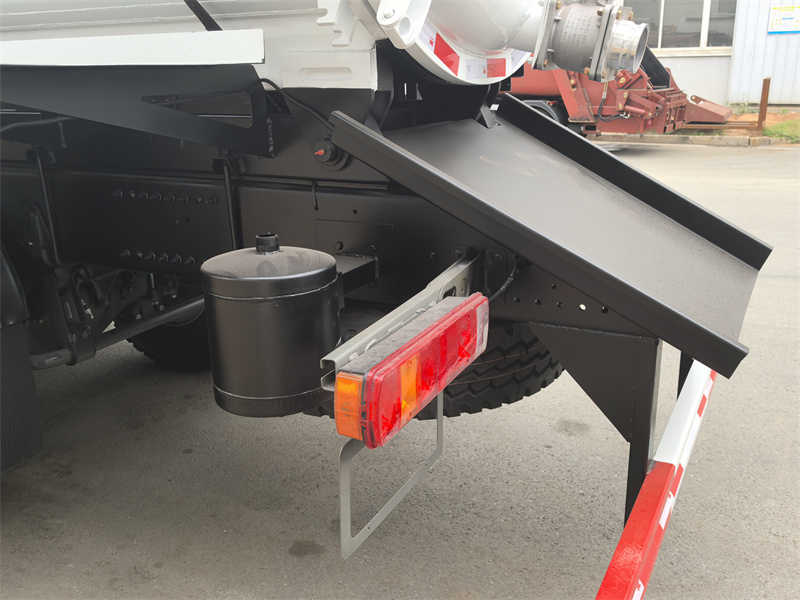

Задний борт: Задний борт оснащен гидравлическим механизмом открывания/закрывания с предохранительным замком, предотвращающим случайное открытие во время работы. Он также обеспечивает надежное уплотнение, исключающее риск протечек.

2. Вакуумная насосная система:

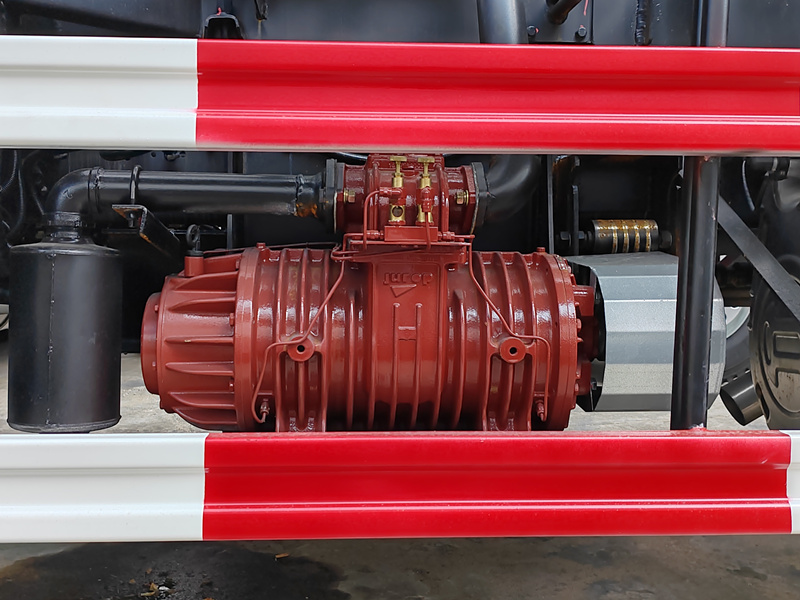

• Вакуумный насос: Оснащен известным роторно-лопастным вакуумным насосом Jurop PN106D.
• Скорость откачки: 11 000 литров/минуту. Этот насос обеспечивает высокую скорость откачки, высокое разрежение (27,5 рт. ст., 92%), большой диапазон всасывания и мощное всасывание, что позволяет быстро откачивать высоковязкий осадок и сточные воды.
3. Эксплуатация и управление:

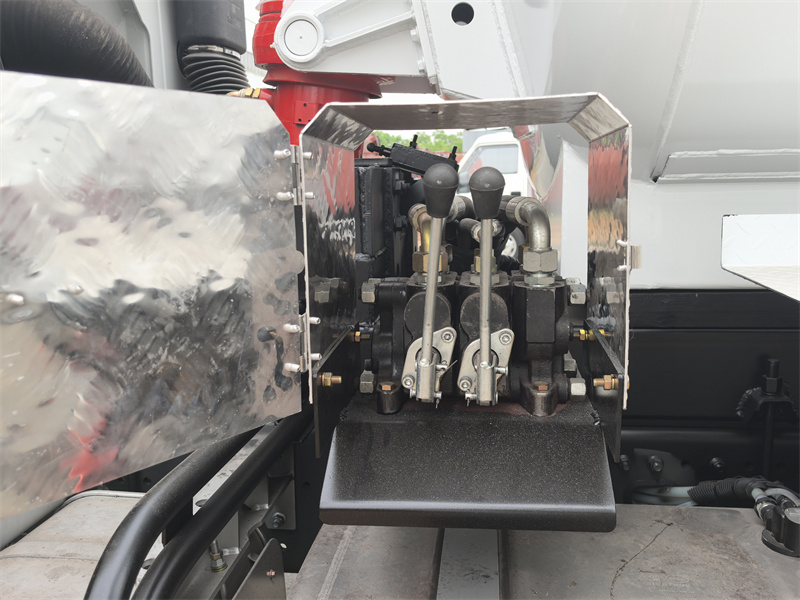

• Операция: Для централизованного управления сбоку кабины расположен гидравлический джойстик с ручным управлением. Оператор может легко поднимать/опускать резервуар и открывать/закрывать задний борт с земли, что обеспечивает безопасность, удобство и экономию времени.

4. Стандартная комплектация:
• Канализационный шланг: Используется для контроля уровня жидкости в резервуаре, чтобы предотвратить его переполнение и засасывание вакуумным насосом.
• Лестница: Позволяет операторам получить доступ к крыше резервуара для осмотра или наблюдения. Крыша резервуара имеет противоскользящее покрытие и оборудована боковыми ограждениями.
• Сливной клапан задней двери: Выполняет функцию вспомогательного сливного отверстия, позволяя сливать более жидкие жидкости, не поднимая резервуар.
• Предотвращающий переливной клапан: В верхней части резервуара установлен клапан, предотвращающий обратный поток отходов при его заполнении.
Чертеж ассенизационной машины:

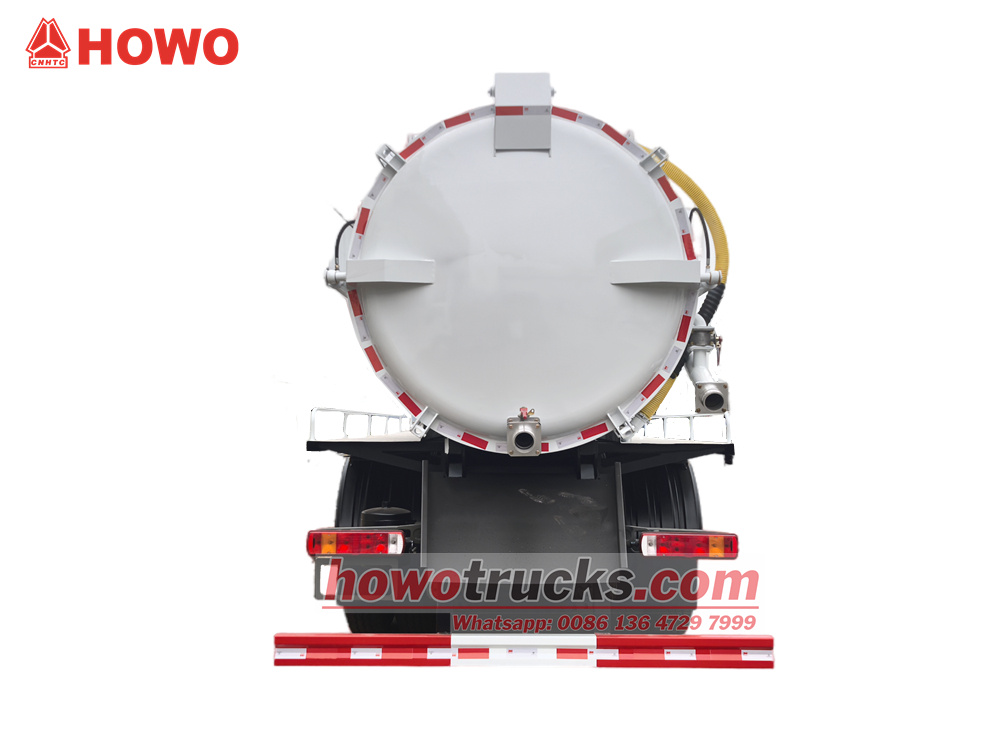

Откройте заднюю дверь:
UСброс сточных вод:


»IV. Принцип работы
Основной принцип работы ассенизационной машины основан на мощном всасывании вакуумного насоса. Двигатель приводит в движение вакуумный насос, который непрерывно откачивает воздух из герметичного резервуара, создавая внутри чрезвычайно высокий вакуум (состояние отрицательного давления). Под действием атмосферного давления сточные воды и мусор с силой вдавливаются в резервуар через всасывающую трубу, обеспечивая процесс всасывания. Во время работы уровень жидкости можно контролировать через смотровое стекло. Для опорожнения можно открыть заднюю крышку резервуара для непосредственного сброса, или жидкость может быть сброшена под избыточным давлением через выпускной клапан. Весь процесс контролируется гидравлической системой машины, которая управляет подъемом резервуара и открытием/закрытием клапана.
