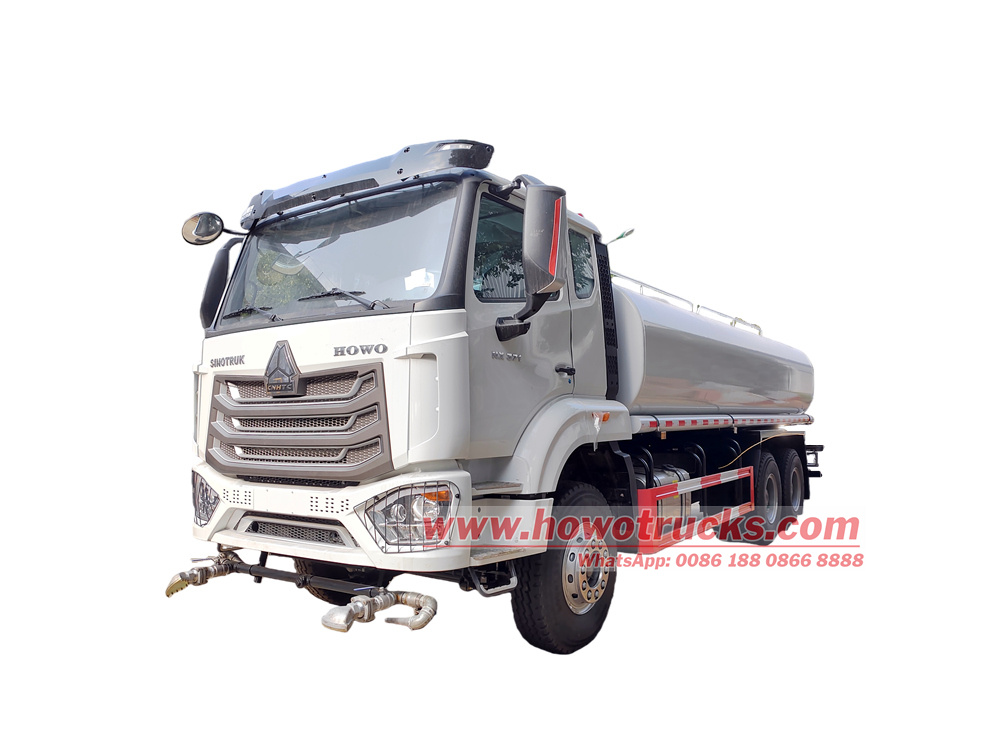

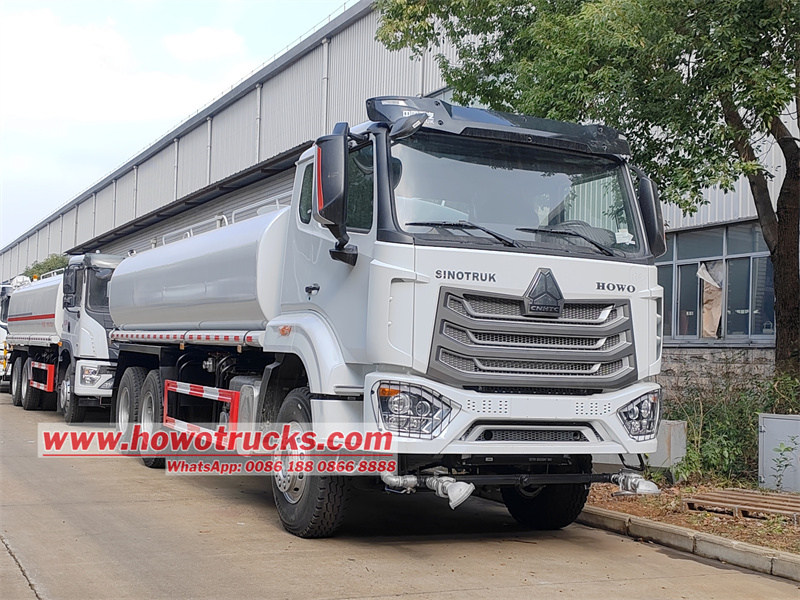

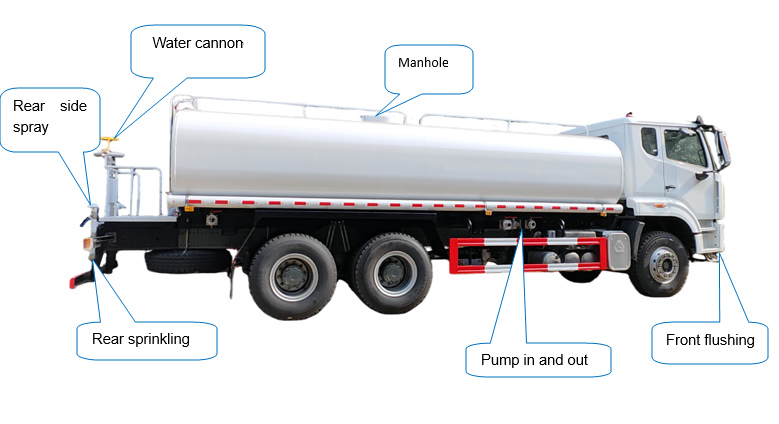

Автоцистерна HOWO объемом 20 куб. м с колесной базой 4600+1350 мм, двигателем Weichai WD615.47 и коробкой передач HW19710. Верхняя часть включает в себя изогнутый резервуар для воды из углеродистой стали объемом 20 куб. м, оснащенный четырьмя устройствами: передним промывочным устройством, задним боковым распылением, задним дождевальным устройством и задней водяной пушкой. Она оборудована центробежным водяным насосом 80QZF-60/90 с производительностью 60 м³/ч и высотой подъема 90 м. Насос оснащен входным и выходным трубопроводами, выпускным клапаном, платформенной лестницей, ограждением, ограждением на крыше резервуара и люком.
Рабочая мощность :
20000 litersТип каюты :
Howo NX one and half row cabinСистема привода :
6x4,LHDКолесная база (мм) :
4600+1350 mmСпецифика двигателя :
371 HP / Sinotruk WD615.47Коробка передач :
Sinotruk HW19710 10-speed, manualПередняя ось (кг) :
9500Задняя ось (кг) :

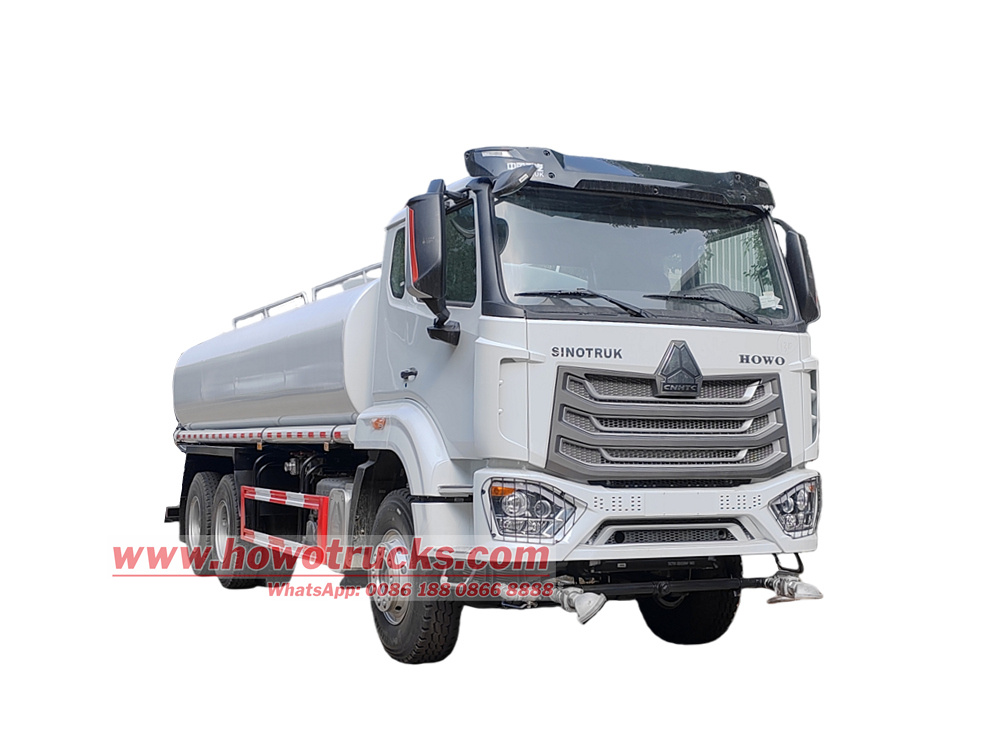

16000*2Он Автоцистерна HOWO для доставки воды в КонгоСозданный на базе шасси HOWO NX371 и оснащенный двигателем Weichai WD615.47, этот автопоезд специально разработан для таких задач, как очистка дорог и полив зеленых насаждений. Благодаря большому резервуару для воды объемом 20 куб. м, высокопроизводительному спринклерному насосу 80QZF-60/90 и различным насадкам, включая фронтальную промывку, заднее боковое распыление, заднее опрыскивание и водяную пушку высокого давления, он подходит для таких задач, как очистка дорог, полив зеленых насаждений и аварийное тушение пожаров.

◆ Технологические параметры продукта:
| Автоцистерна HOWO 6x4 объемом 20 куб. м. | ||
| Общий | Марка шасси | HOWO H77L |
| Габаритные размеры (Д*Ш*В) | 9850x2500x3150 мм | |
| Колесная база | 4600+1350 мм | |
| Снаряженная масса | 11250 кг | |
| Вес брутто | 25000 кг | |
| Нагрузка на оси | Передний мост VGD95/MCX16ZG (2 моста) | |
| Максимальная скорость | 82 км/ч | |
| Шасси | режим движения | 6x4 |
| Тип каюты | Кабина кабина HOWO H77L, полтора ряда сидений, кондиционер. | |
| Рулевое управление | ЛВД | |
| Шины | 10+1 | |
| Технические характеристики шин | 12.00R20 | |
| Коробка передач | HW19710 10-ступенчатая механическая коробка передач | |
| Топливный бак | 300 л | |
| Двигатель | модель двигателя | WD615.47 |
| Тип топлива и двигателя | Рядный 6-цилиндровый двигатель с водяным охлаждением, четырехтактный, с торможением выпускным клапаном, непосредственным впрыском топлива, турбонаддувом и промежуточным охлаждением. | |
| Лошадиная сила | 371 л.с./ 273 кВт | |
| Смещение | 9,726 л | |
| Максимальный крутящий момент | 1500 Н·м | |
| Номинальная скорость | 2200 об/мин | |
| Максимальная скорость вращения с максимальным крутящим моментом | 1100-1600 об/мин | |
| Стандарт выбросов | Евро 2 | |
| Параметры вершин | Объем резервуара для воды | 20 000 литров |
| Материалы для цистерн | Углеродистая сталь, толщина цистерны: 6 мм. | |
| Система загрузки | Загрузка сверху | |
| Материал корпуса | Высокопрочная износостойкая углеродистая сталь с антикоррозионной обработкой, на выбор нержавеющая сталь SS304. | |
| Отсек | 1 с внутренними противоволновыми перегородками | |
| Люк | 1, Европейские стандарты | |
| Спрей | Фронт и респрей ар сопло, задний водоем пушка | |
| Форму распыления можно регулировать: сильный дождь, умеренный дождь, моросящий дождь или дымка. | ||
| Ширина орошения | ≥14 м | |
| ширина струи воды из водяной пушки | ≥28 м | |
| Оборудование | Лестница, ящик для инструментов, боковое отделение для хранения труб, Впускной и выпускной клапан насоса | |
| Артезианский клапан, фильтр, распределительный клапан, дождевальная головка с функцией самовсасывания и нагнетания. | ||
| Водяной насос | Модель | Центробежный насос 80QZF-60/90 |
| Скорость потока | 60 м3/ч | |
| Поднимать | 90 м | |
| Голова | 6,5 м | |
| Входная скорость | 1180 об/мин | |
| Самовоспроизводящаяся производительность | 1.5 мин/4m | |
| Оснащенная мощность | 220,2 кВт | |
◆ Шасси:

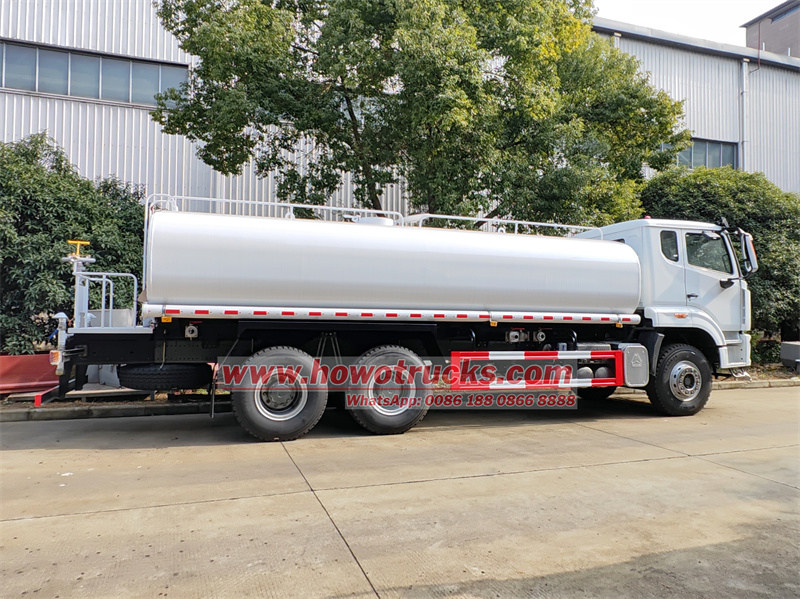

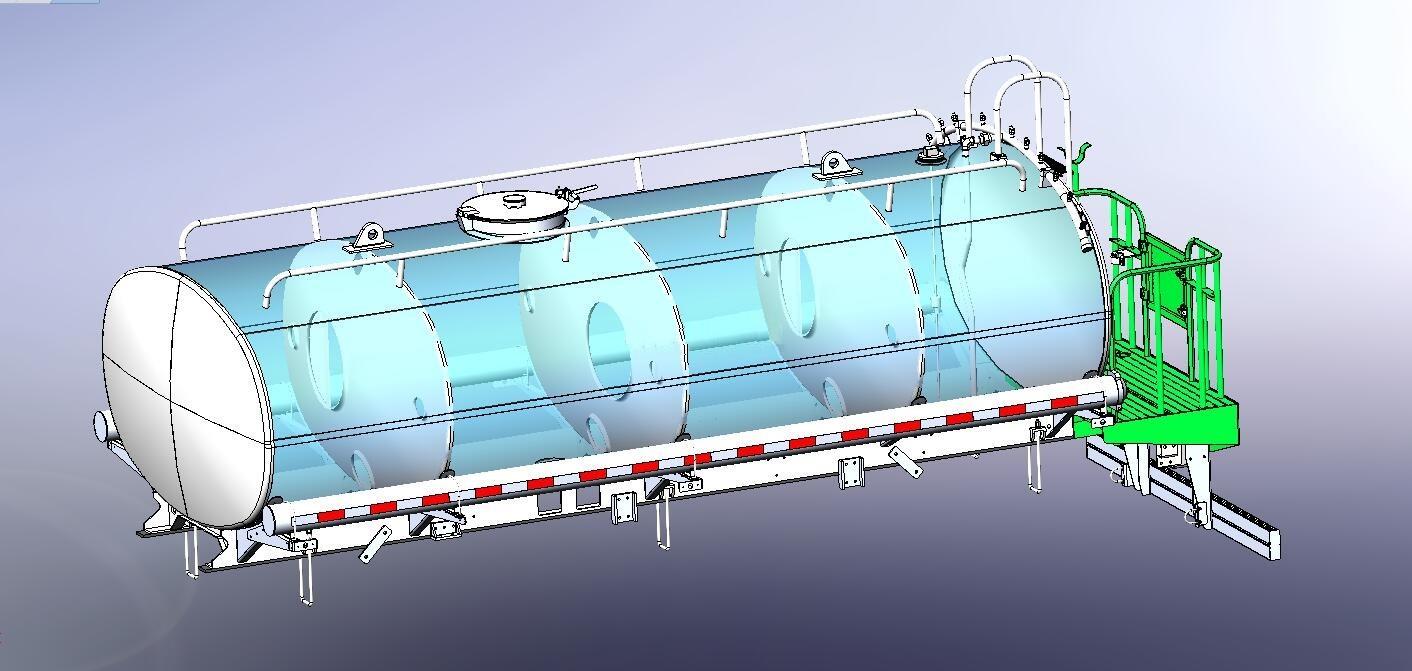

◆ Конструкция резервуара для воды:
Материал: Изготовлен из листовой углеродистой стали Q235B, имеет изогнутый корпус объемом 20 кубических метров, толщина стенки 4-6 мм и обработан антикоррозионными средствами.
Емкость: Высокий коэффициент использования объема, а также наличие волнонепроницаемых панелей внутри резервуара для уменьшения воздействия плескания жидкости на транспортное средство во время работы.

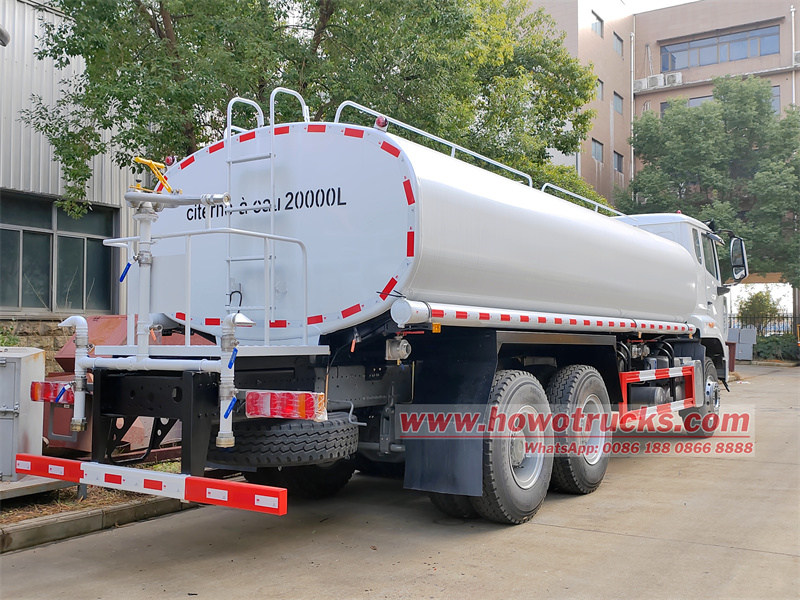

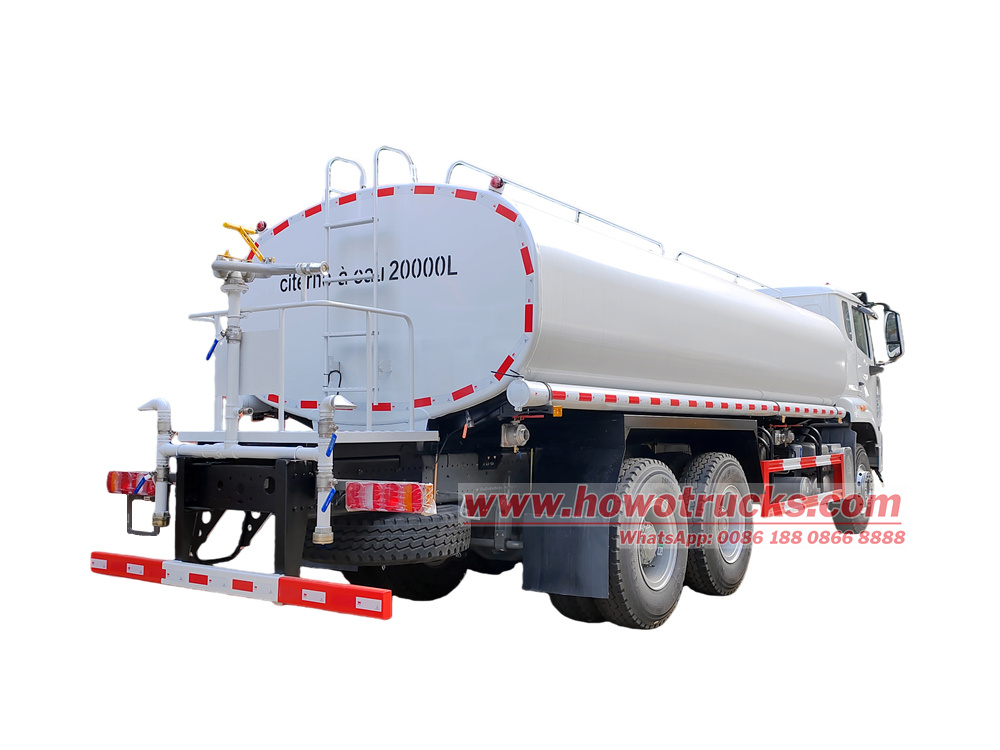

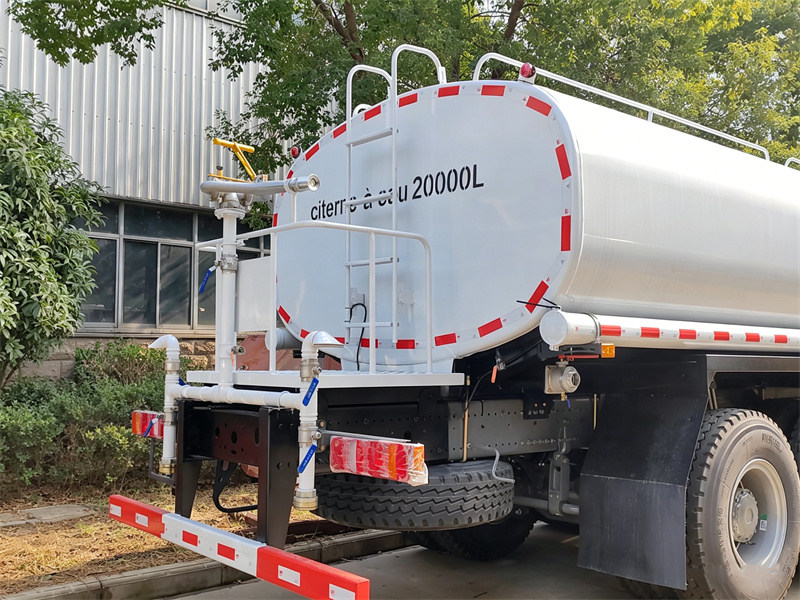

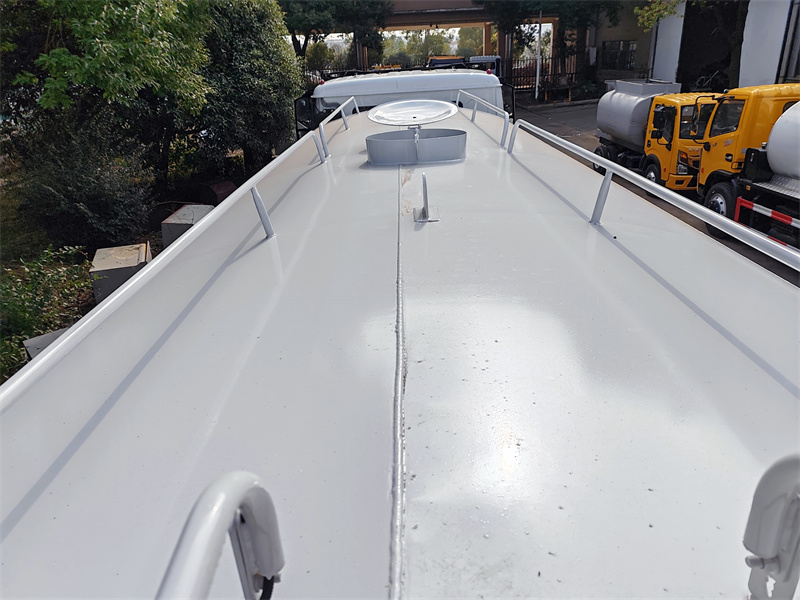

Люк и лестница: На верхней части резервуара расположен один люк диаметром 500 мм для технического обслуживания и очистки; лестница в хвостовой части и ограждение на верхней части резервуара облегчают операторам вход и выход из резервуара.


◆ Система полива:

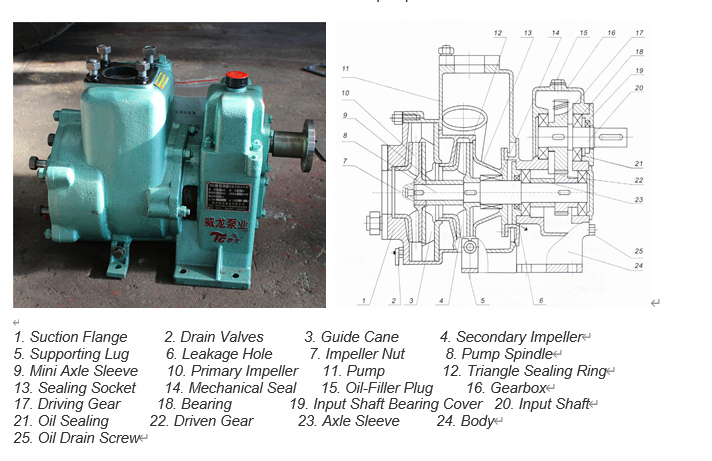

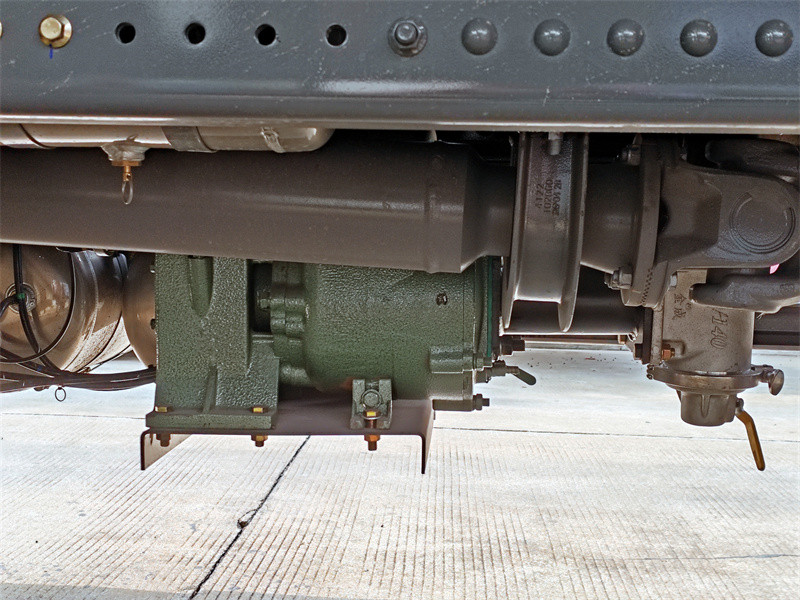

•Водяной насос: Центробежный водяной насос типа 80QZF-60/90 с производительностью 60 м³/ч, напором 90 м, скоростью вращения на входе 1180 об/мин, самовсасыванием 1,5 мин/4 м, конструкцией входа и выхода насоса, поддерживающей самовсасывание и саморазлив, и высотой всасывания ≥7 м.

• Система орошения:

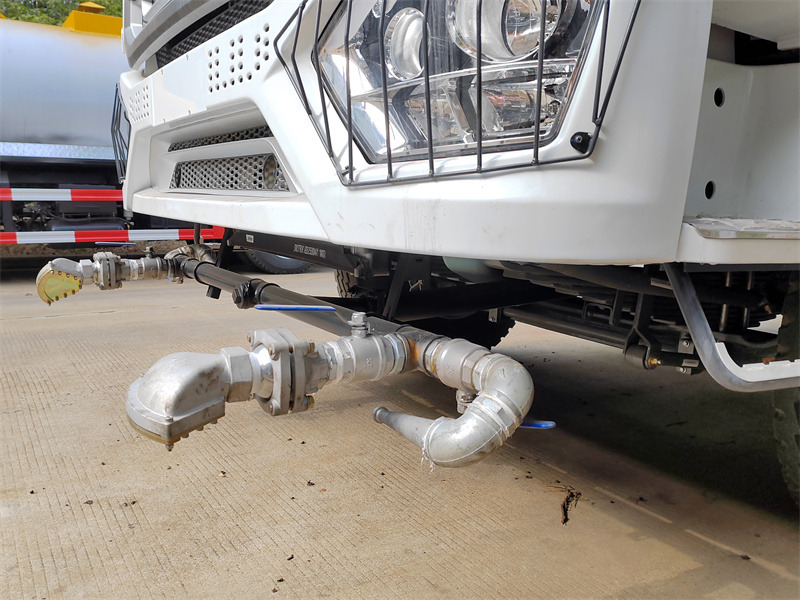

Тяга вперед: Благодаря симметрично расположенным двум форсункам ширина промывки составляет ≥14 м, что делает его подходящим для быстрой очистки дорог.
Задний распылитель: Насадка типа «утиный клюв» с шириной охвата ≥8 м используется для полива зеленых зон или подавления пыли на дорогах.
Задний полив: Благодаря круглой насадке вода распыляется равномерно, избегая образования локальных луж.

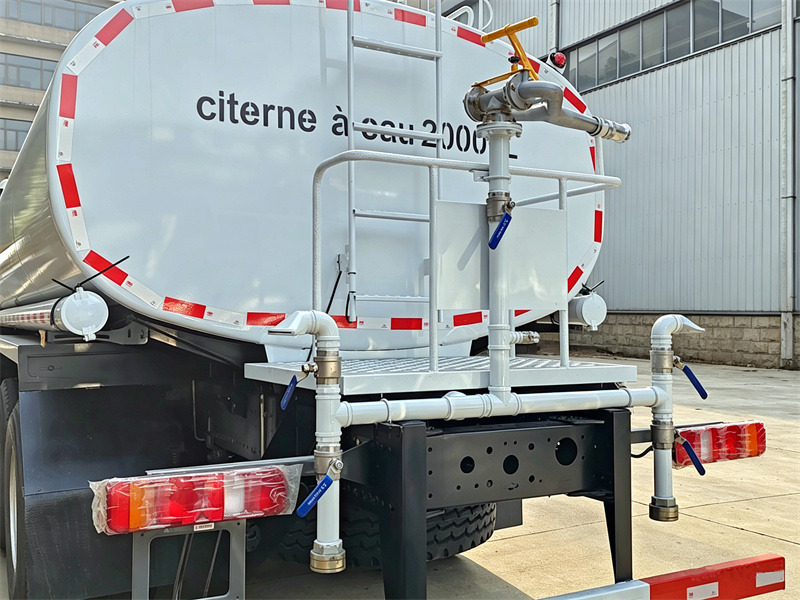

Задний водомет: Он может вращаться на 360°, обеспечивая дальность стрельбы ≥28 м. Поддерживается переключение между режимами прямого потока и распыления, что удовлетворяет потребности в промывке на большие расстояния или аварийном тушении пожаров.

система автоцистерн для воды
• Сливной клапан хвостовой части: Используется для быстрого слива оставшейся воды из резервуара, чтобы предотвратить замерзание зимой.

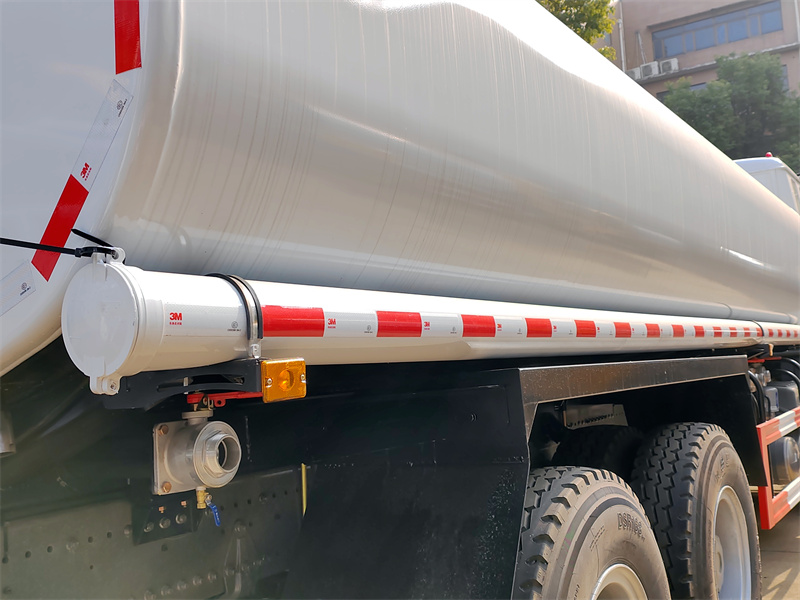

• Трубопроводная система: Высокая устойчивость к давлению, коррозионная стойкость, оснащен быстроразъемными соединениями и совместим с внешними пожарными рукавами.
• Метод контроля: Пневматическое управление шаровым клапаном с возможностью управления одной кнопкой из кабины, что экономит время и силы.

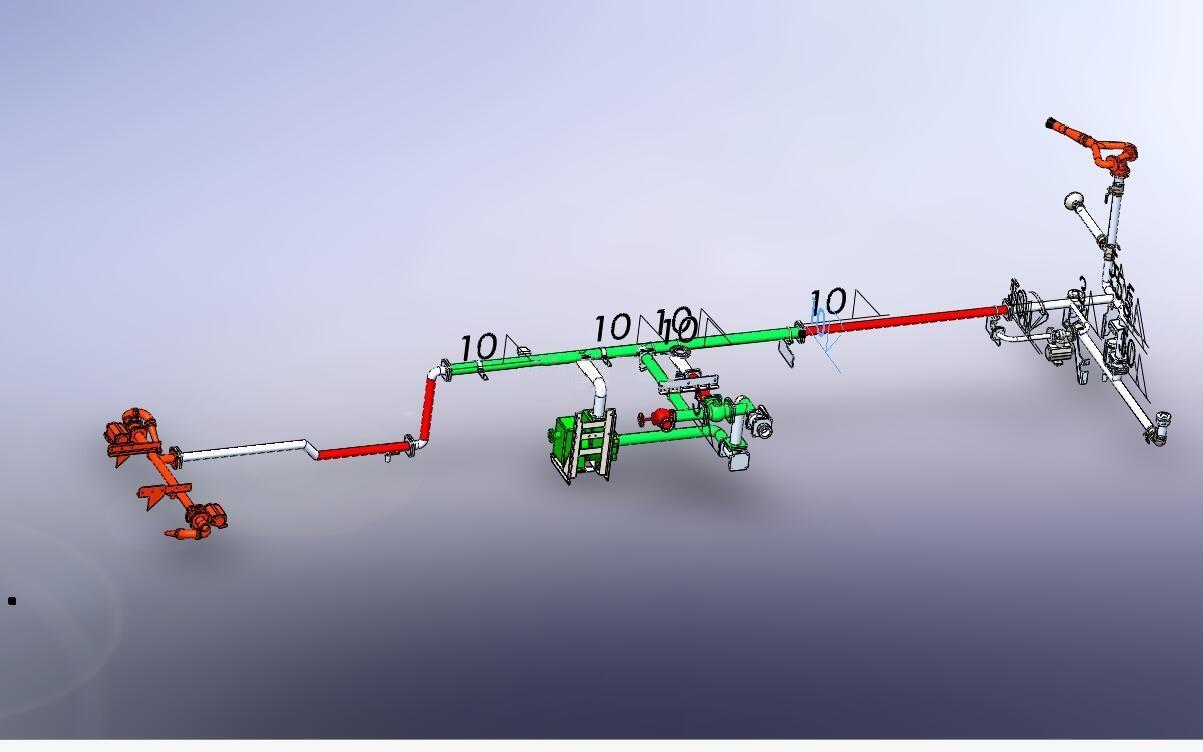

система трубопроводов автоцистерн для воды
◆ Принцип работы:
Система полива использует двигатель шасси в качестве источника энергии и передает мощность двигателя на специальный насос системы полива через устройство отбора мощности, обеспечивая полный комплекс функций всасывания воды, создания давления и распыления.

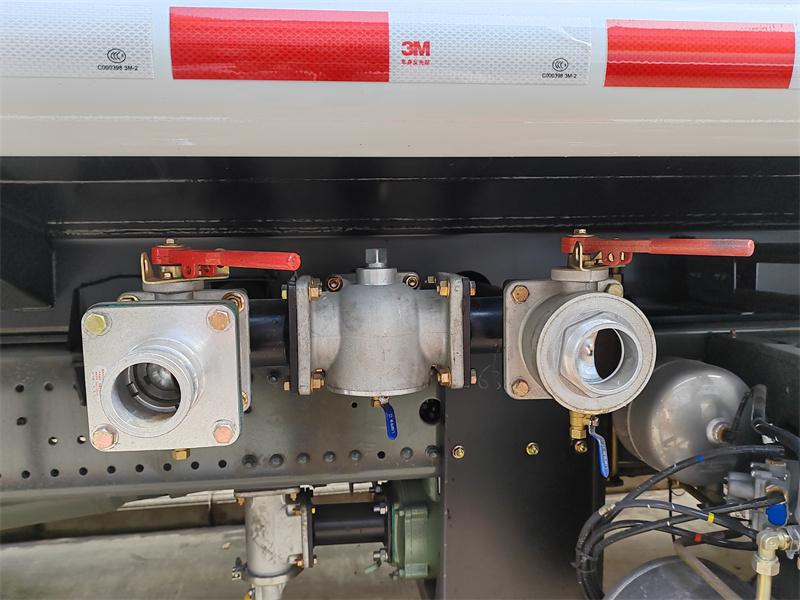

• Принцип работы насоса/заполнения водой (на входе насоса)
После запуска насоса рабочее колесо вращается, создавая отрицательное давление, которое затягивает внешние источники воды (такие как пожарные гидранты, реки, пруды и водонапорные башни) в резервуар через входной трубопровод насоса. Благодаря отрицательному давлению на всасывании и давлению подачи насоса достигается быстрая подача воды.
• Принцип работы распыления (откачка воды)
Вода из резервуара под действием силы тяжести поступает в водяной насос, и после создания давления насосом по трубопроводам транспортируется к различным рабочим устройствам.
◆ Приложения вКОНГО:
• Мойка и поливка для подавления пыли на городских дорогах, национальных автомагистралях и скоростных трассах.
• Полив зеленых зон и опрыскивание питомника.
• Подавление пыли на строительных площадках, в районах добычи полезных ископаемых, на угольных складах и в доках.
• Экстренное тушение пожаров, временное водоснабжение
