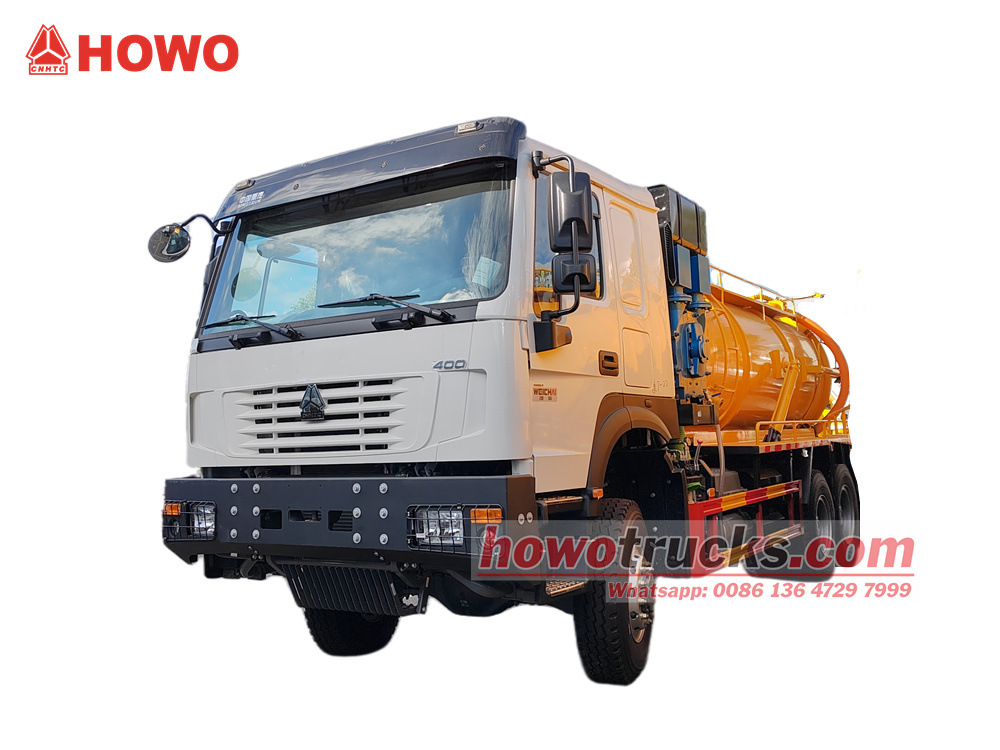

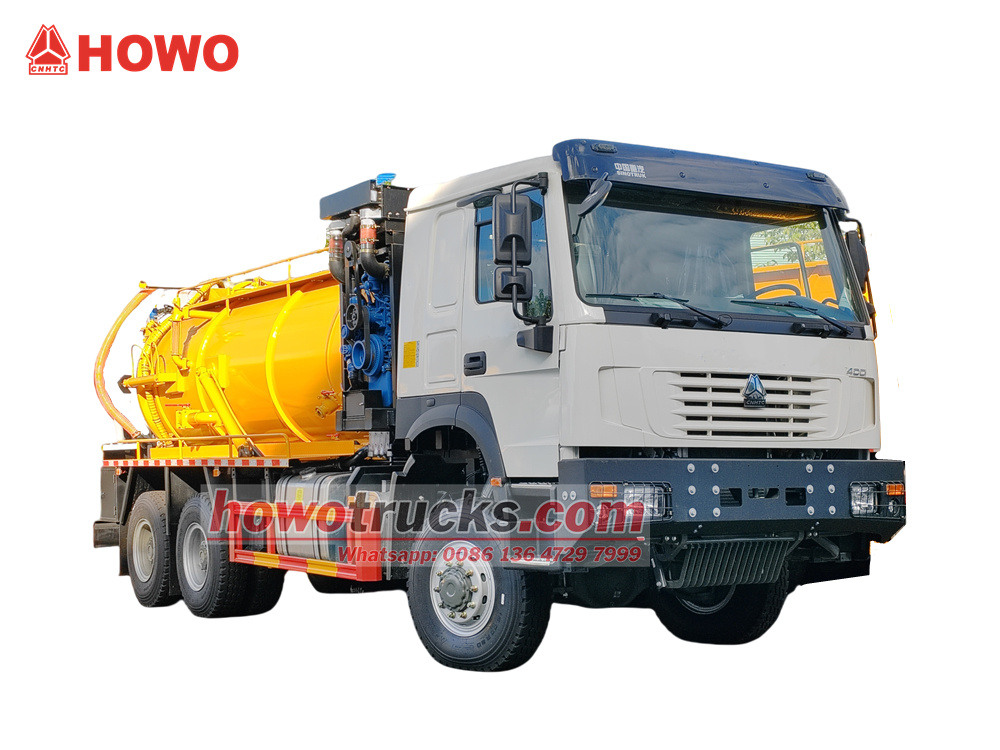

Комбинированный вакуумно-струйный аппарат Howo 6x6

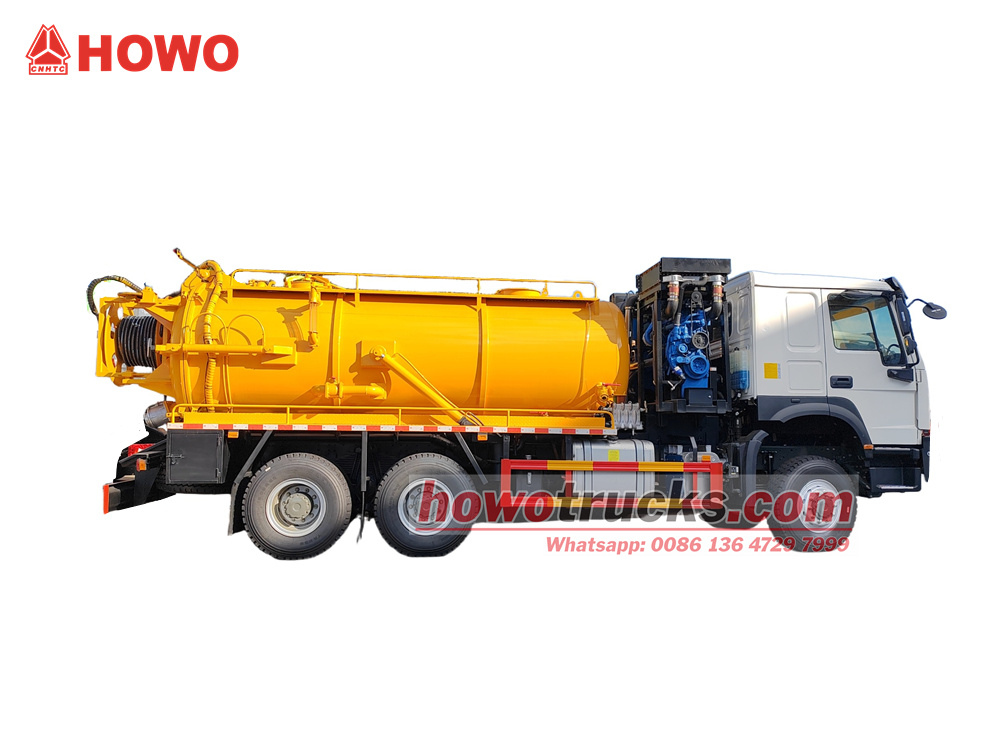

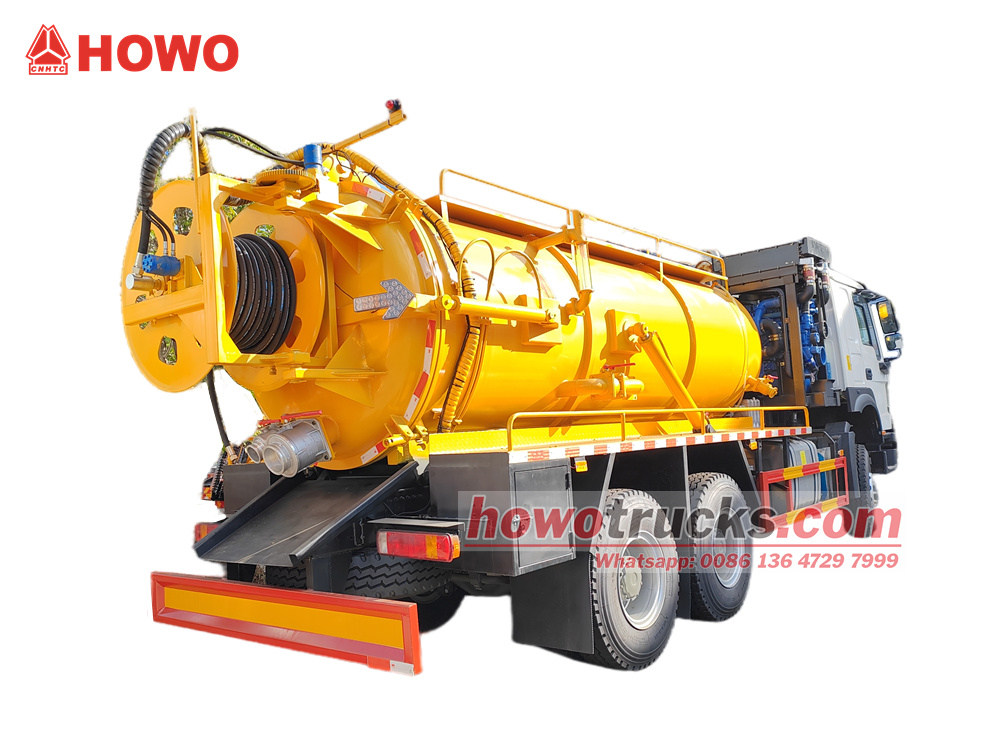

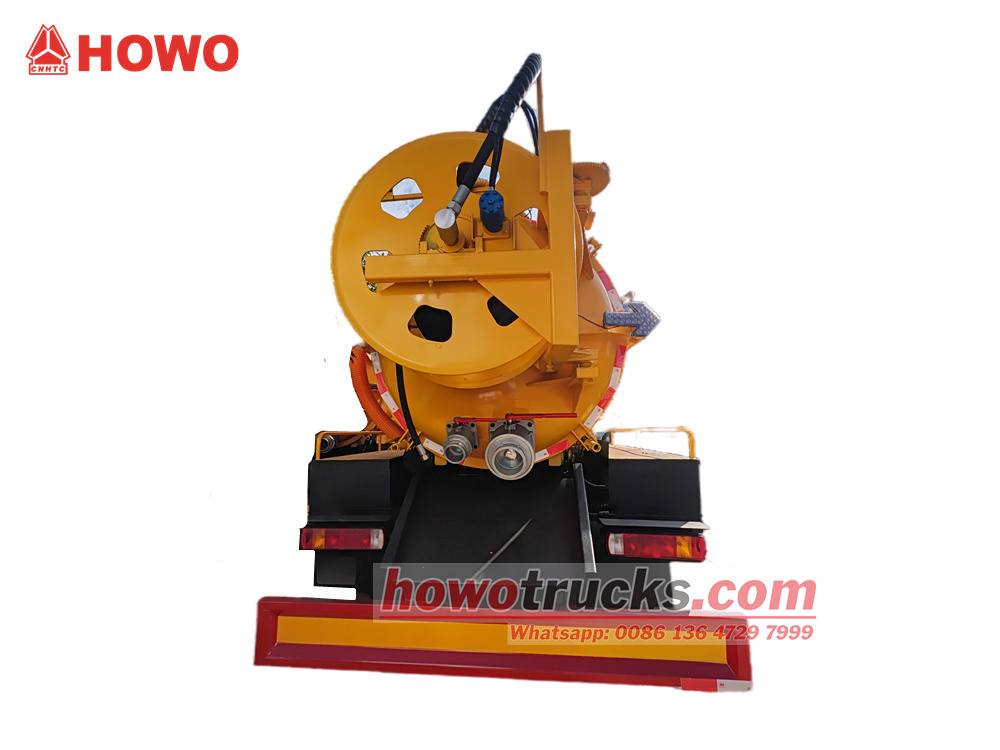

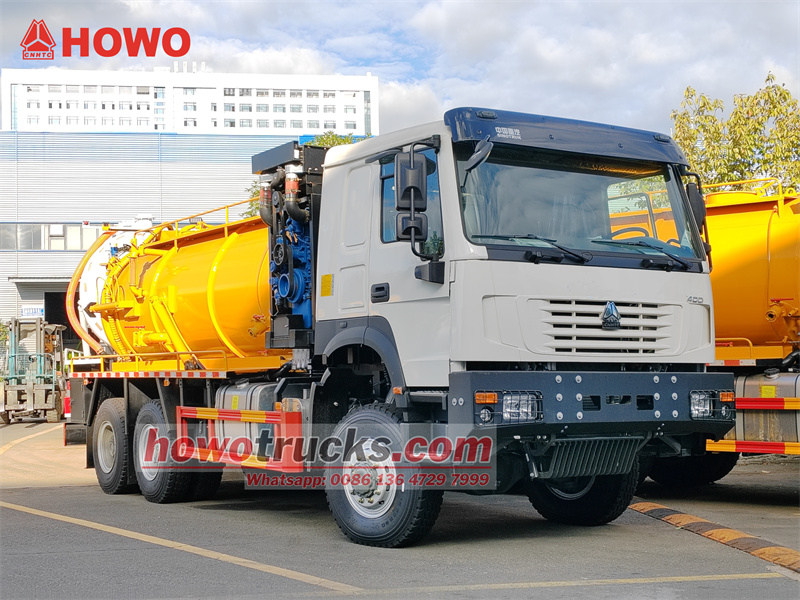

Дноуглубительный комбайн HOWO 6X6 объемом 12 куб. м создан на базе полноприводного шасси Sinotruk HOWO 6x6. Он имеет полукабину, колесную базу 4300 мм + 1400 мм и оснащен двигателем Weichai WP10H400E62 Euro 6 мощностью 400 л.с. и 10-ступенчатой коробкой передач HW19710. Машина оборудована 10-кубовым резервуаром для сточных вод и 2-кубовым резервуаром для очищенной воды, каждый из которых имеет отдельный отсек.
Ассенизационная машина Howo оснащена резервуаром для гидравлического масла, выпускным клапаном, вакуумным насосом СК-15 для циркуляции воды, всасывающим и нагнетательным трубопроводом для сточных вод, насосом высокого давления для очистки, катушкой высокого давления для очистки, пароотделителем, маслоотделителем, смотровым окном для контроля уровня жидкости и лестницей.
Рабочая мощность :
12cbmТип каюты :
Howo one and half cabinСистема привода :
6x6,LHDКолесная база (мм) :
4300+1400Специфика двигателя :
400HP/WP10H400E62Коробка передач :
HW 19710 10-speed,manualПередняя ось (кг) :
7000Задняя ось (кг) :
1800(2 axles)
Производитель:CSГРУППА ГРУЗОВЫХ АВТОМОБИЛЕЙ ЛИМИТЕД.
Мы являемся профессиональным производителем специализированной техники.
Совершенно новый и100%Качествогарантировано.
▶I. Введение в продукт:
ОнКомбинированный вакуумно-струйный аппарат Howo 6x6 Предназначен для дноуглубительных работ в городских условиях, удаления сточных вод и очистки под высоким давлением. Оснащен двигателем Weichai мощностью 400 лошадиных сил и 10-ступенчатой коробкой передач, что обеспечивает высокую мощность. Машина имеет встроенную 10-метровую стрелу.³ резервуар для сточных вод и 2-метровый резервуар³ Резервуар для чистой воды, каждый с отдельным отсеком. Оснащен вакуумным насосом циркуляции воды СК-15, насосом высокого давления для очистки и катушкой, эффективно выполняет операции по откачке сточных вод, дренажу и промывке труб. Это транспортное средство объединяет функции откачки сточных вод, дренажа и промывки под высоким давлением, что делает его пригодным для сложных дорожных условий и интенсивных работ, обеспечивая проходимость по бездорожью и эффективную производительность.
▶II. ПродуктФункции:
1. Адаптируемость к любым типам местности: Шестиколесный привод в сочетании с высоким дорожным просветом позволяет легко справляться со сложными условиями, такими как городские наводнения и горные дороги.
2. Многоцелевое транспортное средство: Интегрированные функции откачки, дренажа и промывки канализации под высоким давлением позволяют снизить инвестиционные затраты на оборудование.
3. Эффективная работа: Конструкция отсека в сочетании с мощным вакуумным насосом и насосом высокого давления для очистки сокращают циклы работы и повышают эффективность за один цикл.
4. Надежный и долговечный: Универсальная силовая установка Sinotruk HOWO в сочетании с двигателем Weichai обеспечивает низкий уровень отказов и простоту технического обслуживания.
▶II. ПродуктТехнические характеристики:
| Howo 6x6Грузовик для гидроструйной очистки канализации | ||||
| Общий | Марка автомобиля | CS TRUCKS | ||
| Модель автомобиля | CS5250GXH | |||
| Марка шасси | ИСУЗУ | |||
| Габаритные размеры | 9350 * 2550 * 3930 мм | |||
| Полная масса транспортного средства / Снаряженная масса | 25000 кг / 12500 кг | |||
| Осевые нагрузки | 7000/18000 (двухосная группа) | |||
| Такси | Вместимость кабины | Шасси-кабина SINOTRUK HOWO 6X6, полуторный ряд сидений, кондиционер, USB, система помощи при повороте руля. | ||
| Двигатель | Тип топлива | Рядный 6-цилиндровый двигатель, непосредственный впрыск, водяное охлаждение, четырехтактный, с турбонаддувом и промежуточным охлаждением, электронно управляемая система впрыска топлива высокого давления Common Rail, Hi+SC | ||
| Бренд | Вэйхай | |||
| Модель | WP10H400E62 | |||
| Власть | 400 л.с./ 294 кВт | |||
| Номинальная скорость | 1900 об/мин | |||
| Максимальный крутящий момент | 1900 Н·м | |||
| Максимальная скорость вращения с максимальным крутящим моментом | 1200-1300 об/мин | |||
| Смещение | 9,5 л | |||
| Стандарт выбросов | Евро 2 | |||
| Шасси | Тип привода | 6x6, левый ручное управление | ||
| Передача инфекции | HW19710 10-ступенчатая механическая коробка передач | |||
| Колесная база | 4300+1400 мм | |||
| Количество осей | 3 | |||
| Технические характеристики шин | 12.00R20 | |||
| Номер шины | 10 шины и 1 запасное колесо | |||
| Максимальная скорость | 85 км/ч | |||
| Краска | Металлическая краска | |||
| Надстройка | Танк | Вместимость резервуара | 10000 литры Резервуар для сточных вод, резервуар для воды для очистки объемом 2000 литров. | |
| Материалы для резервуара | Углеродистая сталь | |||
| Вакуумный насос | Высокое давление Вакуум Насос | Вакуумный насос циркуляции воды SK-15 YIFENG | ||
| Максимальное давление | 8000 Па | |||
| Скорость откачки | 15 м³/мин | |||
| уровень вакуума(-450 мм рт. ст.) ппрыжки ставка | 13,5 м³/мин | |||
| угол подъема резервуара | 45 градусов | |||
| Номинальная скорость | 970 об/мин | |||
| Власть | Вакуумный насос | 30 кВт | ||
| Компрессор | 37 кВт | |||
| Всасывающая головка | 7m | |||
| Форсунки | В состав группы сопел входил набор | |||
| Вакуумный насос | Высокоэффективный, степень вакуумирования 93%, быстрое всасывание и нагнетание, высота всасывания 6 м. | |||
| Насос высокого давления | Тип | SYLT/SY90-56 | ||
| Поток | 350 л/мин | |||
| Давление | 17 МПа | |||
| Труба высокого давления | 30-метровый водопровод высокого давления диаметромφ19 | |||
| струйное сопло | Стандартные 10 единиц с различными моделями. | |||
| Задняя дверь может открываться с помощью гидравлического привода для полной выгрузки твердых материалов. | ||||
| В стандартную комплектацию входят: люк, набор инструментов, инструкция на английском языке... | ||||
| Необязательный | ** Материал резервуара может быть нержавеющей сталью. | |||
▶Ⅲ. ПродуктПодробности:

Основная конфигурация шасси
1. Тип привода: полный привод 6x6, подходит для суровых условий, таких как грязь, склоны и грунтовые дороги.

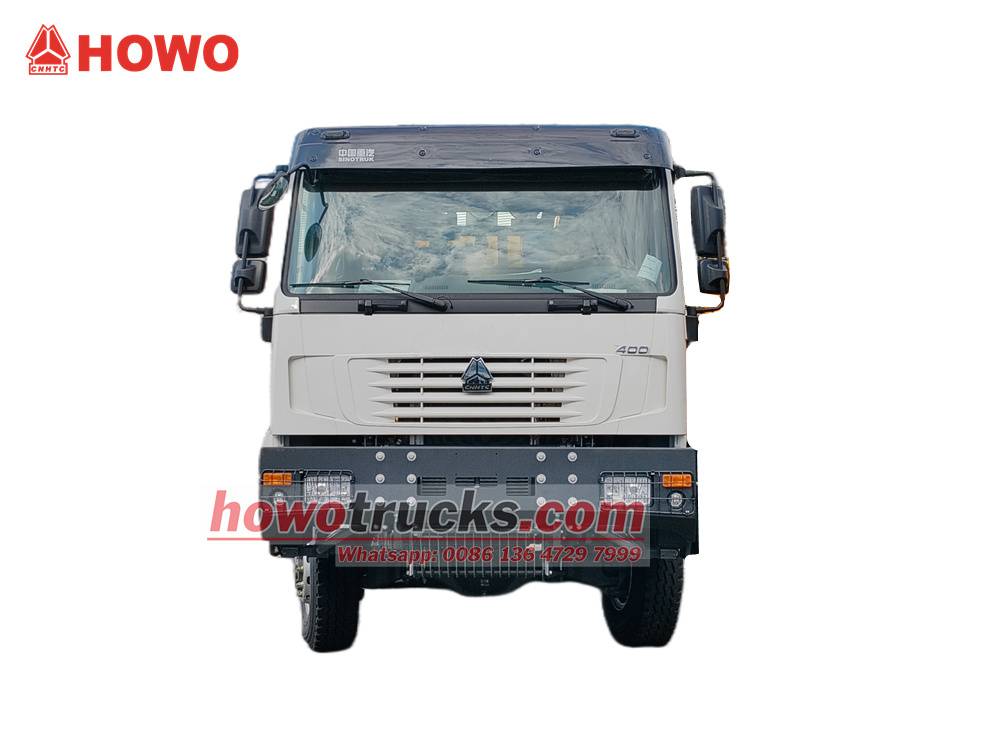

2. Кабина: полуторный ряд сидений, три места.
3. Колесная база: двухколесная компоновка 4300 + 1400 мм.
4. Силовой агрегат:
Двигатель: Weichai WP10H400E62, соответствующий стандартам выбросов Евро-6, обладает мощностью 400 лошадиных сил и высоким крутящим моментом на низких оборотах, что делает его подходящим для подъема в гору с тяжелыми грузами.
o Трансмиссия: 10-ступенчатая механическая коробка передач HW19710, предлагающая широкий диапазон передач и передаточных чисел.

Система верхней части тела:
Верхняя часть корпуса является ядром комбинированного землечерпательного аппарата, в который интегрирован резервуар объемом 12 кубических метров и различное специализированное эксплуатационное оборудование.
• Сборка резервуара:
Общая вместимость: 12 кубических метров.
o Раздельная конструкция отсеков: используется резервуар для сточных вод объемом 10 кубических метров + резервуар для чистой воды объемом 2 кубических метра. Такая конструкция обеспечивает строгое разделение чистых и загрязненных сред. Резервуар для чистой воды обеспечивает чистой водой систему очистки под высоким давлением, а резервуар для сточных вод хранит собранные отходы. Эти отдельные отсеки предотвращают взаимное влияние между ними, значительно повышая эффективность и удобство эксплуатации.

Основные операционные компоненты:
1. Вакуумная система отсоса:

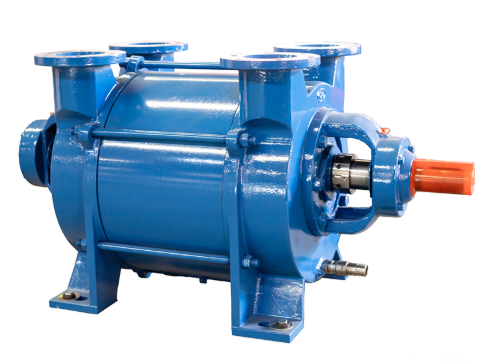

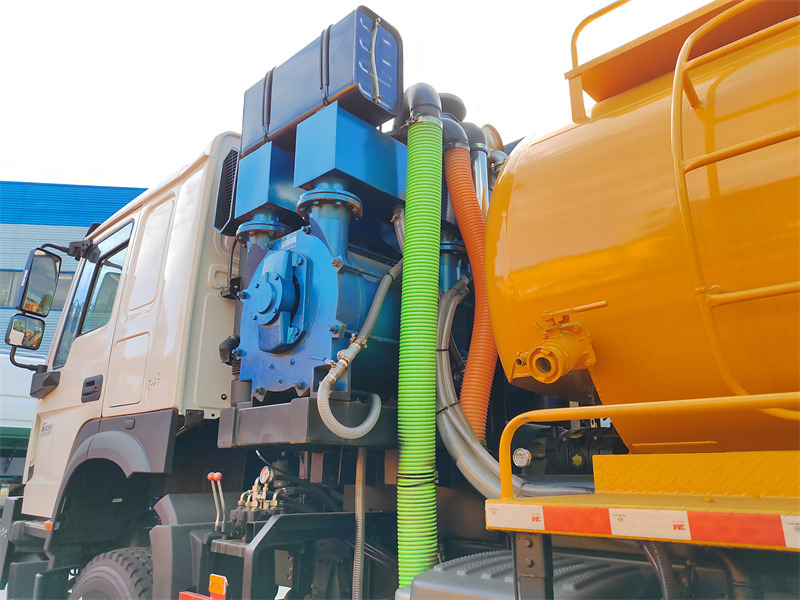

Основное оборудование:Вакуумный насос для циркуляции воды Yifeng SK-15. Максимальная всасывающая способность 15 м³.³Благодаря высокой производительности (от /мин) и максимальному вакууму -0,093 МПа, этот насос обеспечивает высокую скорость откачки, высокий вакуум и способность работать с небольшими объемами жидкости, что делает его ключевым элементом для эффективного откачивания сточных вод.
Вспомогательные системы: Оснащенные сепаратором водяного пара и маслоотделителем, эти устройства эффективно отделяют влагу и масляный туман от всасываемого воздуха, защищая вакуумный насос и предотвращая загрязнение окружающей среды.
Всасывающий трубопровод: Оснащен всасывающими и нагнетательными трубами большого диаметра для быстрого и надежного соединения, что обеспечивает эффективную откачку.



2. Система очистки под высоким давлением:

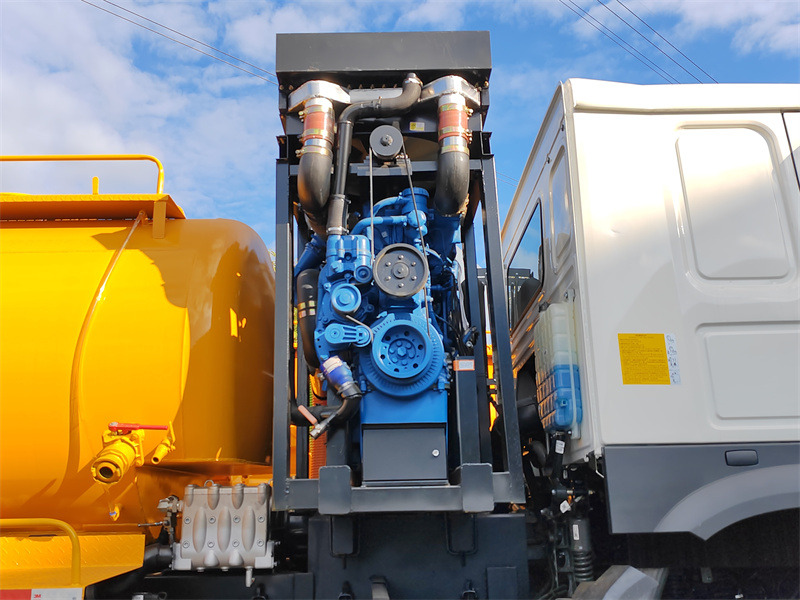

Основное оборудование: Насос высокого давления SYLT/SY90-56 с производительностью 350 л/мин создает чрезвычайно высокий напор воды для удаления засоров и промывки стенок труб.

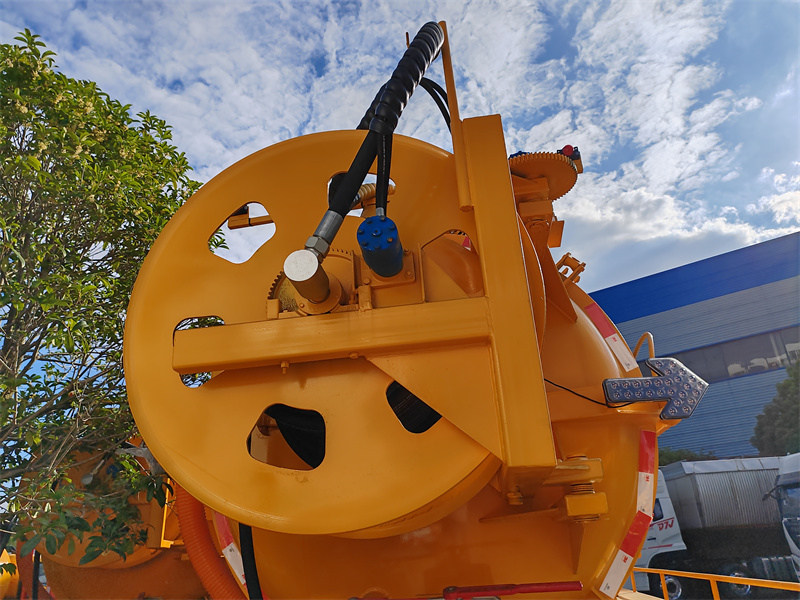

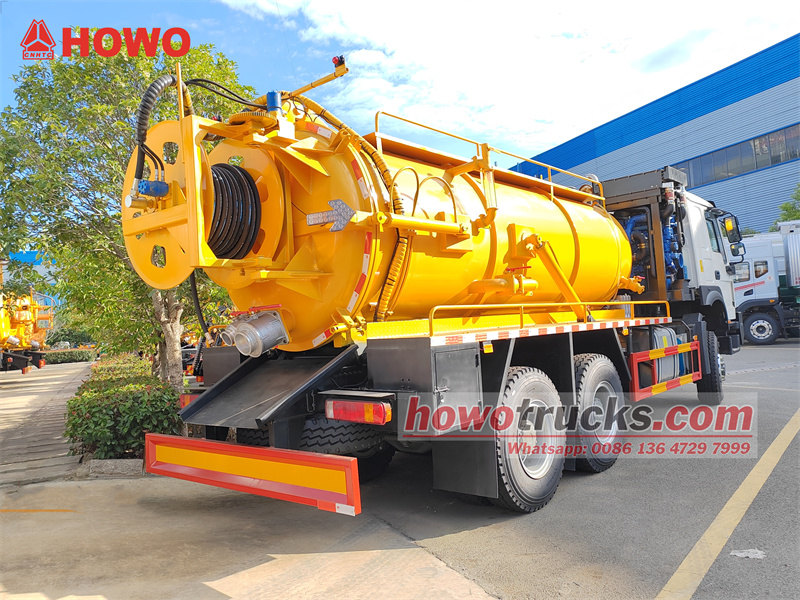

Устройство управления: Катушка для очистки под высоким давлением, обычно оснащенная шлангом высокого давления длиной в несколько десятков метров и специальной чистящей насадкой, обеспечивает гибкость в эксплуатации и позволяет проникать глубоко в трубы.
3. Гидравлическая система:

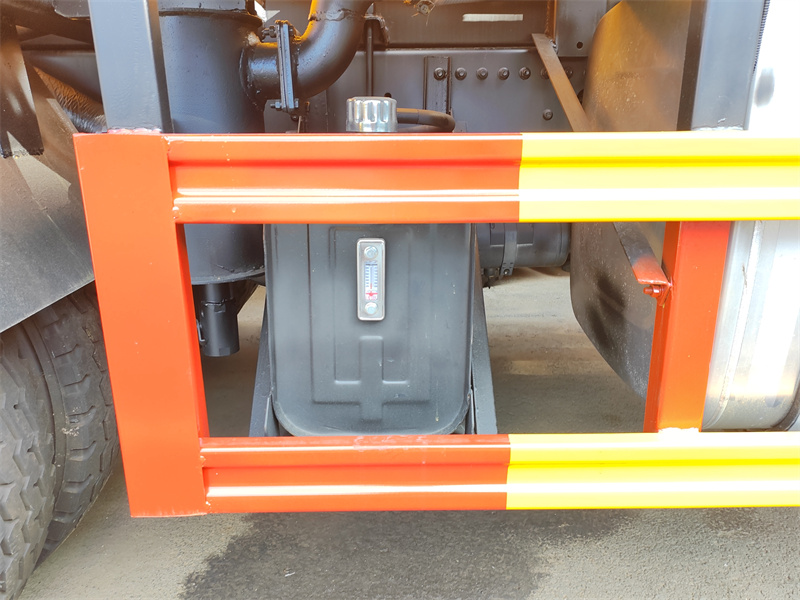

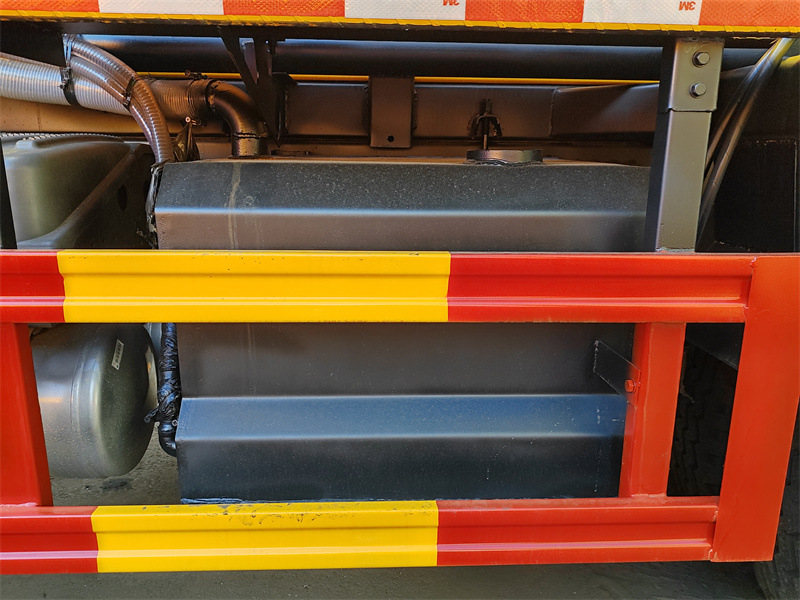

Источник питания: Независимый резервуар для гидравлического масла и гидравлический насосный агрегат обеспечивают стабильное и надежное гидравлическое питание для вакуумного насоса, катушки и другого оборудования.


4. Другие устройства:
o Прибор для контроля уровня жидкости: Позволяет оператору контролировать уровень жидкости в резервуаре в режиме реального времени, чтобы предотвратить перегрузку.

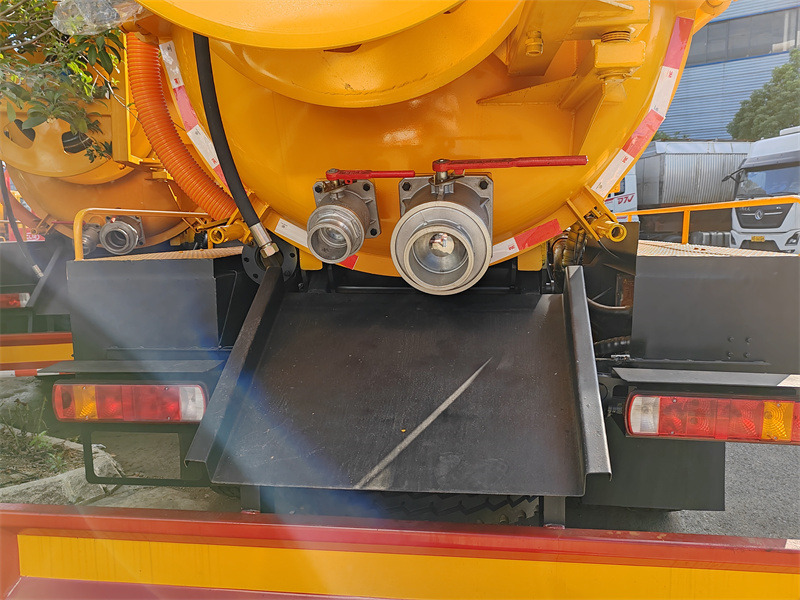

Сливной клапан: Обеспечивает быстрый и контролируемый сброс сточных вод из резервуара.
Лестница: С левой стороны резервуара установлена лестница для удобного доступа к нему при осмотре или техническом обслуживании.

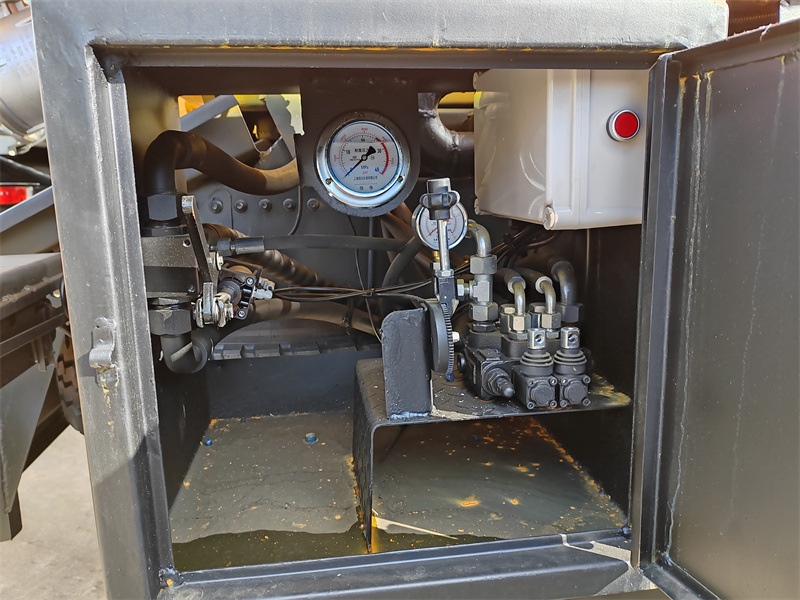

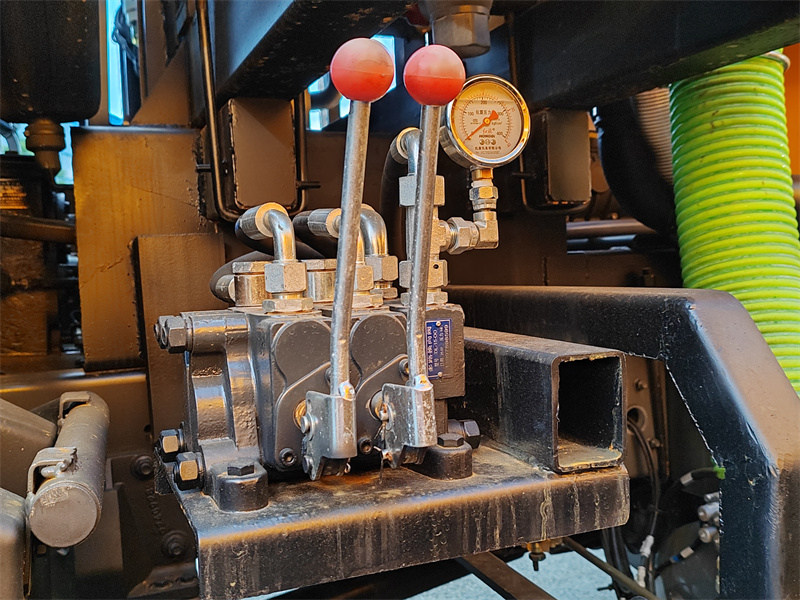

Рабочий клапан: Этот клапан, расположенный со стороны водителя и на задней двери, вручную управляет подъемом и опусканием бака, а также открытием и закрытием задней двери.
▶Ⅳ.Принцип работы:
Когда комбинированный дноуглубительный автомобиль HOWO 6X6 объемом 12 куб. м работает, сначала включается вакуумный насос для создания отрицательного давления. Эта всасывающая труба забирает сточные воды и ил из трубопровода или ямы в резервуар для сточных вод. Пароотделитель предотвращает попадание воды в насос, обеспечивая стабильность системы. Когда резервуар для сточных вод заполняется или нуждается в очистке, открывается выпускной клапан для сброса отходов. Во время фазы очистки под высоким давлением резервуар с чистой водой подает воду к насосу высокого давления. После создания давления струя воды под высоким давлением распыляется через катушечный шланг, воздействуя на засор и прочищая трубу. Гидравлическая система автомобиля контролирует скоординированную работу различных компонентов, а шасси с полным приводом 6X6 обеспечивает стабильную силовую поддержку, гарантируя эффективное выполнение комплексных операций по всасыванию, дренажу и промывке на сложном рельефе, завершая весь процесс обслуживания трубопровода.
