Схема конструкции подметальной машины для уборки HOWO.

Подметальные машины HOWO — это основное специализированное оборудование для современных санитарных работ, объединяющее в себе функции подметания, вакуумной очистки, мойки под высоким давлением и очистки дорожного покрытия. Они могут выполнять несколько задач за одну операцию, включая уборку мусора с дорог, подавление пыли и мойку бордюров. Они эффективно подавляют дорожную пыль, улучшают качество воздуха и способствуют нормализации и совершенствованию санитарных условий, а также долгосрочному управлению экологической обстановкой в ​​городах.

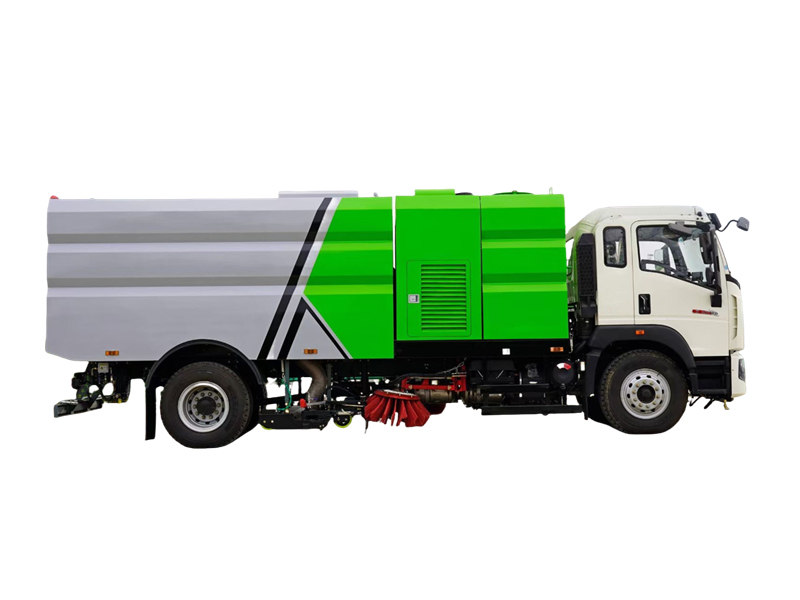

⇒ Общая схема компоновки транспортного средства:

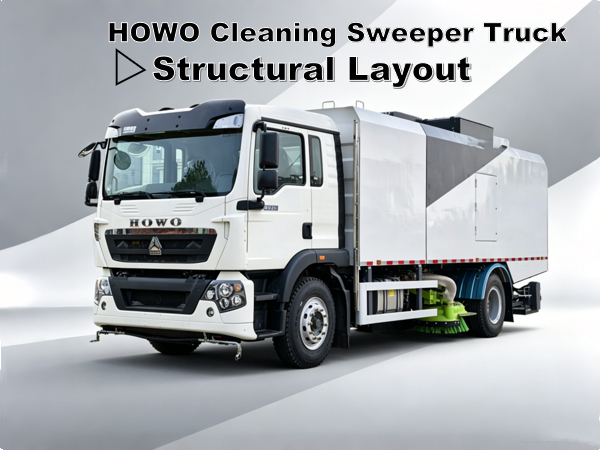

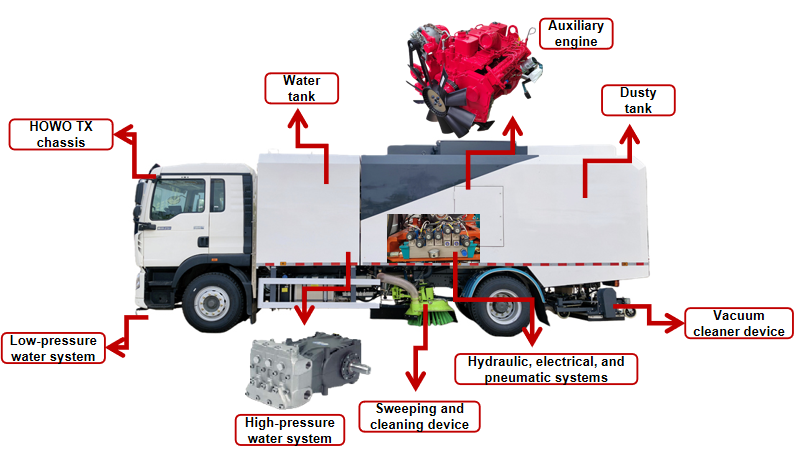

На компоновочной схеме подметальной машины HOWO показано, что надстройка состоит из кузова, шасси, подметально-моечного устройства, пылеулавливающего устройства, силовой установки, системы подачи воды под высоким давлением, системы подачи воды под низким давлением, системы орошения, гидравлической системы, электрической системы и пневматической системы. Рабочее устройство имеет центрально расположенные два подметальных диска, центрально расположенную широкую всасывающую форсунку и V-образную распылительную штангу.

1. Оптимизация компоновки резервуарного узла:

● Резервуары для чистой воды расположены независимо друг от друга перед силовой установкой, что снижает воздействие шума от силовой установки и электромагнитного излучения на кабину.

● Еще одна часть резервуара для чистой воды интегрирована в мусорный контейнер, что улучшает использование пространства и увеличивает объем мусорного контейнера до 6 м³, а объем резервуара для воды — до 5 м³.

● Внутри мусорного контейнера установлены форсунки с высоким расходом и давлением для быстрого ополаскивания и самоочистки.

● Как резервуар для чистой воды, так и мусорный бак изготовлены из нержавеющей стали, что обеспечивает превосходную коррозионную стойкость и продлевает срок службы конструктивных элементов.

● Треугольная форма изгиба и загнутый край сверху позволяют избежать острых углов, что придает изделию оригинальный и изысканный внешний вид.

2. Адаптивное устройство управления сканированием:

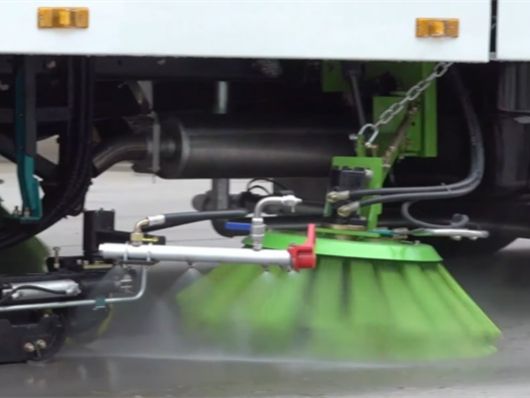

● Проектирование систем предотвращения столкновений: Левый и правый подметающие диски и конструкция распылительной штанги оснащены функциями автоматической защиты от препятствий и сброса настроек, что позволяет автоматически обходить твердые препятствия.

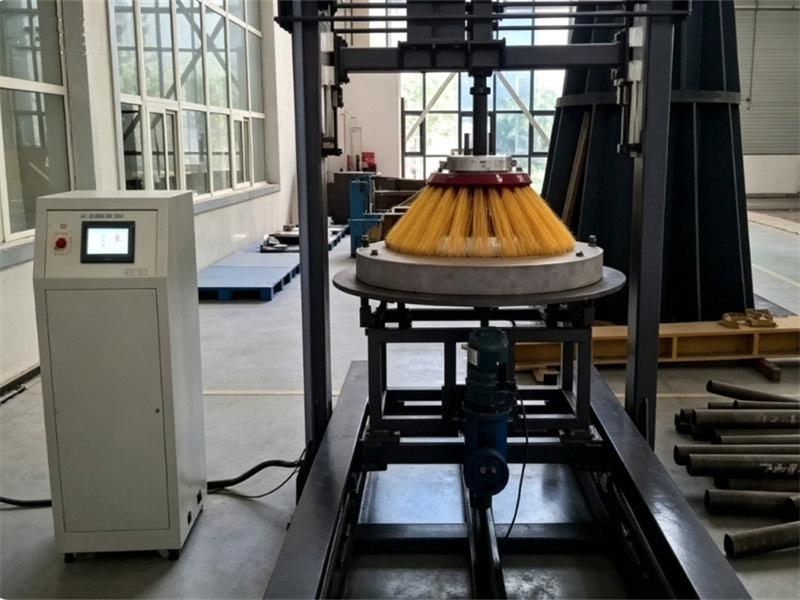

● Щетки с высокой износостойкостью: Путем регулирования пропорций полипропилена, полиэтиленового сырья, неорганических наполнителей и их добавок была разработана формула щетины с превосходной фрикционной и износостойкостью.

Одновременно с этим проводилось тестирование производительности каждой экспериментальной формулы. Щетинки щетки на основе нейлона показали 100% увеличение срока службы, что снизило эксплуатационные расходы пользователя на 50%.

3. Высокоэффективное устройство для сбора пыли:

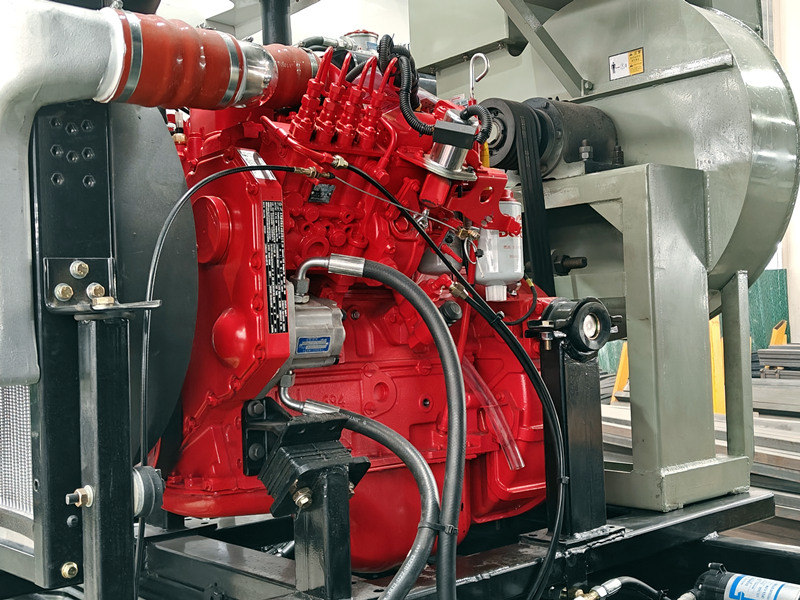

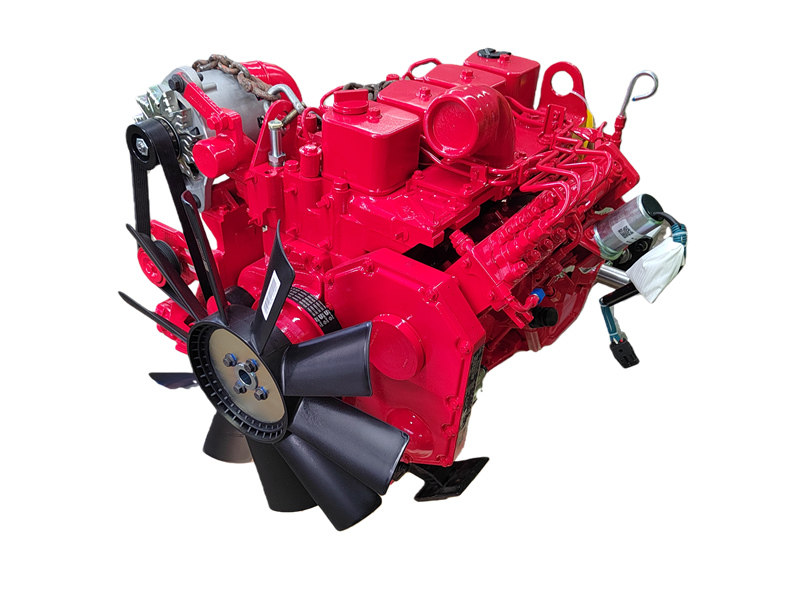

● Основной источник питания, вспомогательный двигатель:

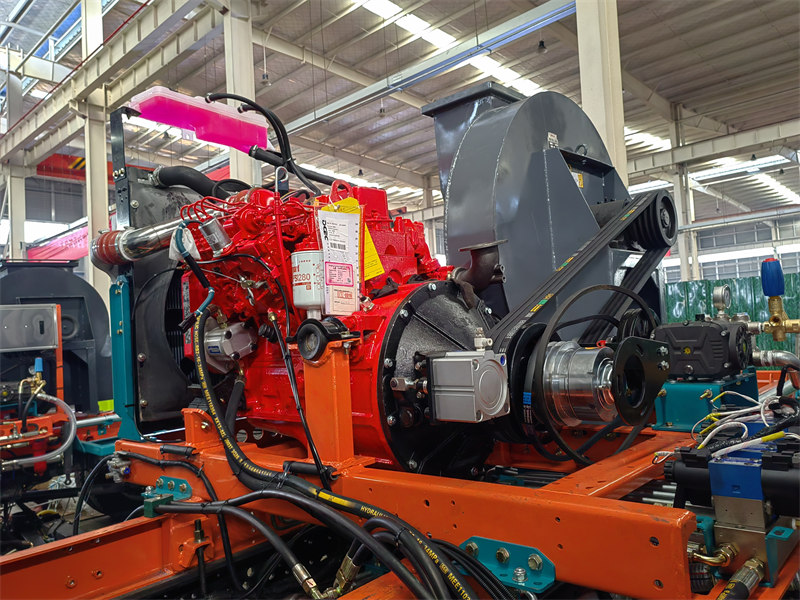

Система воздуховодов является основой пневматической системы транспортировки мусора подметальной машины. Она включает в себя 3 основные части: всасывающее сопло, кожух воздуховода и вентилятор, определяющие мощность всасывания мусора.

● Высокоэффективная присоска:

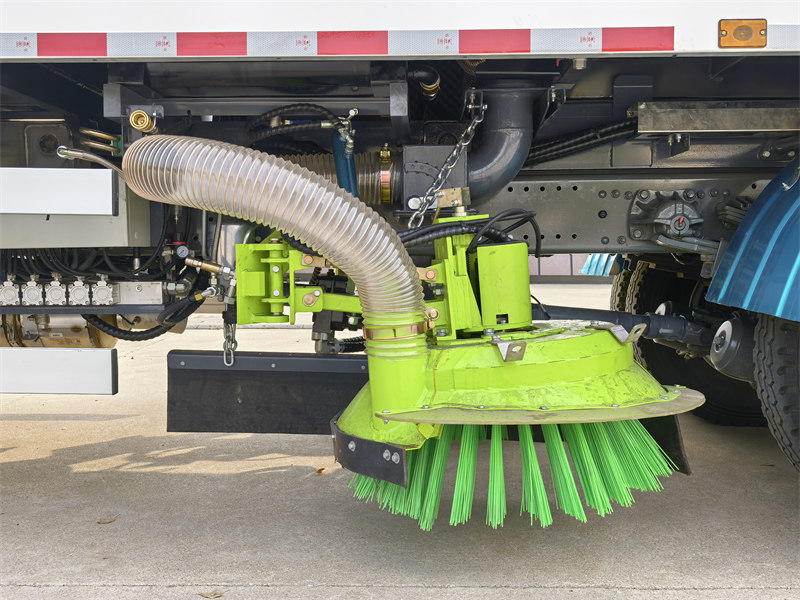

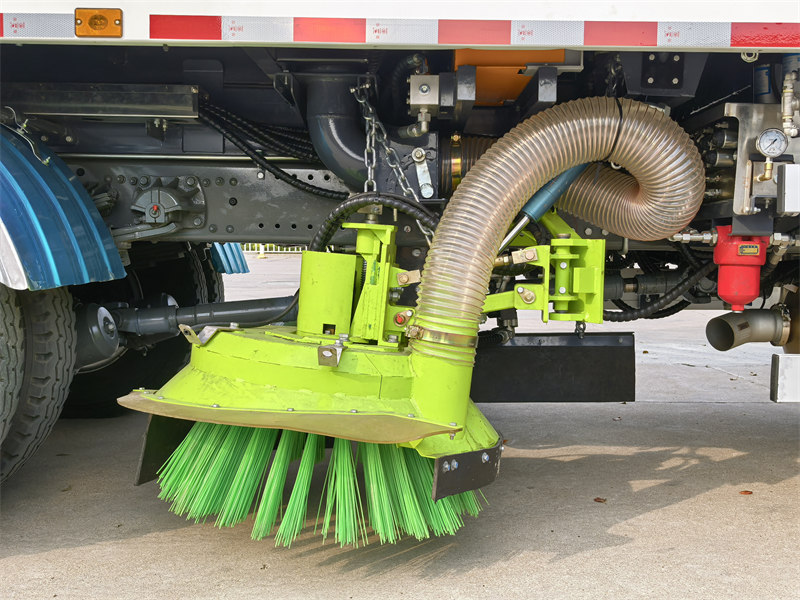

♦ Пылеуловительное устройство расположено перед задней осью автомобиля и представляет собой конструкцию с плавающей всасывающей форсункой и двойным воздуховодом.

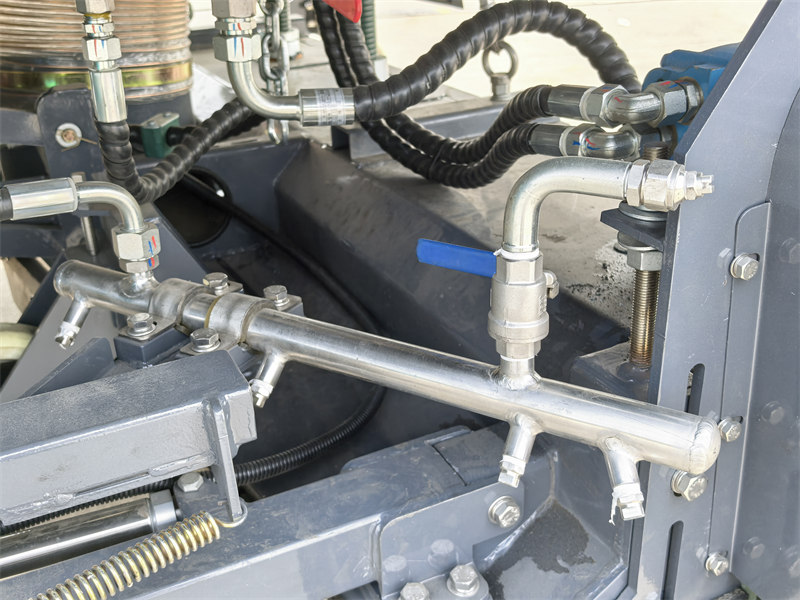

♦ Он имеет широкую зону всасывания и оснащен встроенной системой распыления воды под высоким давлением, с распылителями слева и справа с обеих сторон.

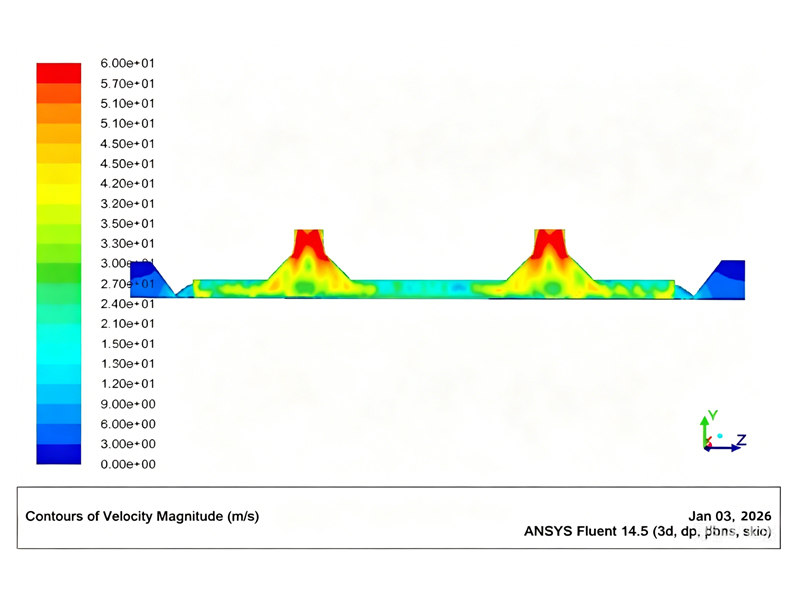

♦ Благодаря оптимизированному воздушному потоку и конструкции всасывающей насадки, повышается мощность всасывания, что обеспечивает сильную силу всасывания и эффективность очистки на уровне 98%.

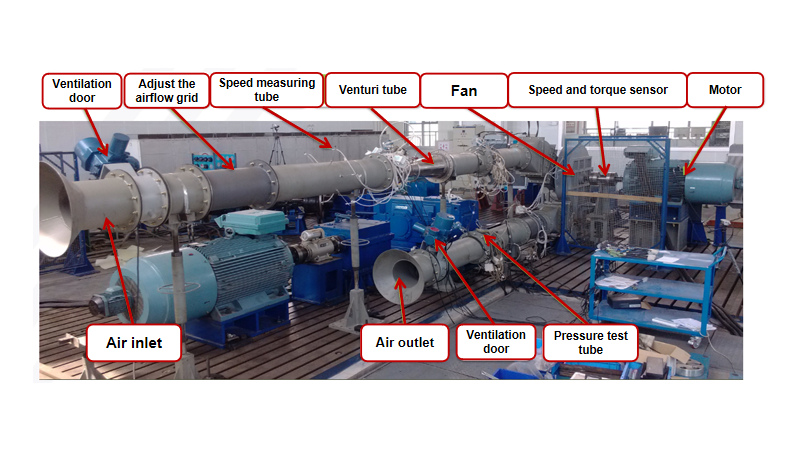

● Центробежный вентилятор:

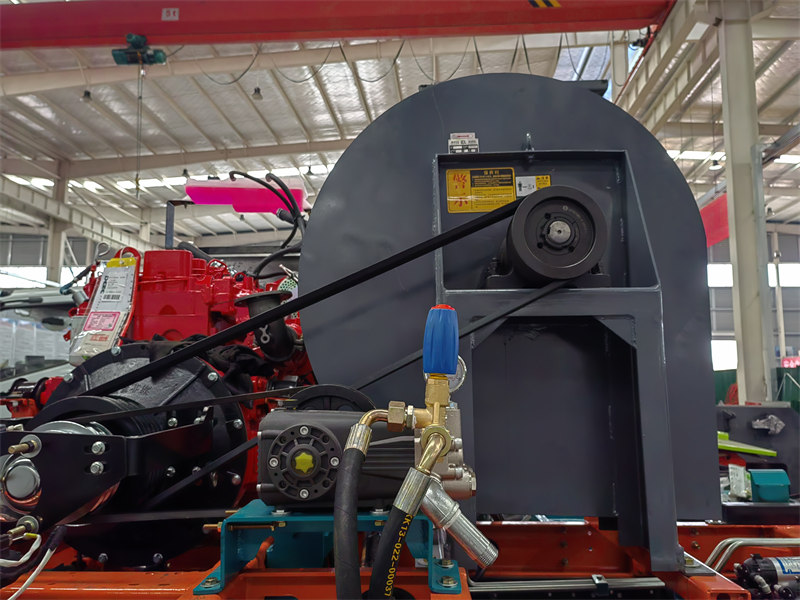

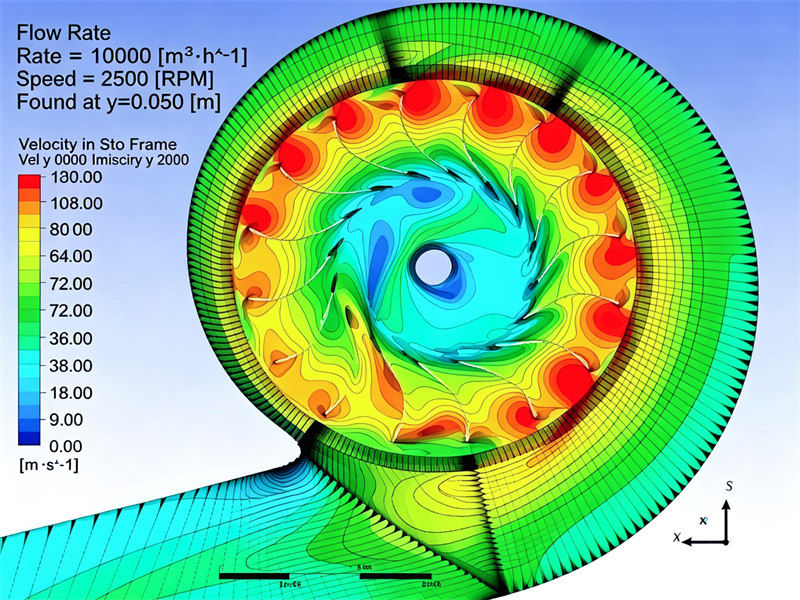

♦ Благодаря использованию разработанного нами центробежного вентилятора высокого давления, максимальный расход воздуха достигает 12000 м³/ч.

♦ Вентилятор отличается высоким суммарным давлением и высокой эффективностью, повышая механический КПД более чем на 15% и давление воздуха на 25%.

♦ Лезвия изготовлены из специальной стали, а их уникальная форма делает их чрезвычайно износостойкими.

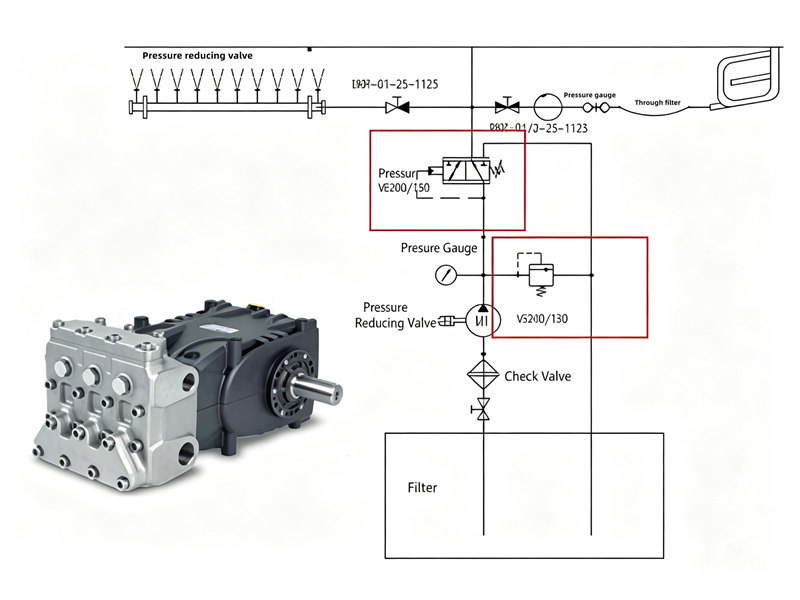

4. Безопасная и надежная система водоснабжения высокого давления:

● Система водоснабжения высокого давления оснащена двойной системой защиты от избыточного давления:

♦ Первый уровень защиты обеспечивается разгрузочным клапаном, настроенным на давление 5 МПа.

♦ Второй уровень защиты обеспечивается перепускным клапаном, настроенным на 7 МПа.

Когда ручной распылитель резко переключается из режима распыления в закрытый режим, давление в системе внезапно возрастает. Разгрузочный клапан может не успеть среагировать, после чего предохранительный клапан мгновенно открывается, обеспечивая более безопасную и надежную работу водяного насоса и других компонентов системы водоснабжения.

● Функция пневматической очистки трубопроводов:

♦ Система водоснабжения высокого давления оснащена быстроразъемным соединением для продувки антифризной водой, предотвращающим замерзание компонентов системы водоснабжения при низких зимних температурах.

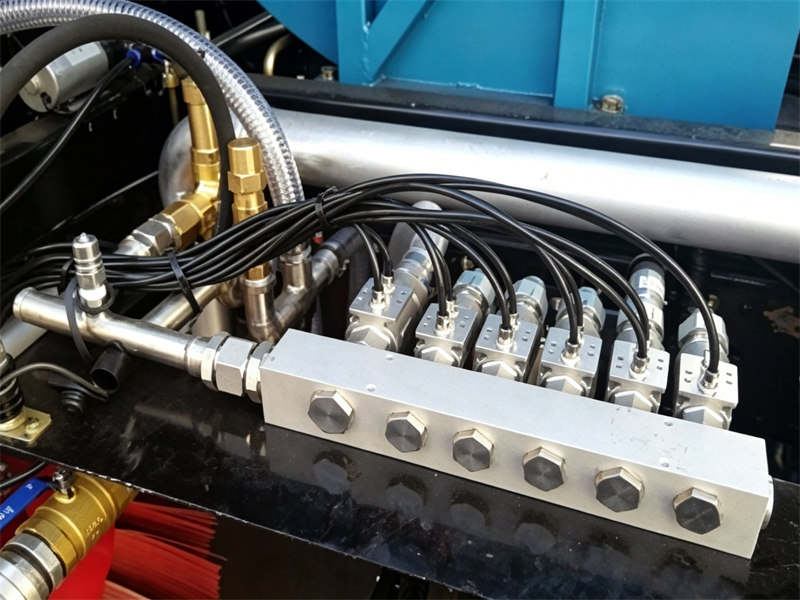

♦ Клапан распределения воды высокого давления использует пневматический интегрированный узел водяного клапана, который прост в обслуживании и отличается высокой надежностью.

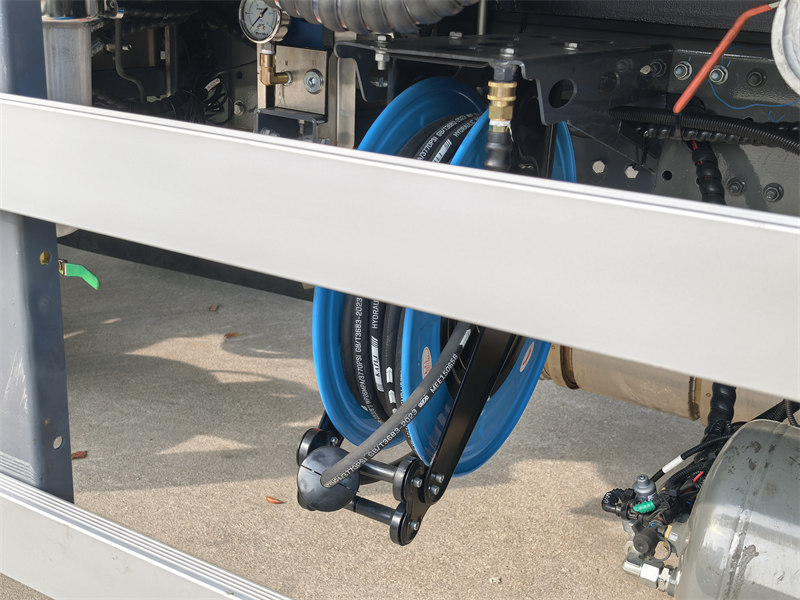

♦ Оснащённый автоматической катушкой для шланга и пистолетом высокого давления, он может выполнять целенаправленную очистку и техническое обслуживание транспортных средств.

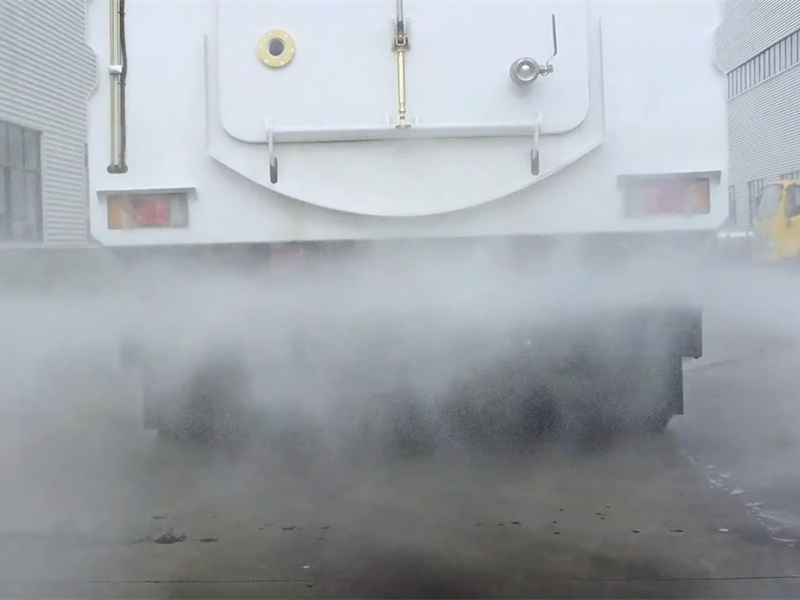

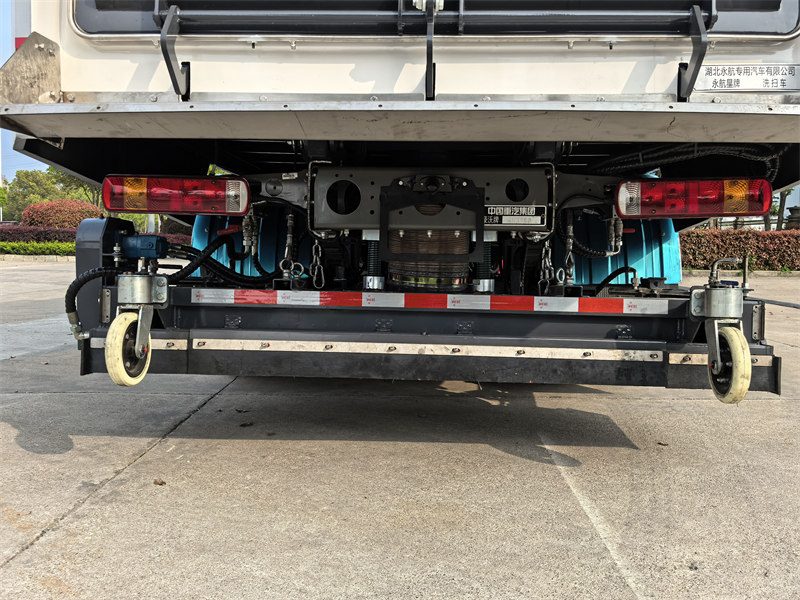

♦ В задней части автомобиля установлена ​​система заднего распыления для подавления пыли.
